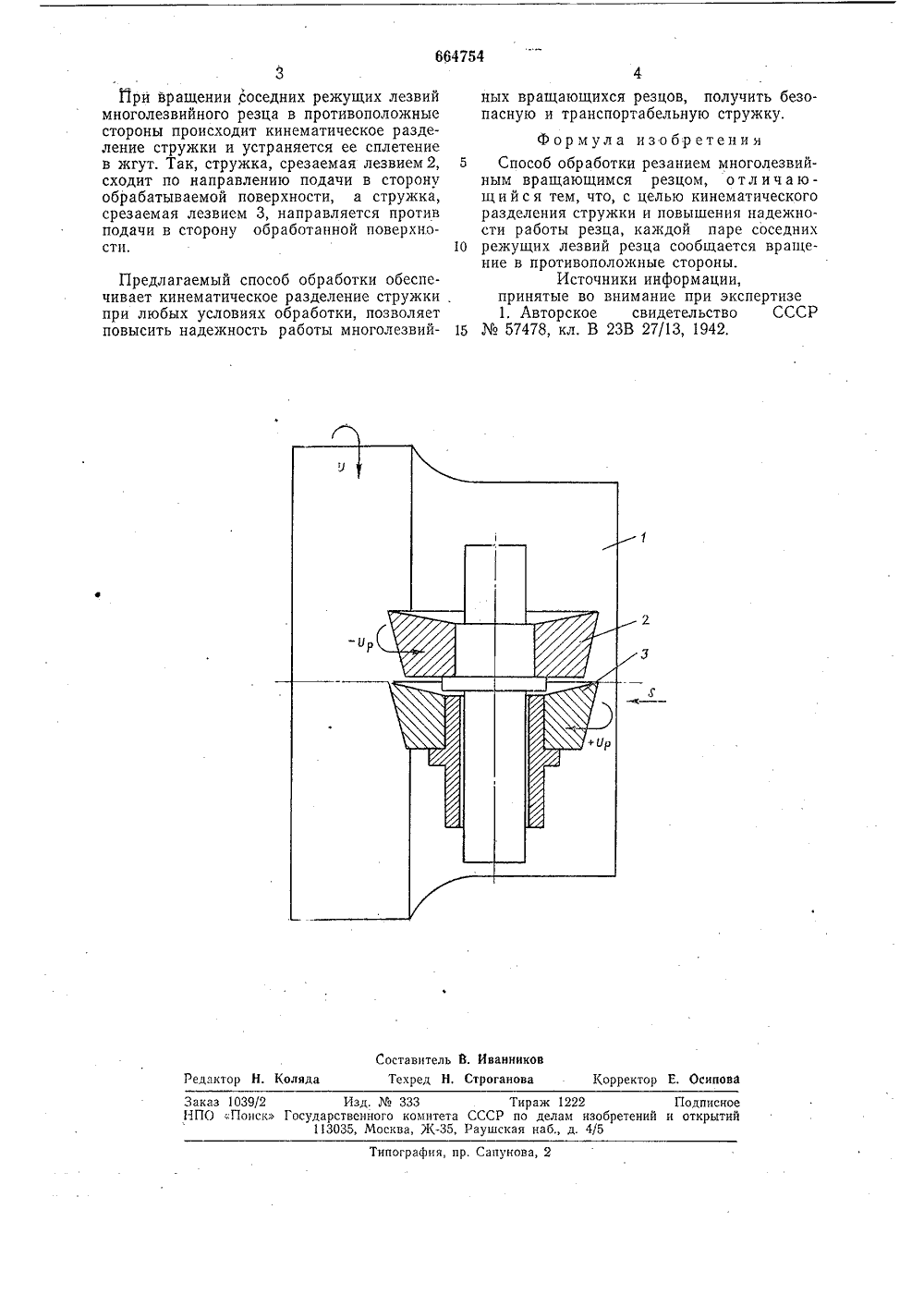

О П И С А Н И Е 0146474ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(72) Авторы изобретения В. Н. Подураев и В. И, Ходыревгилевский машиностроительный институт 71) Заявите(54) СПОСОБ ОБРАБОТ ОГОЛЕЗВИЙНЫМ ВРАЩАЕЗАНИЕМИМСЯ РЕЗЦО т опасодить к Изобретение относится к области обработки материалов резанием и может быть использовано во всех отраслях металлообрабатывающей промышленности для обработки деталей типа тел вращения,Известен способ обработки деталей типа тел вращения многолезвийным вращающимся резцом, который позволяет разделять срезаемый припуск между несколькими режущими лезвиями, что дает возможность работать с весьма большой глубиной резания, недоступной чашечному резцу. Деталь в этом случае совершает вращательное движение, а резец перемещается вдоль оси детали и вращается вокруг своей оси под действием сил резания или принудительно, Все лезвия режущей части вращаются в одну сторону: по направлению подачи или против него в зависимости от наклона оси резца или направления принудительного вращения 1.Недостатком этого способа обработки, резко ограничивающим область его применения, является сплетение стружки, отделяемой несколькими режущими лезвиями, в своеобразный жгут.Поскольку стружки от всех лезвий сходят в одну сторону, они попадают в витки друг друга и заплетаются,Стружка в виде таких жгутов совершенно не транспортабельна, представляеность для рабочего и может привполомке станка и инструмента,Целью изобретения является кинемати 5 ческое стружкоразделение, устраняющеесплетение стружки в жгут, повышение надежности работы инструмента, получениетранспортабельной и безопасной стружки,Поставленная цель достигается сообщс 10 нием каждой паре соседних режущих лезвий резца вращения в противоположныестороны с постоянной угловой скоростью.На чертеже показана схема обработкидетали типа вала многолезвийным враща 15 ющимся резцом по предлагаемому способу.Обработка осуществляется следующимобразом.Деталь 1 совершает вращательное дви,жение, многолезвийный резец перемещается20 вдоль оси детали с подачей 5. При этомсоседним лезвиям 2 и 3 резца сообщаетсявращательное движение с постоянной угловой скоростью, направленной в противоположные стороны,25 Вращение режущих лезвий 2 и 3 можетосуществляться принудительно, как показано на чертеже, или под действием сил резания, Во втором случае оси соседних режущих лезвий наклоняются в разные сторо 30 ны от вектора скорости главного движения,664754 Составитель В. Иванников Текред Н, Строганова Редакто Коляда рректор Е. Осипова Заказ 1039/2 НПО Поиск ГИзд. арственн 13035, М Мо 333 Тираж 1222 о комитета СССР по делам изобретений сква, Ж, Раушская наб д. 4/5 одписное открытий пография, пр. Сапунов 3При вращении соседних режущих лезвий многолезвийного резца в противоположные стороны происходит кинематическое разделение стружки и устраняется ее сплетение в жгут. Так, стружка, срезаемая лезвием 2, сходит по направлению подачи в сторону обрабатываемой поверхности, а стружка, срезаемая лезвием 3, направляется против подачи в сторону обработанной поверхности. Предлагаемый способ обработки обеспечивает кинематическое разделение стружки при любых условиях обработки, позволяет повысить надежность работы многолезвийных вращающихся резцов, получить безопасную и транспортабельную стружку. Формула изобретения5 Способ обработки резанием многолезвийным вращающимся резцом, о т л и ч а ющи й с я тем, что, с целью кинематическогоразделения стружки и повышения надежности работы резца, каждой паре соседних10 режущих лезвий резца сообщается вращение в противоположные стороны.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР15 Мо 57478, кл, В 23 В 27/13, 1942,
СмотретьЗаявка
2559502, 26.12.1977
МОГИЛЕВСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ИНСТИТУТ
ПОДУРАЕВ ВИКТОР НИКОЛАЕВИЧ, ХОДЫРЕВ ВИКТОР ИВАНОВИЧ
МПК / Метки
МПК: B23B 1/00
Метки: вращающимся, многолезвийным, резанием, резцом
Опубликовано: 30.05.1979
