Способ точения внутренних поверхностей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 659287
Авторы: Давидсон, Яблоновский
Текст

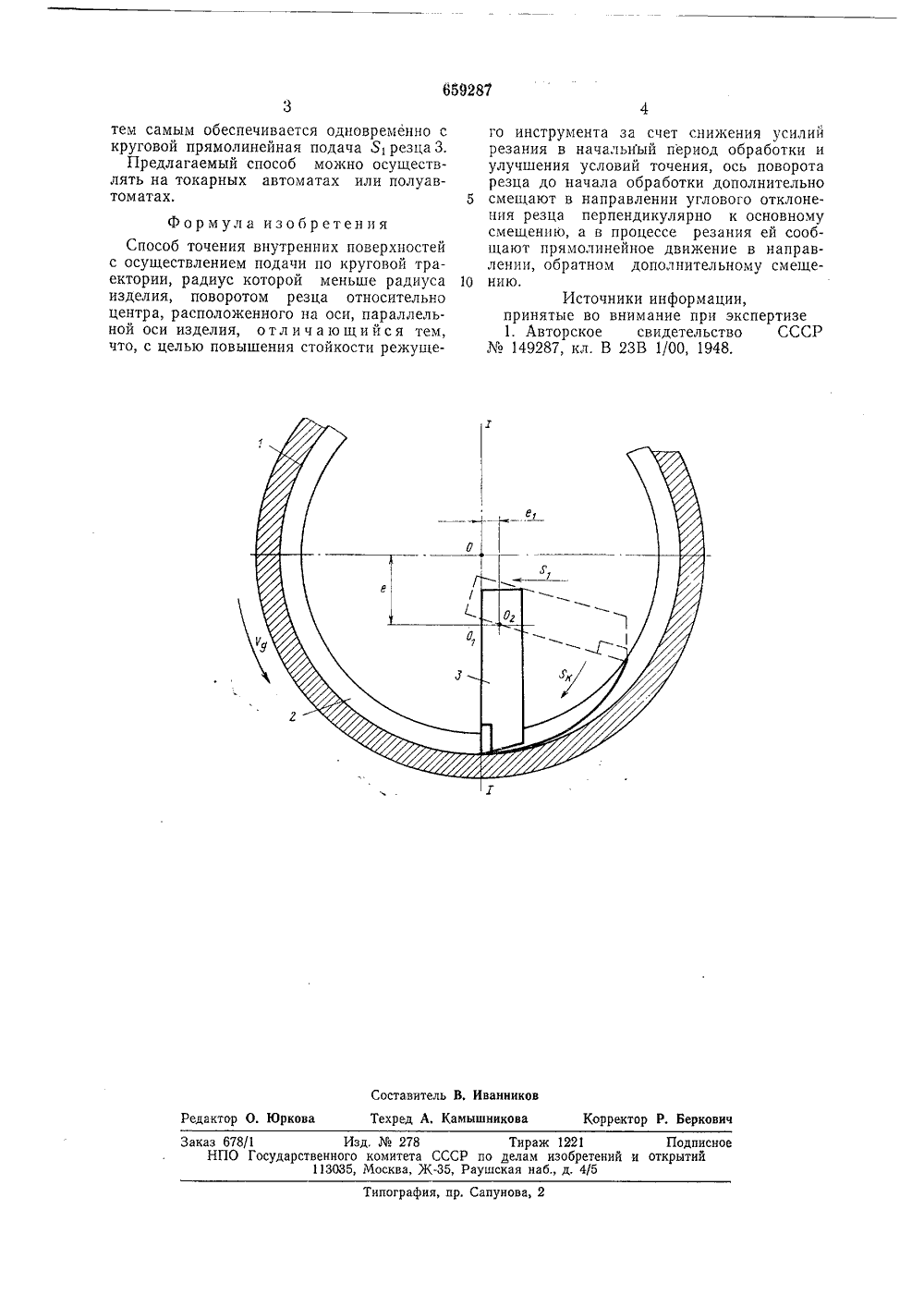

(61) Дополнительное к ав (22) Заявлено 27.07,77 (21с присоединением зая ид Кт- В 2 51) 513033/25 осударственный комите 3) Приорите СССР по делам изобретений(43) Опубликовано 30.04,79 ллетеньоткрыти 45) Дата опубликования описания 30.04,79(71) Заявитель идсон и Л. С. Яблоновский ожский проектно-конструкторскийи технологический институт ИЯ ВНУТРЕННИХ ПОВЕРХНОСТ, в которо ость 2 рез О, обесзцу 3 одевающим молинейобратном , его по- чертеж),Деталь 1, вращаясь вокруг ос печивает скорость резания 1. Р новременно с поворотом, обеспе круговую подачу 5 задают пр ное движение в направлении, дополнительному смещению оси ворота, т. е. по линии 0,0,( см Изобретение относится к области обработки металлов резанием и может найтиприменение при точении дорожек качениянаружных колец шариковых подшипниковна токарных автоматах. 5Известен способ точения внутренних поверхностей, заключающийся в том, что подачу осуществляют по круговой траектории поворотом фасонного резца вокругцентра, радиус которой меньше радиуса 10изделия, т. е. со смещением оси поворотарезца относительно оси вращения детали.Резание в известном способе осуществляется за счет сочетания двух одновременных круговых движений детали и инструмента, При этом круговое движение изделия определяет скорость резания, круговоедвижение резца - подачу 1.Недостатком известного способа является то, что в начальный период резания и вособенности в момент врезания резца имеют место большие радиальные подачи,снижающие стойкость режущего инструмента,Цель изобретения - повышение стойкости режущего инструмента за счет снижения усилий резания в начальный периодобработки и улучшения условий точения.Для этого по предлагаемому способу доначала резания ось поворота резца допол- ЗО нительно смещают в направлении углового отклонения резца перпендикулярно к основному смещению, а в процессе резания ей сообщают прямолинейное движение в направлении, обратном дополнительному смещению.На чертеже изображена схема точения внутренних поверхностей наружных колец шариковых подшипников.На схеме показана деталь 1растачивают фасонную поверхнцом 3.Резец 3 до начала резания смещен относительно оси детали в двух взаимно перпендикулярных направлениях на величины е и е причем смещение на величину эксцентриситета е, проведено по линии 0,02 в направлении отклонения резца перпендикулярно к плоскости 1 - 1, проходящей через ось 0 вращения детали 1 и ось О, поворота резца 3 в момент конца хода (окончание резания).659287 оставитель В. Иваннико ед А. Камышникова Корректор Р. Беркович Редактор О. Юркова аз 678/1 Изд.278 Тираж 1221 ПодписноНПО Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 ипография, пр. Сапунова, 2 тем самым обеспечивается одновременно с круговой прямолинейная подача 5, резца 3,Предлагаемый способ можно осуществлять на токарных автоматах или полуавтоматах, 5 Формула изобретенияСпособ точения внутренних поверхностей с осуществлением подачи по круговой траектории, радиус которой меньше радиуса 10 изделия, поворотом резца относительно центра, расположенного на оси, параллельной оси изделия, отличающийся тем, что, с целью повышения стойкости режущего инструмента за счет снижения усилий резания в начальный период обработки и улучшения условий точения, ось поворота резца до начала обработки дополнительно смещают в направлении углового отклонения резца перпендикулярно к основному смещению, а в процессе резания ей сообщают прямолинейное движение в направлении, обратном дополнительному смещению. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРКз 149287, кл. В 23 В 1/00, 1948.
СмотретьЗаявка
2513033, 27.07.1977
ЗАПОРОЖСКИЙ ПРОЕКТНО-КОНСТРУКТОРСКИЙ И ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ МИНИСТЕРСТВА АВТОМОБИЛЬНОЙ ПРОМЫШЛЕННОСТИ СССР
ДАВИДСОН АБРАМ МИХАЙЛОВИЧ, ЯБЛОНОВСКИЙ ЛЕОНИД СЕМЕНОВИЧ
МПК / Метки
МПК: B23B 1/00
Метки: внутренних, поверхностей, точения
Опубликовано: 30.04.1979
