Устройство для измерения дифференциальной фазы сигналов цветного телевидения

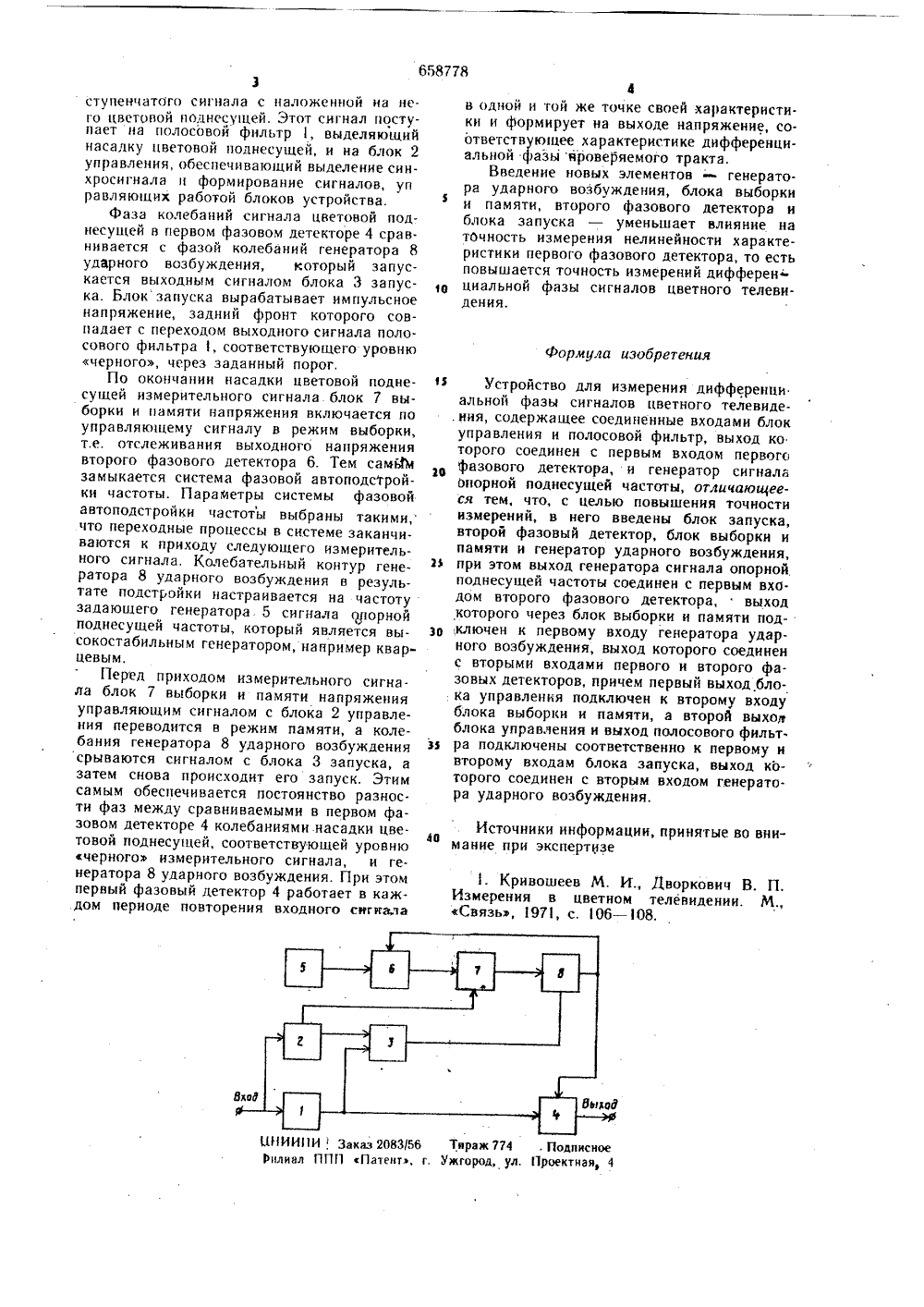

Сотоз Соеетскин Соцтвапмстмцескин Рестт)тблик(51) М. Кл. Н 04 Х 7(02 Рооударстовнный комитет СССР но долам изобрвтвннй и открытийОпубликовано 25,04.79. Бюллетень15Дата опубликования описания ЯО О Я(72) Авторы изобретения В. Л. Шкляр и В. Т, Басий Специальное конструкторское бюро Ордена Трудового Красного Знамени производственно-технического объединения Злектронъ(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДИФФЕРЕНЦИАЛЬНОЙ ФАЗЫ СИГНАЛОВ ЦВЕТНОГО ТЕЛЕВИДЕНИЯИзобретение относится к технике телевизионных измерений и может быть исголь зовано для измерения дифференциально.фа. зовых искажений телевизионных трактов.Известно устройство для измерения дифференциальной фазы сигналов цветного телевидения, содержагцее соединенные входами блок управления и полосовой фильтр, выход которого соединен с первым входом первого фазового детектора, и генератор сигнала опорной поднесущей частоты 111,Однако такое устройство имеет низкую точность измерения дифференциальной фазы.Цель изобретения - повыцтение точности измерений,Для этого в устройство для измерения дифференциальной фазы сигналов цветного телевидения, содержащее соединенные входами блок управления и полосовой фильтр, выход которого соединен с первым входом первого фазового детектора, и генератор сигнала опорной поднесущей частоты, введены блок запуска, второй фазовый детектор, блок выборки и памяти и генератор ударного возбуждения, при этом выход генератора сигнала опорной поднесущей час 2тоты соединен с первым входом второго фазового детектора, выход, когорого черезблок выборки и памяти подключен к пер.вому входу генератора ударного возбуждения, выход которого соединен с вторыми входами первого и второго фазовых детекторов,причем первый выход блока управления подключен к второму входу блока выборки ипамяти, а второй выход блока управленияи выход полосового фильтра подключенысоответственно к первому и второму входамтО блока запуска, выход которого соединен свторым входом генератора ударного возбуждения,На чертеже приведена структурная электрическая схема устройства.Оно содержит полосовой фильтр 1, блок2 управления, блок 3 запуска, первый фазовый детектор 4, генератор 5 сигнала опорной поднесущей частоты, второй фазовыйдетектор 6, блок 7 выборки и памяти, генератор 8 ударного возбуждения.щ Устройство работает следующим обра.зом.На вход устройства с выхода контролируемого тракта поступает видеосигнал, содержащий измерительный сигнал в виде858778 Формула изобретения ЦНИИПИ, Заказ 2083/5 б Тираж 774, ПоднисноеРилиал ППП Патент, г. Ужгород, ул. Проектная,3ступенчатого сигнала с наложенной на него цветовой поднесущей, Этот сигнал поступает на полосовой фильтр 1, выделяющий насадку цветовой поднесущей, и на блок 2 управления, обеспечивающий выделение синхросигнала и формирование сигналов, уп равляющнх работой блоков устройства.Фаза колебаний сигнала цветовой поднесущей в первом фазовом детекторе 4 сравнивается с фазой колебаний генератора 8 ударного возбуждения, который запускается выходным сигналом блока 3 запуска. Блокзапуска вырабатывает импульсное напряжение, задний фронт которого совпадает с переходом выходного сигнала полосового фильтра (, соответствующего уровню черного, через заданный порог.По окончании насадки цветовой полне- сущей измерительного сигнала блок Т выборки и памяти напряжения включается по управляющему сигналу в режим выборки, т.е. отслеживания выходного напряжения второго фазового детектора б. Тем самьЬ замыкается система фазовой автоподстройки частоты. Параметры системы фазовой автоподстройки частоты выбраны такими, что переходные процессы в системе заканчиваются к приходу следующего измерительного сигнала, Колебательный контур генератора 8 ударного возбуждения в результате подстройки настраивается на частоту задающего генератора 5 сигнала суорной поднесущей частоты, который является высокостабильным генератором, например кварцевым.Перед приходом измерительного сигнала блок 7 выборки и памяти напряжения управляющим сигналом с блока 2 управления переводится в режим памяти, а колебания генератора 8 ударного возбуждения срываются сигналом с блока 3 запуска, а затем снова происходит его запуск. Этим самым обеспечивается постоянство разности фаз между сравниваемыми в первом фа. зовом детекторе 4 колебаниями. насадки цве. товой поднесущей, соответствующей уровню черного измерительного сигнала, и генератора 8 ударного возбуждения, При этом первый фазовый детектор 4 работает в каждом периоде повторения входного снгттала 1в одной и той же точке своей характеристики и формирует на выходе напряжение, со. ответствующее характеристике дифференциальной фазы нроверяемого тракта,Введение новых элементов - генератора ударного возбуждения, блока выборки и памяти, второго фазового детектора и блока запуска - уменьшает влияние на тОчность измерения нелинейности характеристики первого фазового детектора, то есть повышается точность измерений дифферен циальной фазы сигналов цветного телевидения. 1 Устройство для измерения дифференциальной фазы сигналов цветного телевиде. ния, содержащее соединенные входами блок управления и полосовой фильтр, выход ко торого соединен с первым входом первого фазового детектора, и генератор сигнала Опорной поднесущей частоты, отличающееся тем, что, с целью повышения точности измерений, в него введены блок запуска, второй фазовый детектор, блок выборки и памяти и генератор ударного возбуждения, 25 при этом выход генератора сигнала опорной.поднесущей частоты соединен с первым вхо.дом второго фазового детектора, выход которого через блок выборки и памяти подзр ключен к первому входу генератора ударного возбуждения, выход которого соединен с вторыми входами первого и второго фазовых детекторов, причем первый выход блоКа управления подключен к второму входу блока выборки и памяти, а второй выхотг блока управления и выход полосового фильт. зю ра подключены соответственно к первому ивторому входам блока запуска, выход которого соединен с вторым входом генератора ударного возбуждения. Источники информации, принятые во внимание при экспертизе
