Стенд для испытания привода судовых рулей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 656917
Авторы: Кур, Ольшанский, Панков, Урман
Текст

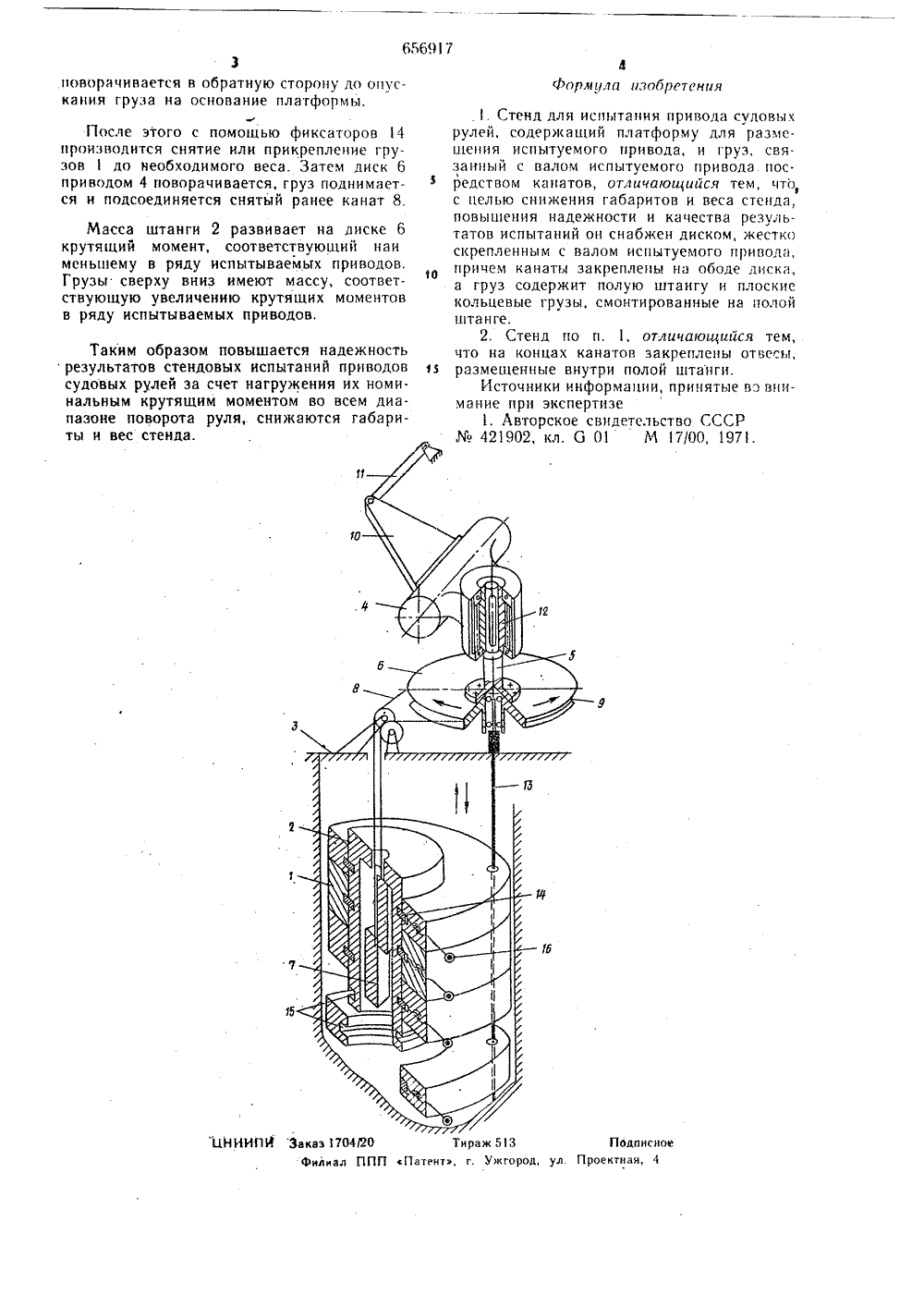

Союз СоветскихСоциалнстическихРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ 1656917 ТОРСКОМУ СВИДЕТЕЛЬСТВУ(5) М, Кл.В 63 Н 25/14 б 01 М 17/О ч заявки Л аоударственный комете СССР оо делам нзобретеннй н открапнйОпубликовано 5.04.79 БюллетеньДата опубликования описания 6,04; ГУ(53) УДК 629.12, .О 4,6 (088.8) 72) Авторы изобретен и М. И. Кур, Г. Е. Панков, Д, П. Урман и А, Г. анскии тральное технико-конструкторское б 1 инистерства речного флота РСфС(54) СТЕНДС ИСГ ЫТМ 1 ИЯ ЫХ РУЛЕЯ ИВО платформу 3привода 4, диск 6, Груз щенных вну.канатами 8, диска 6. КорО и тягу 11 шестерня 2 посредством танге 2, ытуемогоакреплен7 размеоединен с а ободе 9 румпель ой 3, а лиском 6 на полон ш ещения нсп которого з ом отвесов штанги 2, с акреплены н ла 4 через с платформ связана срованныхдля размна валу 5 посрелсч в три полоГ. которые з пус приво соединен привода 4 вала 5,судовому ис Изобретение относится кпытательному оборудованию.Известен стенд лля испытания приводасудовых рулей, содержащий платформудляразмещения испытуемого привода, и груз,связанный с валом испытуемого приводапосредством канатов 1.Однако такой стенд имеет большие габариты и вес и не обеспечивает нагруженияиспытуемого привода знакопеременным крутящим моментом постоянной величины навсех углах поворота вала привода.Цель изобретения - снижение габаритов и веса стенда, повышение надежностии качества результатов испытаний,Для этого предлагаемый стенд снабжендиском, жестко скрепленным с валом испы.туемого привода, причем канаты закреплены на ободе диска, а груз содержит полуюштангу и плоские кольцевые грузы, смонтированные на полой штанге. Кроме того, наконцах канатов закреплены отвесы, размещенные внутри полой штанги,На чертеже изображен стенд для испи.тания привода судовыхрулей, общий вил.Стенд содержит груз, включающий набор плоских кольцевых грузов 1, смонтнКольцевые грузы 1 имеют направляюВ щую штангу 13 и фиксаторы 14, размещенные в пазах 15 грузов 1 и приводимые в.движение винтовым приводом 6.Стенд работает следующим образом,Шестерня 12 привода 4 через вал 5 вра.5щает диск 6 с канатами 8, один канат приэтом через отвес 7 и штангу 2 поднимаетгруз, а другой канат опускается, причемсохраняется натяжение каната, необхолимое для предотвращения сваливания каната с обода диска 6, за счет отвеса 7.20 Смена грузов на штанге происходит сле.дующим образом,Диск 6 приволом 4 поворачивается отсреднего положения, ненагруженный канат 8 отсоединяется от диска 6, затем диск б66917 4Формула изобретения ПИ Заказ 170420 Тираж 513 Подписное филиал ППП Патентэ, г. Ужгород, ул. Проектная, 4 3поворачивается в обратную сторону до опускания груза на основание платформы.После этого с помощью фиксаторов 4 производится снятие или прикрепление грузов 1 до необходимого веса. Затем диск 6 приводом 4 поворачивается, груз поднимается и подсоединяется снятый ранее канат 8,Масса штанги 2 развивает на диске 6крутящий момент, соответствующий на именьшему в ряду испытываемых приводов.Грузы сверху вниз имеют массу, соответ- щствующую увеличению крутящих моментовв ряду испытываемых приводов,Таким образом повышается надежность результатов стендовых испытаний приводов судовых рулей за счет нагружения их номинальным крутящим моментом во всем диапазоне поворота руля, сиикаются габариты и вес стенда.. Стенд для испытания привода судовых рулей, содержащий платформу для разме. щения испытуемого привода, и груз, связанный с валом испытуемого привода пос. редством канатов, отличающийся тем, что, с целью сиикения габаритов и веса стенда, повышения надежности и качества результатов испытаний он снабжен диском, жестко скрепленным с валом испытуемого привод, причем канаты закреплены на ободе диска, а груз содержит полую штангу и плоские кольцевые грузы, смонтированные на полой штанге,2. Стенд по п, 1, отличающийся тем, что на концах канатов закреплены отвесы, размещенные внутри полой штацги.Источники информации, принятые вз внимание при экспертизе1, Авторское свидетельство СССР421902 кл, Сг 01 М 7)00, 197.
СмотретьЗаявка
2534323, 06.10.1977
ЦЕНТРАЛЬНОЕ ТЕХНИКО-КОНСТРУКТОРСКОЕ БЮРО МИНИСТЕРСТВА РЕЧНОГО ФЛОТА РСФСР
КУР МАРАТ ИДЕЛЕВИЧ, ПАНКОВ ГЕННАДИЙ ЕФИМОВИЧ, УРМАН ДИНА ПЕЙСАХОВНА, ОЛЬШАНСКИЙ АНАТОЛИЙ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: B63H 25/14
Метки: испытания, привода, рулей, стенд, судовых
Опубликовано: 15.04.1979
Код ссылки
<a href="https://patents.su/2-656917-stend-dlya-ispytaniya-privoda-sudovykh-rulejj.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытания привода судовых рулей</a>
