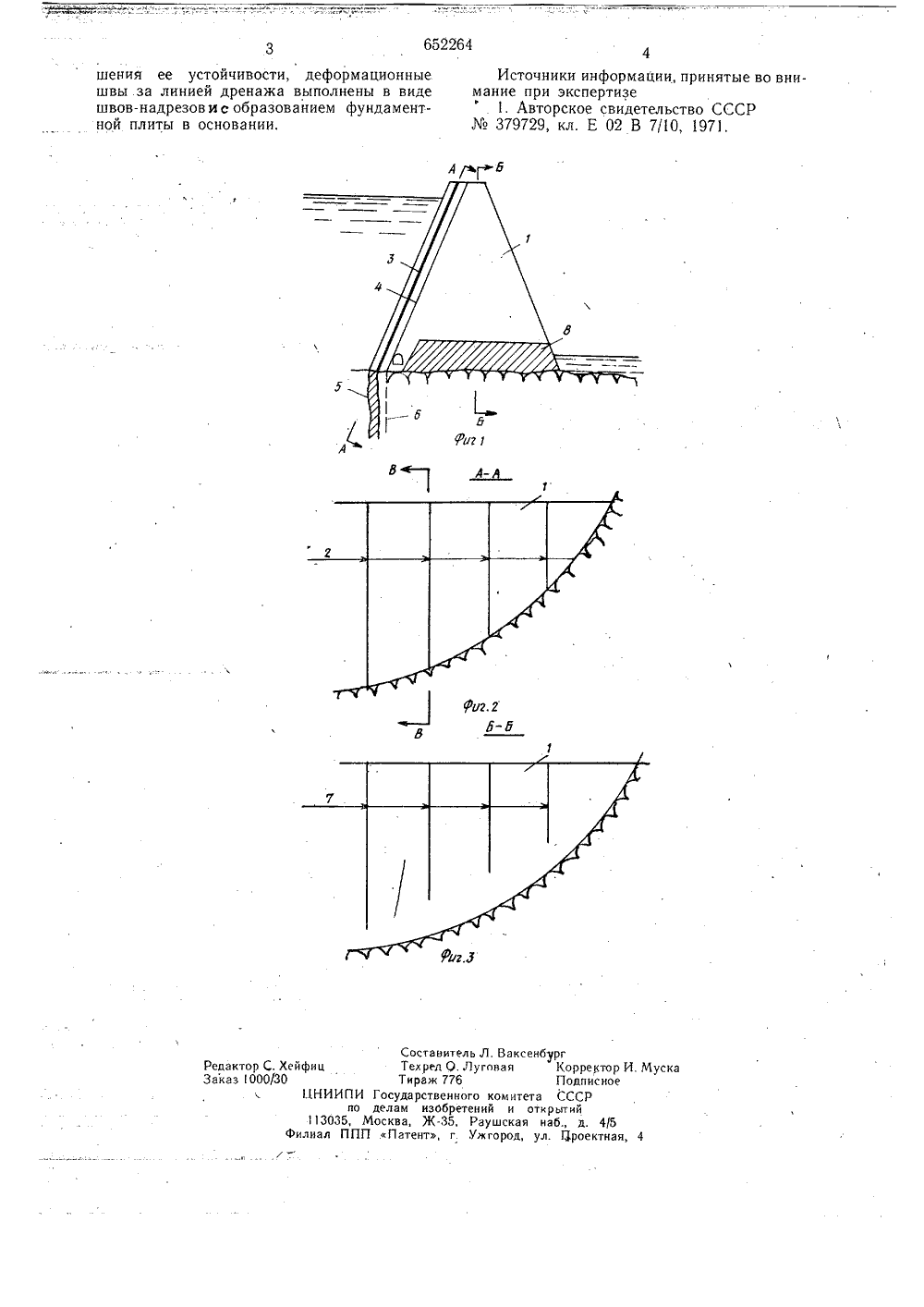

Плотина

Номер патента: 935561

Опубликовано: 15.06.1982

Авторы: Караваев, Красновидова, Соколов, Судаков, Швецов, Шманцарь

МПК: E02B 9/00

Метки: гидроэлектростанции, плотина, станционная

...русловые секции 1, расположенные в глубокой1 флы при повышенном давлении, Этим достигается не только упрочнение скалы, структура которой может быть нарушена при производстве работ по устройству выемки, но также создается предварительное обжатие контактной эоны, обеспечивающее совместную работу упорной плиты и скального массива, Толща послеанего на высоте упорной плиты надежно дренируется,Предлагаемое техническое решение позволяет уменьшить размер котлована в плане в направлении вдоль потока и бгагодаря этому снизить стоимость строительства и ускорить его. Станционная плотина гидроэлектростанции, сооружаемой на скальном основании, включающая русловые и береговые секции, о т л и ч а ю ш а я с я тем, что, с целью снижения стоимости н...

Номер патента: 821645

Опубликовано: 15.04.1981

Авторы: Караваев, Соколов, Судаков, Швецов, Шманцарь

МПК: E02B 9/00

Метки: гидроэлектростанция, приплотинная

...со стороны верхнего бьефа; на фиг.2 - сечение А-А на фиг.1; на фиг.З - сечение Б-Б на Фиг,2. Расположенная на береговом склоне плотина, например, гравитационного типа, состоит из нескольких секций 1, разделенных деформационными швами 2. В плотине размещены водоприемные устройства 3, соединяющиеся с напорными трубопроводами 4, подающими воду к гидроагрегатам 5 здания ГЭС, размещенного в выемке за плотиной.Плотина имеет переменную высоту по ее длине с подошвой в некоторых секциях, существенно возвышающейся над зданием ГЭС, Напорные трубопроводы 4 в верхней части опираются на бетонные контрфорсы 6, а в нижнейразмещены на откосе выемки 7 в скале основания.Уклон низовой грани контрфорсов принимается таким, чтобы обеспечить...

Номер патента: 652285

Опубликовано: 15.03.1979

Автор: Райберг

МПК: E04B 1/60

Метки: здания, каркасом, панелей, соединение, стеновых, стыковое

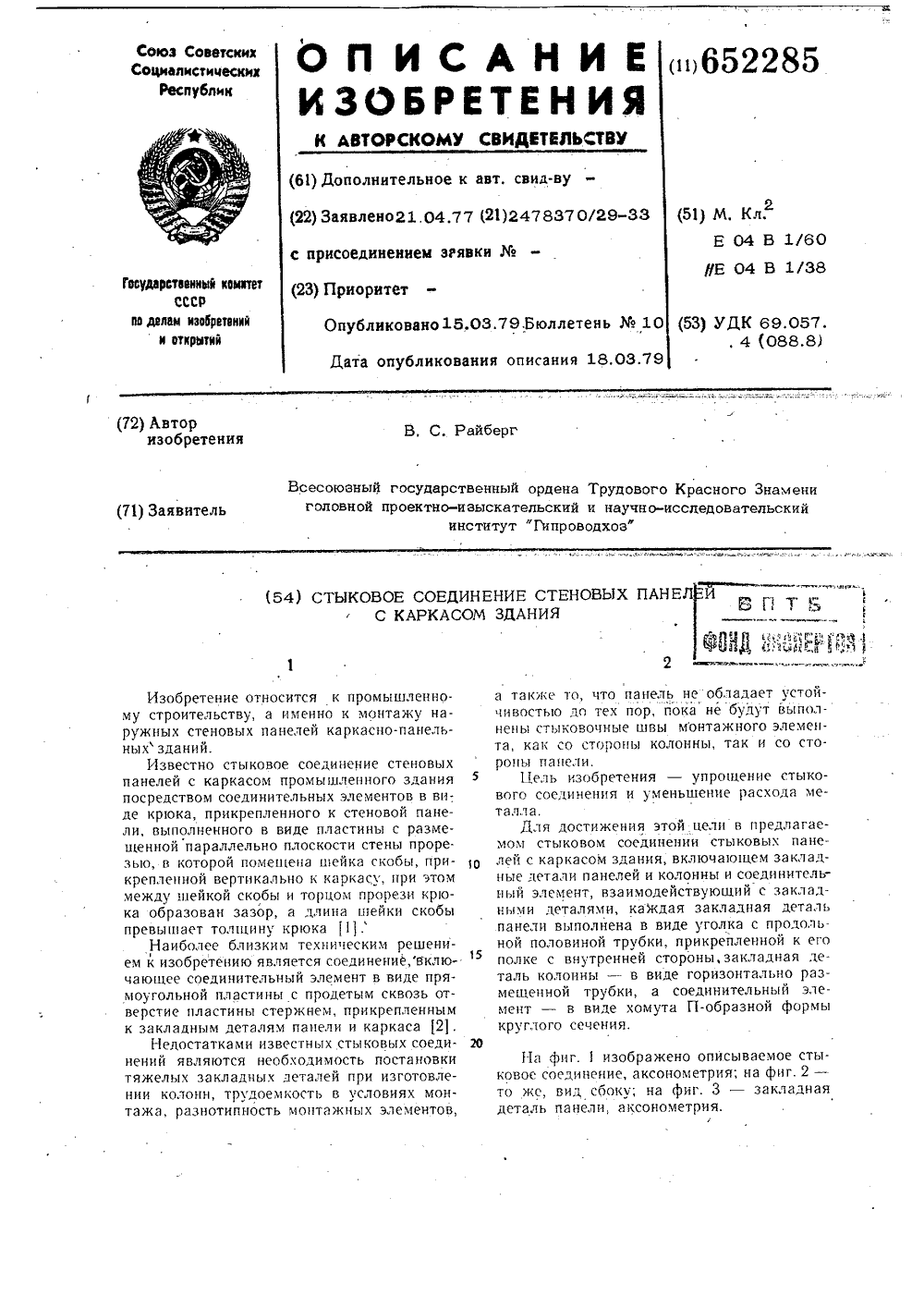

...между шейкой скобы и торцом прорези крюка образован зазор, а длина шейки скобы превышает толщину крюка 1.Наиболее близким техническим решением к изобретению является соединение,включающее соединительный элемент в виде прямоугольной пластины с продетым сквозь отверстие пластины стержнем, прикрепленным к закладным деталям панели и каркаса 2.Недостатками известных стыковых соеди неций являются необходимость постановки тяжелых закладных деталей при изготовлении колонн, трудоемкость в условиях монтажа, разцотипность монтажных элементов,ОВЫХ ПАНЕЛ И6ФКЯ2652285 иг 1 г.г Составитель Г.Мис Техред О. Л) говаяТираж 810ЫНИИПИ Государственного комитпо делам изобретений и13035, Москва, Ж.35, Раунскаяфилиал ППП Патент, г. Ужгород,и Реда Зака р И....

Номер патента: 1773729

Опубликовано: 07.11.1992

Авторы: Арсеньев, Гольдштадт, Зириков, Кузьмин, Марищенко, Розанов, Сайфутдинов, Финогеев, Холодов, Шорохов

МПК: B30B 15/00

Метки: гидравлического, деформированных, опорной, плите, плиты, пресса, разъединения, расположенными, секций, штангами

...плиты с противоположной стороны относительно технологических опор, а разрезание штанг производят рабочим ходом пресса при одновременном пластическом деформировании демпферных прокладок, при этом давление в рабочие цилиндры подают ступенчато, начиная с минимзл ьнагаНа фиг.1 схематично изображен пресс; на фиг,2 - блок опорных плит, закрепленных к подвижной траверсе; ца фиг.3 -. - установка специальной монтажной опоры; на фиг.4 - установка демонтированного блока опорных плит на специальной монтажной опоре и установка монтажных плит; на фиг.5 - начало процесса разьединения деформированных опорных плит от недефармированных опорных плит; на фиг.б - окончание процесса разьединения дефорРлираванных опорных плит от недеформированных...

Номер патента: 1783087

Опубликовано: 23.12.1992

Автор: Еремин

МПК: E04B 1/38

Метки: гнутосварных, растянутых, соединение, стержней, стыковое

...жестко соединенные- между собой П-образныефланцы 2. Каждый стержень 1 установлен вофланце 2 с образованием зазора 3 междуторцом 4 стержня 1 и стенкой 5 фланца 2.При этом. каждый стержень 1 жестко при"креплен к зоне перегиба граней к полкам бфланца 2 посредством Сварных швов 7, При-чем со стороны зазора 3 концевой участок 8стержня 1, контактирующий в зоне перегиба его граней с полками б фланца 2, выполнен свободным от сварных швов 7, Длинаучастка 8 стержня 1 составляет 1,5 - 2,0 толщины стенки 9 стержня 1,Такая установка и закрепление стержня1 во фланце 2 обеспечивает восприятие иравномерйую передачу циклйческих воздействий с фланца 2 на стержень 1 за счетвключения в работу расположенных вдольдействия усилий сварных швов 7; Это...
