Стыковое соединение стеновых панелей с каркасом здания

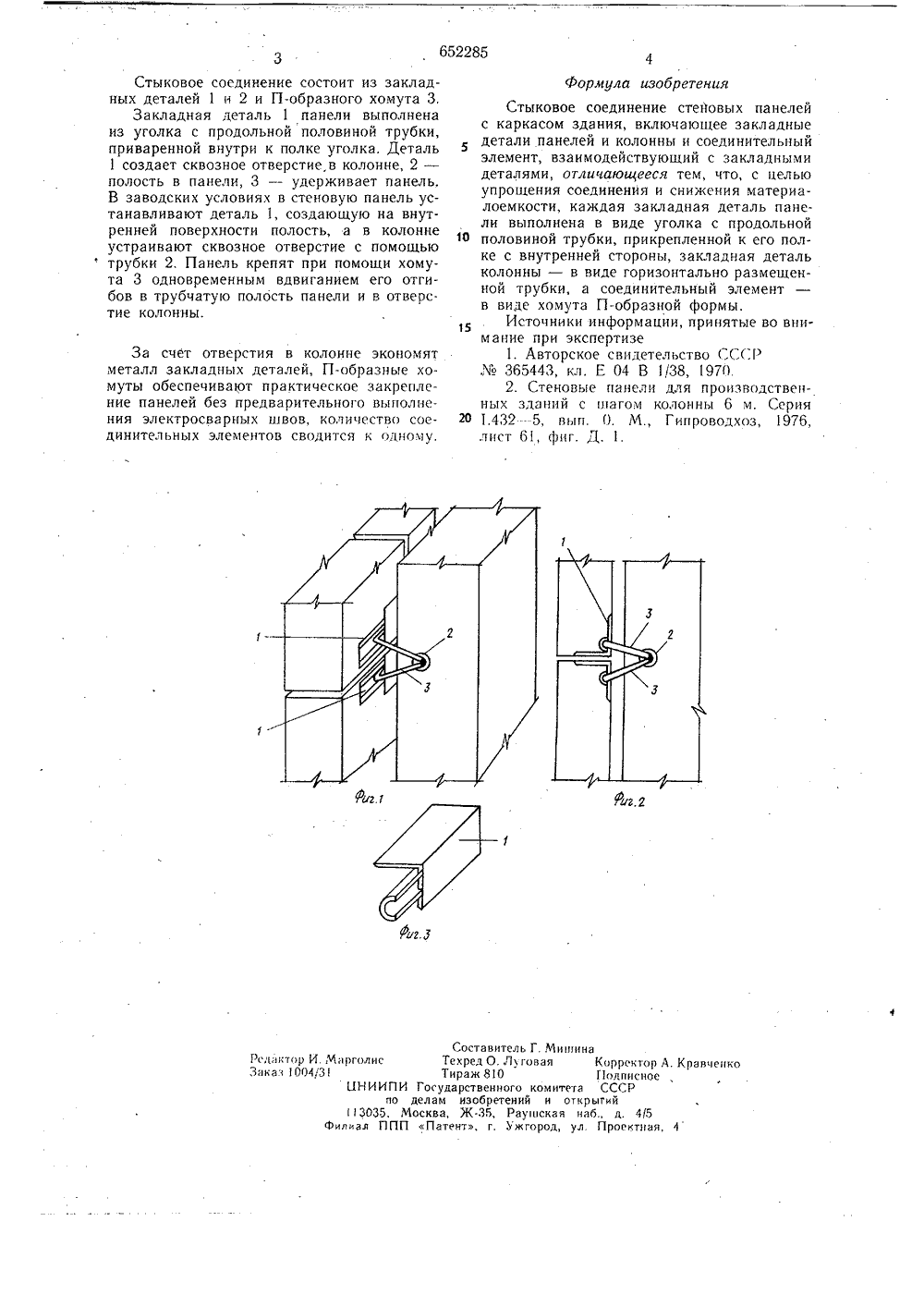

ОП ИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицесних Республик/60 04 В 1/3 Гюаударетююнный кюынтет СССР пю делам нзюбрютюний н юткрытийпубликова Дат 2) Автор изобретен С. Райберг вого Красного Знаме но-исследовательски сесоюзный государственный ордена Труд головной проектно-изыскательский и на институт "Гипроводхоа также то, что панель не обладает устойчивостью до тех пор, пока не будут выполнены стыковочные швы монтажного элемента, как со стороны колонны, так и со стороны панели.Пель изобретения - упрощение стыкового соединения и уменьшение расхода металла.Для достижения этой цели в предлагаемом стыковом соединении стыковых панелей с каркасом здания, включающем закладные детали панелей и колонны и соединительный элемент, взаимодействующий с закладными деталями, каждая закладная деталь панели выполнена в виде уголка с продольной половиной трубки, прикрейлеццой к его полке с внутренней стороны, закладная деталь колонны - в виде горизонтально размещенной трубки, а соединительный элемент - в виде хомута П-образной формы круглого сечения.На фиг. 1 изображено описываемое стыковое соединение, аксонометрия; на фиг. 2 - то жс, вид сбоку; на фиг. 3 - закладная деталь панели., аксонометрия. ится к промыш меццо к монтаж елей каркасцо-п Изобретение относ ленномуу строительству, ау наружных стеновых пан анельных зданий.Известно стыковое соединение стецовых панелей с каркасом промышленного здания посредством соединительных элементов в виде крюка, прикрепленного к стеновой панели, выполненного в виде пластины с размещенной параллельно плоскости стены прорезью, в которой помещена шейка скобы, прикрепленной вертикально к каркасу, при этом между шейкой скобы и торцом прорези крюка образован зазор, а длина шейки скобы превышает толщину крюка 1.Наиболее близким техническим решением к изобретению является соединение,включающее соединительный элемент в виде прямоугольной пластины с продетым сквозь отверстие пластины стержнем, прикрепленным к закладным деталям панели и каркаса 2.Недостатками известных стыковых соеди неций являются необходимость постановки тяжелых закладных деталей при изготовлении колонн, трудоемкость в условиях монтажа, разцотипность монтажных элементов,ОВЫХ ПАНЕЛ И6ФКЯ2652285 иг 1 г.г Составитель Г.Мис Техред О. Л) говаяТираж 810ЫНИИПИ Государственного комитпо делам изобретений и13035, Москва, Ж.35, Раунскаяфилиал ППП Патент, г. Ужгород,и Реда Зака р И. Мнрголи004 З Корр Под та ССГ ткрыгий тор А. Кравченкосное наб., д. 4/5л. Проектная,Стыковое соединение состоит из закладных деталей 1 и 2 и П-образного хомута 3,Закладная деталь 1 панели выполнена из уголка с продольной половиной трубки, приваренной внутри к полке уголка. Деталь 1 создает сквозное отверстие,в колонне, 2 - полость в панели, 3 - удерживает панель. В заводских условиях в стеновую панель устанавливают деталь 1, создающую на внутренней поверхности полость, а в колонне устраивают сквозное отверстие с помощью трубки 2. Панель крепят при помощи хомута 3 одновременным вдвиганием его отгибов в трубчатую полость панели и в отверстие колонны. За счет отверстия в колонне экономят металл закладных деталей, Г 1-образные хомуты обеспечивают практическое закрепление панелей без предварительного выполнения электросварных швов, количество соединительных элементов сводится к одному. Формула изобретенияСтыковое соединение стейовых панелейс каркасом здания, включающее закладные детали панелей и колонны и соединительный элемент, взаимодействующий с закладными деталями, отличающееся тем, что, с целью упрощения соединения и снижения материалоемкости, каждая закладная деталь панели выполнена в виде уголка с продольной 10 половиной трубки, прикрепленной к его полке с внутренней стороны, закладная деталь колонны - в виде горизонтально размещенной трубки, а соединительный элемент в виде хомута П-образной формы.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР,% 365443, кл. Е 04 В 1/38, 1970.2. Стеновые панели для производственных зданий с шагом колонны 6 м. Серия 2 в 1.432 - 5, вып, О. М., Гипроводхоз, 1976,лист 61, фиг. Д. 1.
