Номер патента: 1807011

Опубликовано: 07.04.1993

Авторы: Варичев, Максимов

МПК: C02F 1/48

Метки: аппарат, воды, магнитной, щелевой

...для магнитной обработки воды располагаются поперек движения воды в корпусе аппарата, соединенного с основным проточным трактом.Модуль щелевого аппарата работает С следующим образом.авейПри подаче напряжения от источника й тока (не показан) на катушку 6 модуля, в последней возникает электрический ток, создающий магнитный поток в магнитной цепи: магнитопровод 5 - пластина - рабочийзазор 4 - пластина 2 - магнитопровод 5,Поток обрабатываемой воды набегает на магнитный аппарат, распределяется по щелям.между полюсными пластинами 1 смежных модулей и двигается в сторону О- .образных наконечников 7. Далее обрабаты-ваемая вода проходит через рабочие эээоры4 модулей, где подвергается воздействиюмагнитного поля, затем обработанная водачерез...

Номер патента: 1768525

Опубликовано: 15.10.1992

Авторы: Баранец, Варичев, Ибрагимов, Максимов, Рожков, Цыцаркин

МПК: C02F 1/48

Метки: аппарат, воды, магнитной, щелевой

...встречно расположенных пакетов 2 и 3 из параллельных заостренных пластин 4, смещенньх друг относительно друга с образовайией рабочего зазора 5 для прохода обрабатываемой воды. Электрическая ка тушка б размеЩена в проточном тракте 1 вокругпакета 2 пластин 4 вдоль его оси симметрии. Пакеты 2 и 3 полюсных пластин являются магнитопроводами. Пластины 4 выполнены одинаковыми по размеру. Пла стины 4 пакета 2 имеют выборку 7 со стороны рабочего зазора 5 под катушку 6. Катушка б подключена к источнику тока и снабжена гидроизоляцией (не показаны). Пакеты 2 и 3 пластин 4 каждой пары собра ны на раме 8. Между собой полюсные пластины каждого пакета соединены планкамиЭ,. Щелевой аппарат для магнитной обработки воды работает следующим образом.При...

Номер патента: 1692556

Опубликовано: 23.11.1991

Авторы: Борисюк, Варичев, Горячев

МПК: A61B 17/00

Метки: легочного, лечения, ствола, стеноза, хирургического

...стенза и "заплатой", а концы этой нироводат в просвет как в нижней, рхней точках стеноза. Способ реан для клинического применения,ют с двух сторон П-образным ми с пр кладками.Пилящими движениями производят внутрипросветное рассечение стенки легочного ствола по направлению к просвету сосуда в пределах "заплаты". После чего нить-пилу извлекают иэ-под "заплаты". Концы нитей П-обраэных швов связывают над местом выведения из-под "заплаты" нити- пилы.П р и м е р 2. Торакотомия - помежреберью слева, Выделяют легочной ствол. Нить-пилу проводят в просвет легочного ствола путем вкола и выкала, как в верхней, так и в нижней точках стеноза, Ранее приготовленную "заплату" из бычьего перикарда подшивают над местом будущего разреза легочного...

Номер патента: 1436201

Опубликовано: 07.11.1988

Авторы: Варичев, Рыжов, Сиренева

МПК: H02K 15/02

Метки: статора, электрической

...обмотки с пакетом статооа, что исключает механические повреждения провода в процессе намотки.1436201 Составитель А. ЛевинРедактор Н. Рогулич Техред И. Верес Корректор Э. ЛончаковаЗаказ 5654/52 Тираж 666 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно. полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изоретение относится к технологии изготовления электрических машин и может быть использовано в электротехнической промышленности.Цель изобретения - упрощение технологии.На торцы и в пазы пакета наносят порошковую эпоксидную краску методом напыления в электростатическом поле высокого напряжения. Нагревают элемент для формирования обмотки до...

Номер патента: 1417120

Опубликовано: 15.08.1988

Авторы: Варичев, Дебердеева, Сиренева

МПК: H02K 15/04

Метки: полого, электрической, якоря

...полый металлический корпус 1, имеющий отверстие 2 для подачи избыточного давления, устанавливают термостойкую антиадгезионную резиновую оболочку 3, Затем во внутрь корпуса помещают обмотку 4 полого якоря, предварительно установленную по валу 5 на вкладыш 6, и надевают на него оболочку 3, при этом она плотно облегает коллектор 7, что исключает попадание на него синтетическогс материала 8, которым заполняют пространство между обмоткой 4 и оболочкой 3. Между оболочкой и внутренней поверхностью корпуса существует полость, в которую выходит отверстие 2. Далее устанавливают крышку 9, имеющую отверстия 1 О для выхода воздушных включений и излишков синтетического материала 8.Г 1 ри подаче избыточного давления в отверстие 2 термостойкая...

Номер патента: 1401018

Опубликовано: 07.06.1988

Автор: Варичев

МПК: C02F 1/48

Метки: аппарат, воды, магнитной

...аппарата. Внутри аппарата посредством сварного соединения 25к левому 1 и правому 2 отрезкам трубприсоединены соответственно левый 8и правый 9 конусы с отверстиями дляпрохода воды. Между конусами имеетсярабочий зазор 10. ЗОУгол конуса выбирают исходя изусловий равенства суммарной площадиотверстий для прохода воды на его поверхности и живого сечения подводящей к аппарату воду трубь. Чем меньше угол конуса, тем больше его боковая поверхность, и следовательно,тем больше можно расположить на нейотверстий заданного размера для прохода воды. При этом отверстия для40прохода воды расположены со сдвигом осей в противоположных конусах, что исключает утечку воды, не обработанную магнитным полем.Магнитный поток, развиваемый катушкой 4 через левый...

Номер патента: 1379888

Опубликовано: 07.03.1988

Авторы: Варичев, Дебердеева, Макарочкин, Наумов

МПК: H02K 15/04

Метки: обмотки, полого, якоря

...материала с высоким температурнымкоэффициентом линейного расширения(ТКЛР), нагревают, При нагреванииформующий элемент 5 расширяется иего свободно устанавливают на обмотку 2. Затем формующий элемент 5 охлаждают до комнатной температуры ион принимает первоначальные размеры,Для получения эффекта давления наобмотку при комнатной температуревнутренний диаметр элемента 5 выполняют меньше наружного диаметра обмотки 2, Для усиления эффекта давления формующий элемент 5 охлаждаютдо минусовых значений температур,После охлаждения формующий элемент5 с обмоткой 2 на оправке 1 заключают в металлический корпус 6 и производят нагрев до температуры, не превышающей класс нагревостойкостиобмоточного проводаПроисходит формирование обмотки под...

Номер патента: 1312690

Опубликовано: 23.05.1987

Авторы: Варичев, Дебердеева, Макарочкин, Прозоров, Сиренева

МПК: H02K 15/04

Метки: обмотки, полого, электрической, якоря

...е н и я Способ изготовления обмотки полого якоря электрической машины, включающий намотку обмотки, нанесение изоляционного материала на обмотку и одновременные нагревание и формование наружного диаметра якоря в формукццей втулке, размещенной в металлическом корпусе, о т л и ч а ю щ и й с я тем, что, с целью улучшения качества обмотки эа счет увеличения точности геометрических размеров, намотку обмотки ведут на колпачок, выполнений из изоляционного материала, а перед размещением обмотки в формующую втулку на нее надевают другой колпачок иэ изоляционного материала, при этом формующая втулка выполнена иэ материала, температурный коэффициент линейного расширения которого больше, чем материала корпуса. Тираж 661 Подписное ВНИИПИ Заказ...

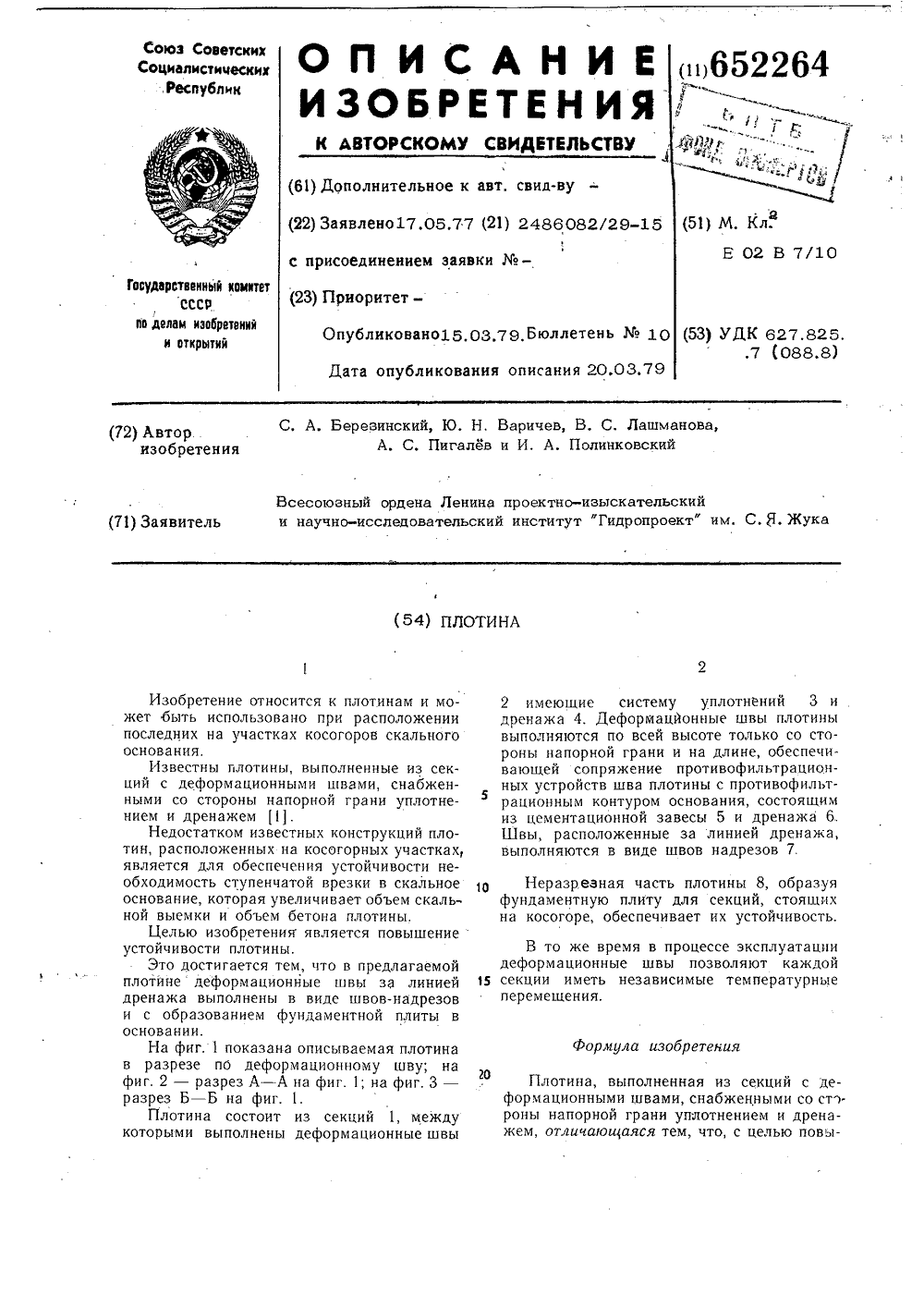

Номер патента: 652264

Опубликовано: 15.03.1979

Авторы: Березинский, Варичев, Лашманова, Пигалев, Полинковский

МПК: E02B 7/10

Метки: плотина

...в виде швов-надрезови с образованием фундаментной плиты восновании.На фиг. 1 показана описываемаяв разрезе по деформационномуфиг, 2 - разрез А - А на фиг. 1; наразрез Б - Б на фиг. 1.Плотина состоит из 1, междукоторыми выполнены деф онные швы ий 3 и плотины обеспечи- ьтрацион- ивофильтостоящим енажа 6, дренажа, в 7. стему уплотненрмацйонные швьсей высоте толькани и на длине,ние противофила плотины с протом основания, сй завесы 5 и дрные за линиейде швов надрезо си Дефо япов ной гр пряже тв шв конту ионно оложе я в ви 2 имеющиедренажа 4.выполняютсроны напорвающей соных устройсрационнымиз цементацШвы, распвыполняютс я часть плотины 8, образу плиту для секций, стоящ"беспечивает их устойчивост Неразреа фундаментну на косогоре,В то же...

Номер патента: 529359

Опубликовано: 25.09.1976

Авторы: Бялик, Варичев, Васильев, Гузенко, Кулаков, Малкин

МПК: F28G 1/16

Метки: нагрева, поверхностей

...поверхность нагрева.На фиг, 1 изображено предлагаемое устройство, общий вид; на фиг, 2 - разрезА-А на фиг, 1; на фиг, 3 - разрез Б-Бна фиг, 1,Устройство выполнено в виде снабженной сопловой головкой 1 обдувочной трубы 2, соединенной с выходным валом редуктора 3, имеющего привод 4, Обдувочная труба 2 в пределах камеры 5 снабжена окном 6 и регулирующей его открытие гайкой 7 обеспечивающими подачуробо эгс агента на очишаемую поверхность 8,Гайка 7 удерживается от вращения шпонкой 9, Камера 5 соединена с корпусом.0 клапана 11, выполненного в виде цилиндрической пробки 12, снабженной равнсрасположенными по сечению окнами 13, ширин. которых равна половине шага междуними,Привод клапана 11 выполнен в виде. убча. ой передачи, колесо 14...

Номер патента: 504069

Опубликовано: 25.02.1976

Авторы: Варичев, Гузенко, Кузнецов

МПК: F28G 3/16

Метки: нагрева, поверхностей

...что свободные колебания тепло:обменньх труб затухают в среднем в течение 10 сек, Поэтомудля создания и поддержания ударно-вибрационного эффекте 5 в период обдувки частота импульсов должна находиться в пределах 4-6 импульсов в минуту,Длительность посылки импульса определяют расстоянием между соплом и очи- О:щаемой поверхностью, при котором обес,печивается развитие полного динамическсьго напора у очищаемой поверхности нагрева, При вресени полного открытия проходного сечения сопл 0,5-1 се полный дина мический напор развивается у поверхно504069 10 Составител Л, ПикулинаРедактор Е. Кравцова ТехредМЛиневич Корректор П. Бугаксва Заказ,7 8 Тираж р 14 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений...

Номер патента: 379729

Опубликовано: 01.01.1973

Авторы: Варичев, Вител, Кузьмин, Лашманова, Ломов, Пигалев, Полинковский

МПК: E02B 7/10

Метки: mtehttsii-yi, rimfrrv, гравитационная, плотинаscecoigshaj

...районах.Известны плотины, .включающие центральную и боковые секции, разделенные деформационными швами, ориентированными под углом к продольной оси каньона.Эти конструкции гравитационных плотин не удовлетворяют требованиям сейсмостойкости.Цель изобретения - повышение сейсмостойкости плотины.На фиг. 1 изображена плотина в плане; на фиг. 2 - разрез,по А - А на фиг, 1.Гравитационная плотина состоит из центральной секции 1 и береговых секций 2, разделенных межсекционными швами 3, которые ориентированы под углом к продольной оси каньона, имеющего борта 4 и дно б, причем центральная секция плотины выполнена в виде многогранника,При сейсме центральная ции за счет контакта в пло онных швов передают инар на борта и дно каньона бе значительных...
