Уплотнение ротора турбомашины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

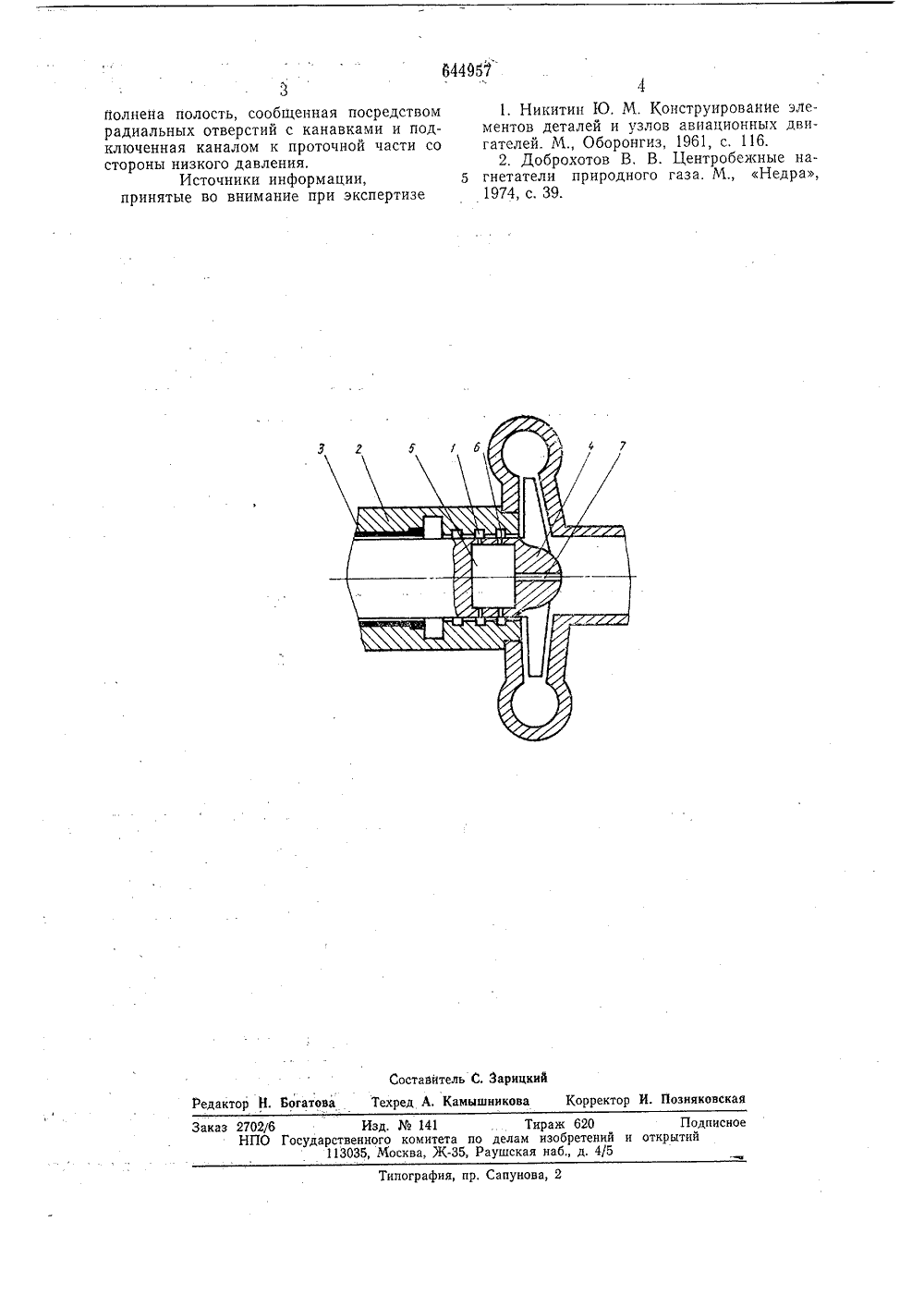

(и) 644967 Союв йоветекнх Социалистических Республик(43) Опубликовано 30,01,79, Бюллетень(45) Дата опубликования описания 30.01.7 осударстоенный комите СССР(088,8) оо делам изобретен и открытий(54) УПЛОТНЕНИЕ РОТОРА Т АШИНЫ обретения урбомашины, преира, содержащее виненные в статоре межчим колесом со стоия, отличающееменьшения протечек пник, в колесе вымула из Изобретение относится к области турбомашин, в частности к уплотнениям роторатурбомашины.Известно уплотнение ротора турбомашины, содержащее выступы и впадины, выполненные в статоре между подшипникоми ротором со стороны высокого давления 1,Однако такое выполнение не предотвра.щает протечки рабочего тела в подшипник. 10Известно также уплотнение ротора турбомашины, содержащее винтовые канавки,выполненные в статоре между подшипником и рабочим колесом со стороны высокого давления 121. 15Однако протечки рабочего тела в подшипник и в этом случае достаточно велики.Цель изобретения - уменьшение протечек рабочего тела в подшипник.Это достигается тем, что в колесе выполиена полость, сообщенная посредством радиальных отверстий с канавками и подключенная каналом к проточной части со стороны низкого давления,На чертеже представлен нагнетатель с 25уплотнением ротора, продольный разрез.Уплотнение ротора нагнетателя содержитвинтовые канавки 1, выполненные в статоре2 между подшипником 3 и рабочим колесом 4 со стороны высокого давления. В ЗО колесе 4 выполнена полость 5, сообщенная радиальными отверстиями 6 с канавками 1 и подключенная каналом 7 к проточной части со стороны низкого давления.При работе нагнетателя винтовые канавки 1, создавая нагнетательный эффект, препятствуют проходу масла к колесу 4, воз. вращая его к подшипнику 3. При возвратном движении масла происходит эжекция газа в масло и образуется масляная эмульсия, которая поступает через радиальные отверстия 6 в полость 5, где попадает в поле действия центробежных сил и разделяется, при этом масло через радиальные отверстия 6 возвращается назад в канавки 1, Отделенный от масла газ через канал 7 поступает в часть низкого давления (со стороны низкого давления колеса).Предлагаемое изобретение позволяет уменьшить протечки рабочего тела в подшипник. Уплотнение ротора т мущественно компрессо товые канавки, выполи ду подшипником и рабо роны высокого давлен с я тем, что, с целью у рабочего тела в подшиполнена полость, сообщенная посредством радиальных отверстий с канавками и подключенная каналом к проточной части со стороны низкого давления,Источники информации,принятые во внимание при экспертизе 644957(11. Никитин Ю, М. Конструирование элементов деталей и узлов авиационных двигателей. М Оборонгиз, 1961, с. 116.2, Доброхотов В, В. Центробежные на 5 гнетатели природного газа. М., Недра,1974, с, 39.аказ 2702(6 Изд.141 Тираж 620 Подписно НПО Государственного комитета по делам изобретений и открытий 113035, Москва, Ж, Раушская набд. 4/5 ипография, пр, Сапунова, 2
СмотретьЗаявка
2516826, 12.08.1977
ВСЕСОЮЗНОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "СОЮЗТУРБОГАЗ"
БАТВИНОВ ЛЕОНИД ПАВЛОВИЧ, ХОМЕНКО АЛЕКСАНДР СТЕПАНОВИЧ
МПК / Метки
МПК: F01D 11/02
Метки: ротора, турбомашины, уплотнение
Опубликовано: 30.01.1979
Код ссылки
<a href="https://patents.su/2-644957-uplotnenie-rotora-turbomashiny.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение ротора турбомашины</a>
