Ферритовый материал с прямоугольной петлей гистерезиса

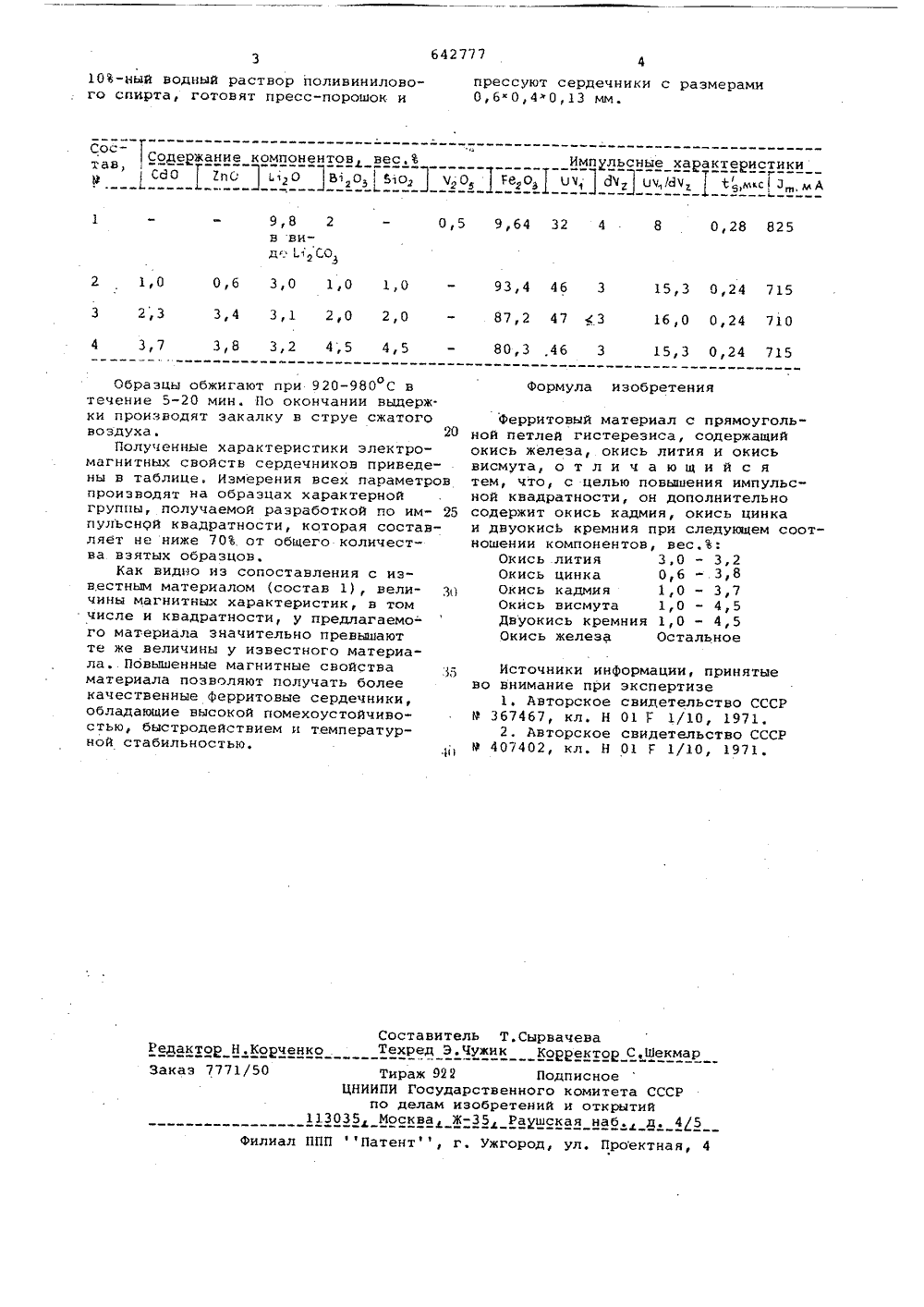

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сфюэ Севетсюн Сфцнвлнстнчесмна Республнм(23) Приоритет сударс зеиный комитет ссср о делам изобретений и открытийОпубликовано 1501.79, Бюллетень % 2 Лата опубликования описания 1501.7) Авторы нзобретени Г,Н.Орло Волгоградский политехнический институт 1. итель(54) ФЕРРИТОВЫЙ ферритовыь петлейв вычислиминающих и вах.материал, совисмута, маги фторид лития Изобретение относит материалам с прямоугол гистереэиса, используемым тельной технике в эапо переключающих устройст Известен ферритовый держаний окислы лития,ния, марганца, железа Недостаток этого ма кие значения импульсно ти, определяемой велич полезного сигнала к потериала - низй квадратносиной отношения мехе. к 1 сяокислеза ойеним по составуретению являеал, содержащиванадия и жтношении комп 3 4 3 3,5 льное налаобус устойч ств, в еррито 0,5 Ост изво мате атност помех устро анный ко выйНаиболее близкописываемому иэобферритовый материлы лития, висмутапри следующем соотов, вес.ЪОкись литияОкись висмутаОкись ванадияОкись железаНедостаток этокие значения квадливающие невысокувость эапоминающирых используетсяматериал..Попов, Ю.П.Фирсов н П.В.Липатов ЕРИАЛ С ПРЯМОУГОЛЬНОЙ ПЕТЛЕЙ ГИСТЕРЕЗИСА Целью изобретения является по ышение импульснойквадратности.Для достижения цели ферритовый материал с прямоугольной петлей гистерезиса дополнительно содержит окись кадмия, окись цинка и двуокись кремния при следующем соотношении компонентов, вес.Ъ:Окись лития 3,0 - 3,2Окись цинка 0,6 - 3,8Окись кадмия 1,0 - 3,7Окись висмута 1,0 " 4,5Двуокись кремния 1,0 - 4,5Окись железа ОстальноеП р и м е р . Для получения ферритового материала готовят смеси, исходным сырьем для которых служат окислы железа, кадмия, Цинка и карбонат лития, с различным соотношением ингредиентов (см,таблицу). Ком" поненты смешивают в течение 5 ч в шаровой мельнице с дистиллированной водой. Полученную смесь выдерживают на воздухе по режиму: 830-870 С 3 ч. В обожженную шихту вводят добавки окислов висмута и кремния и снова подвергают помолу в течение 1 ч .в вибромельнице с дистиллированной водой. Затем в высушенную шихту вводят642777 10-ный водный раствор поливинилового спирта, готовят пресс-порошок и прессуют сердечники с размерами0,6"0,4"0,13 мм. СосоСодержание компонентов, вес,ЪаИмпульсные характеристикисда ( тпрра а,а воч о,Ге ом; дичко,1,м.Гз, д 9,8 2в вид. (СО 0,5 9,64 32 4 8 0,28 825 2 1,0 0,6 3,0 1,0 1,0 - 93,4 46 3 15,3 0,24 715 3,1 2,0 2,0 - 872 47 3 16,0 0,24 710 3 2,3 3,4 4 3,7 3,8 3,2 4,5 4,5 - 80,3 ,46 3 15,3 0,24 715 Формула изобретения Источники информации, принятые во внимание при экспертизе1, Авторское свидетельство СССР Р 367467, кл. Н 01 Г 1/10, 1971,2, Авторское свидетельство СССР 9 407402, кл. Н 01 Г 1/10, 1971Составитель Т,СырвачеваТехред Э,Чужик Корректор С,ШекмарТираж 921 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035 Москва ЖРаушская наб. д. 45 Редактор Н.КолченкоЗаказ 7771/50 Филиал ППП фПатентф, г. Ужгород, ул. Проектная, 4 Образцы обжигают при 920-980 С вотечение 5-20 мин. По окончании выдерж.ки производят закалку в струе сжатоговоздуха.20Полученные характеристики электромагнитных свойств сердечников приведены в таблице. Измерения всех параметровпроизводят на образцах характернойгруппы, получаемой разработкой по импульснрй квадратности, которая составляет не ниже 70. от общего количества взятых образцов.Как видно из сопоставления с известным материалом (состав 1), величины магнитных характеристик, в томчисле и квадратности, у предлагаемо"го материала значительно превышаютте же величины у известного материала. Пбвышенные магнитные свойства)материала позволяют получать болеекачественные ферритовые сердечники,обладающие высокой помехоустойчивостью, быстродействием и температурной стабильностью,40 Ферритовый материал с прямоугольной петлей гистерезиса, содержащий окись железа, окись лития и окись висмута, о т л и ч а ю щ и й с я тем, что, с целью повышения импульсной квадратности, он дополнительно содержит окись кадмия, окись цинка и двуокись кремния при следующем соотношении компонентов, вес.Ъ:Окись лития 3,0 - 3,2Окись цинка 0,6 - 3,8Окись кадмия 1,0 - 3,7Окись висмута 1,0 - 4,5Двуокись кремния 1,0 - 4,5Окись железа Остальное
