Надувной спасательный плот
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 641866
Автор: Вальтер
Текст

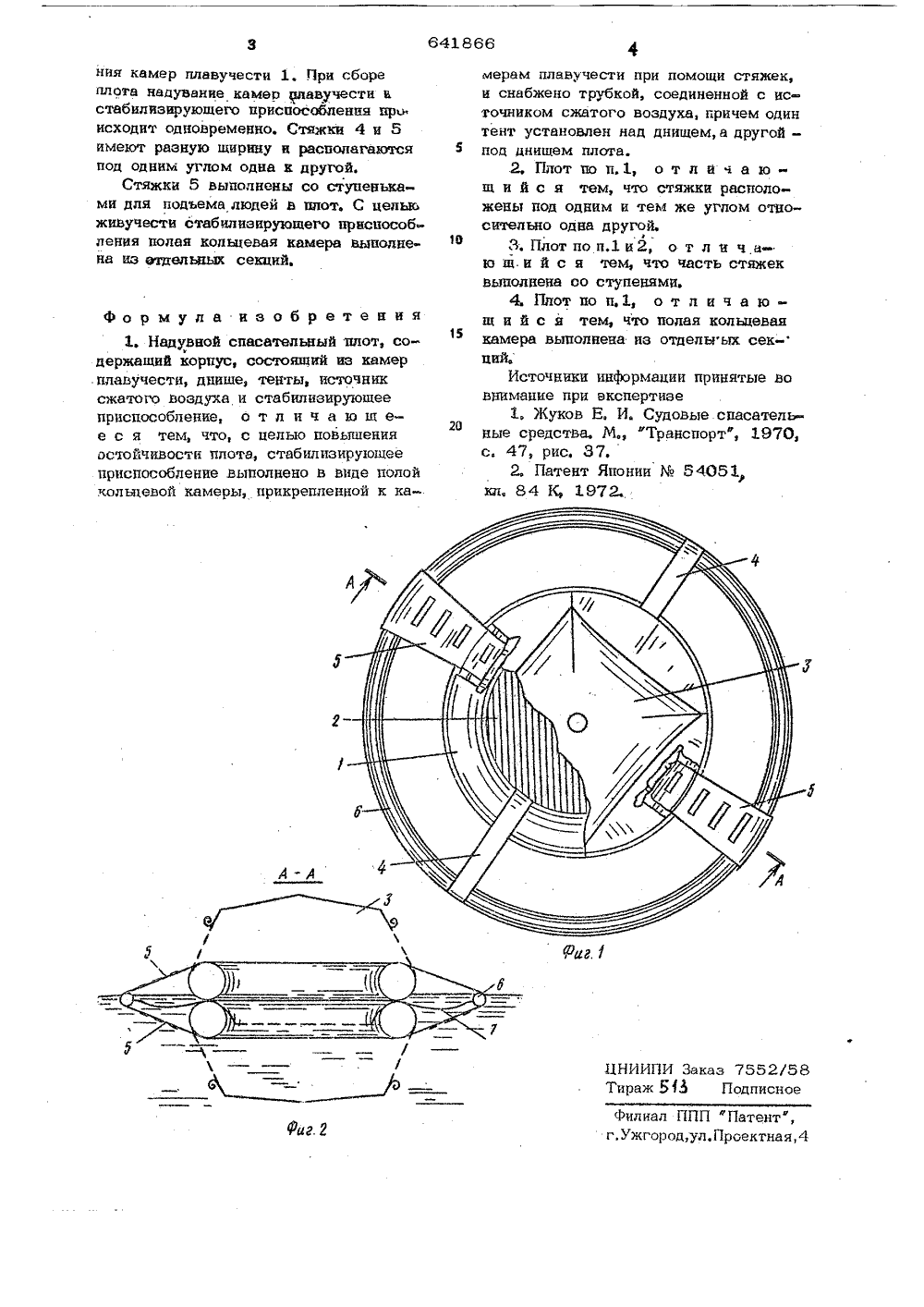

(23) Приоритет - (32) 18,10,74 Государственный ксютет ссср вв делам нзссрвтвннй и открытийДата опубликования описания 10,01.79 ИностранецВальтер Танжен (Норвегия)(54) НАДУВНОЙ СПАСАТЕЛЬНЫЙ ПЛОТ Изобоетение относится к спасательным средствам на доде.Известен надувной спасательный плот, содержащий корпус, днище, тент, источник сжатого воздуха и стабилизируюшее приспособление Я.Недостатком плота является низкая остойчивость,Наиболее близким к изобретению является надувной спасательный плот, содержащий корпус, состоящий из камер плавучести, днище, тенты, источник сжатого воздуха и стабилизирующее приспособление 2. Йедостаток устройства в том, что оно не обеспечивает остойчивость плота,Целью изобретения является повыше.- ние остойчивости плота,Цель достигается тем, что стабилизирующее приспособление выполнено в виде полой кольцевой камеры, прикрепленной к камерам плавучести при помощи стяжек, и снабжено трубкой, соединенной с источником сжатого воздуха, причем один тент установлен над днищем, а другой - под дришем плота.Кроме того, стяжки могут быть расположены под одним и тем же углом относительно одна другой, а часть стяжек может быть выполнена сл ступенями. Полую кольцевую камеру целесообразно выполнять из отдельных секций.На фиг. Х представлен спасатель О ныйплот, вид в плане; на фиг. 2 - сечение А-А фиг. 1.Надувной спасательный плот содержиткорпус, состоящий из камер плавучести 1, .дийще 2, тенты 3, которые расколоже ны над и под его днищем. Это обеспечивает нахождение тента над днищем независимо от того, какой стороной прн воднится плот при спуске, На некотором расстоянии от корпуса плота закренля- .20 ется с помощью стяжек 4 и б стабилизирующее приспособление, выполненное в виде полой кольцевой камеры 6, соединенной трубкой 7 с источником сжа" того воздуха (не показан) для надувагния камер плавучести 1. При сборе плота надувание камер плавучести и стабилизирующего приспособления про исходит одновременно. Стяжки 4 и 5 имеют разную щирину н располагаются под одним углом одна к другой.Стяжки 5 выполнены со ступеньками для подьема людей в плот. С целью живучес ги стабилизирующего приспособления полая кольцевая камера выполнена из отдельных секций. Формула изобретения1. Надувной спасательный плот, содержащий корпус, состоящий из камер плавучести, днище, тенты, источник сжатого воздуха и стабилизирукицее приспособление, о т л и ч а ю щ ее с я тем, что, с целью повышения остойчивости плота, стабилизирующее приспособление выполнено в виде полой кольцевой камеры, прикрепленной к ка 641866 мерам плавучести при помощи стяжек,и снабжено трубкой, соединенной с источником сжатого воздуха, причем одинтент установлен над днищем,а другой -под днищем плота.2, Плот по п,1, о т л и и а ющ и й с я тем, что стяжки расположены под оцним и тем же углом относительно одна другой.10З.Плотпоп.1 и 2, о т л и ч аю щ. и й с я тем, что часть стяжеквыполнена оо ступенями,4. Плот по п.1, о т л и ч а ющ и й с я тем, что полая кольцеваякамера выполнена из отдельгых сек-ций.Источники информации принятые вовнимание при экспертизе1, Жуков Б. И. Судовые спасательные средства. М., "Транспорт", 1970,с, 47, рис. 37.2. Патент Японии54 О 51кл. 84 К, 1972.г.2 Н ИИПИ За каз 755 2/5 ираж 5 И ПодписноФилиал ППП Патент,г. Ужгород,ул, Проектная,4
СмотретьЗаявка
2181651, 17.10.1975
Иностранная фирма "Жевако С. А
ВАЛЬТЕР ТАНЖЕН
МПК / Метки
МПК: B63C 9/02
Метки: надувной, плот, спасательный
Опубликовано: 05.01.1979
Код ссылки
<a href="https://patents.su/2-641866-naduvnojj-spasatelnyjj-plot.html" target="_blank" rel="follow" title="База патентов СССР">Надувной спасательный плот</a>
