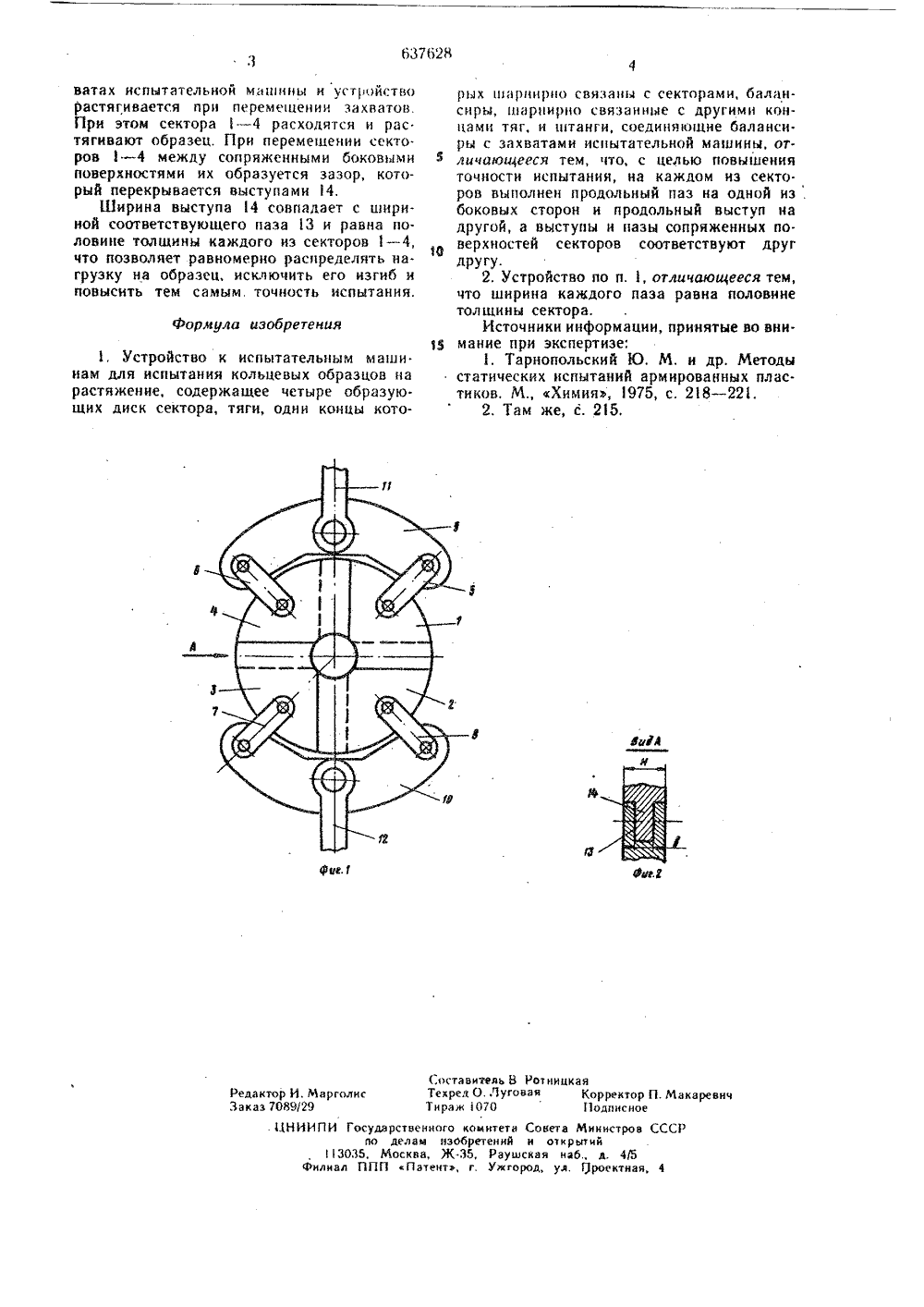

Устройство к испытательным машинам для испытания кольцевых образцов на растяжение

Номер патента: 1257450

Опубликовано: 15.09.1986

Авторы: Кузнецов, Кузьмин

МПК: G01N 3/04

Метки: закрепления, захват, испытании, образцов, растяжение, рычажно-клещевой

...6, обращенного торцом 8 к корпусу 1 и связанного внутренней поверхностью (не показана)с осью 4 рычагов 3, механизм поворота, выполненный, например, в видерукоятки 9, связанной со стаканом 7,и пружину 10, связывающую рычаги 3.Кроме того, захват содержит дваупора 11 и 12, закрепленные на корпусе 1, при этом упоры 11 и 12 могут быть соответственно выполненына стакане 7 для ограничения углаповорота последнего и направляющуюпланку 13. Захват работает следующим образом.Переводят рукоятку 9 из положения, при котором она контактирует супором 11 в положение, при которомона взаимодействует с упором 12. Приэтом стакан 7 поворачивается и засчет его эксцентричного закрепленияна оси 6 внутренняя полость стакана 7,взаимодействуя с осью 4, перемещаетее...

Номер патента: 894429

Опубликовано: 30.12.1981

Авторы: Гуревич, Журавлев

МПК: G01N 1/28, G01N 3/18

Метки: испытания, образец, растяжение, теплосмен, условиях

...чтобы цилиндрическая захватная часть 2 своими лысками 3 прошла во фрезерованный паз 7. Затем взаимно поворачивают оба цилиндра 1 и 4 так, чтобы произошло их механическое скрепление друг с другом.2 О При этом захватные части 2 цилиндра 1оказываются жестко связанными с захватными частями 5 цилиндра 4, что позволяет нагружать оба цилиндра 1 и 4 растягиваю894429 щей нагрузкой, прикладывая ее только к захватным частям 5 внешнего цилиндра 4,Захватные части 5 укрепляют в захватах испытательной машины, снабженной нагревательным элементом. Устанавливают требуемый температурный режим, при котором центральная часть внешнего цилиндра 4 полностью прогревается, а через штуцеры подают охлаждающий компонент в полость цилиндра 1, При установившемся...

Номер патента: 1180742

Опубликовано: 23.09.1985

Авторы: Галкин, Филимонов

МПК: G01N 3/04

Метки: закрепления, захват, испытании, нитевидных, образцов, растяжение

...имеет ось 4, прикрепленную к тяге 1, а сегмент 3 - прикрепленную к его торцу втулку 5, охватывающую ось 4 сегмента 2. На втулке 5 выполнена кольцевая канав.ка 6, предназначенная для намотки 20 нитевидного образЦа 7. На поверхности 8 стыка сегмента 3 выполнен паз 9, а на поверхности 10 стыка сегмента 2 - выступ, Форма которого.соответствует форме паза 9. При этом выступ может быть выполнен съемным, например, в виде штифта 11, а на поверхности 10 стыка сегмента 2 выполняется паз 12, соответствующий поФорме пазу 9 и штифту 11. Форма пазоп 9 и 12 и входящего в них штифта11 может быть как конической,таки цилиндрической. На поверхности 8стыка сегмента 3 или на поверхности10 стыка сегмента 2 выполнен скосот начала дуги 13 до середины...

Номер патента: 1221535

Опубликовано: 30.03.1986

Авторы: Бобылев, Гаев

МПК: G01N 3/04

Метки: гибких, длинномерных, захват, испытании, крепления, образцов, растяжение

...закрепленный на каретке 13 конусный наконечник 20, маховичок,21, микросхему 22, предназначенную для измерения приложенного к образцу 8 усилия, соединительный элемент 23, столик 24. Захват работает следующим образом.Перемещают столик 24 таким образом, чтобы соединительный элемент 23 совместить с осью приложения нагрузки. Вращают маховичок 21, при этом палец 17 перемещается относительно направляющей прорези 12, выполненной в виде участка архимедовой спирали, и в связи с этим каретка 13 также перемещается вдоль направляющего паза 14 корпуса 1, что обусловлено подьемом архимедовой спирали, а величина подъема каретки 13 (или, аналогично, величина подъема архимедовой спирали) может быть определена из соотно- шения ПР мЬ180 фгде Ь - величина...

Номер патента: 1232989

Опубликовано: 23.05.1986

Авторы: Гольдштейн, Кобляков, Осипов

МПК: G01N 3/04

Метки: гибких, захват, испытании, крепления, образцов, протяженных, растяжение

...к торцу (не показан) штока 12,причем в цапфе 11 выполнен паз 14, ашток 12 имеет выступ 15, образующийс пазом 14 байонетное соединение,причем подвижная губка 3 размещенана рычаге 13.Кроме того, захват содержит опорную губку 16, штифт 17, втулку 18 сзубчатым участком (це показан), маховичок 19, зубчатую рейку 20, ось 21и винт 22,Захват работает следующим образом.Нажимают на нижний торец штока 12 и выводят выступ 15 их паза 14, затем разворачивают рычаг 13 в положение показанное ца фцг. 2 (штрих- пунктир). Разворачивают стержни 4 и 5 относительно оси 10 в положение, 30 35 45 5 Е 55 5 О 5 20 25 показанное ца фиг, 5 (ятр 1 х-пунктир),Образец 23, например текстильное полотыо с подвешенным к его другомуконцу грузиком (не показан), для...
