Система гравирования печатных форм

Номер патента: 633458

Авторы: Вальтер, Херберт

ZIP архив

Текст

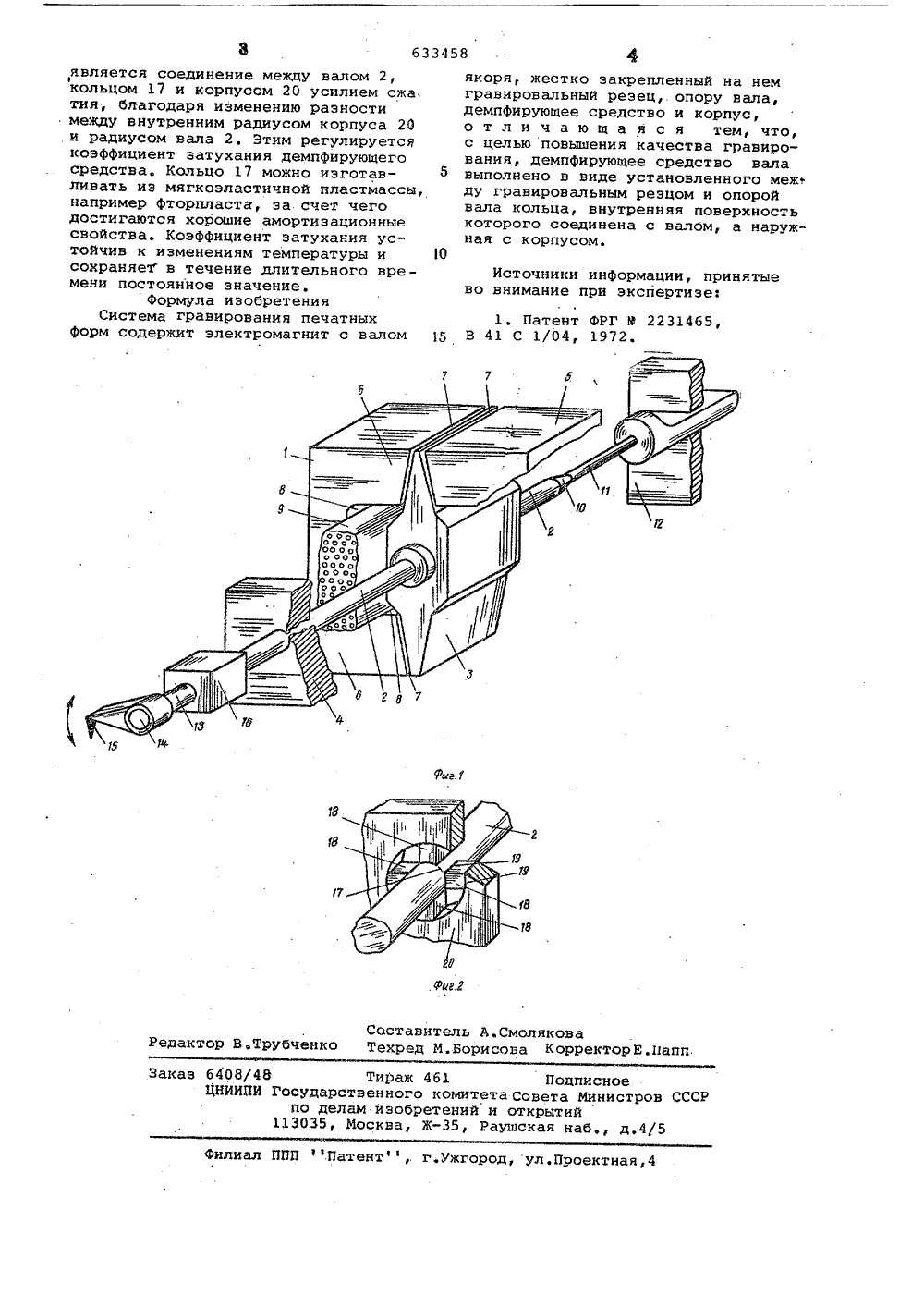

. т.-:; ,ОП ИКАНИЕ ИЗОБРЕТЕНИЯ Сеюз Советсник Социапистическии Респубпик(51) И. Кл, В 41 С 1/043 Государственный комитетСовета Министров СССРпо делам изобретенийи открытий(45) Дата опУбликования описания 20,11,78(72) Авторы ИностранцыИЗОбрЕтЕНИя Вальтер Баар, Херберт Келер и Вальтер Мюке(Фрг) Иностранная фирмаДра Инже Рудольф Хелль ГмбХ (ФРГ)(54) СИСз;ЕМЬ ГРАВИРОВАНИЯ НЕЧАЯННЫХ ФОРМ Изобретение относится к областиполиграфии, а именно к системам гравирования печатных форм.Известна система гравирования не 1чатных форм, содержащая электромаг- онит с валом якоря, жестко закрепленный на нем гравировальный резец, опору вала, демпфирующее средство и корпус 1 Ц .Известная снстема характеризуется 10недостаточно высоким качеством гравирования.С целью повышения качества гравирования в предлагаемой системе демпфирующее средство вала выполнено в 15виде установленного между гравировальным резцом и опорой вала кольца,внутренняя поверхность которого соединена с валом, а наружная с корпусом,аНа фиг. 1 - изображена принципиальная схема устройства; на Фиг. 2 - вариант исполнения демпфирующего средства.Система гравирования печатныхформ содержит электромагнит 1 с ва.лом 2 якоря 3 и опору 4 вала. Электромагнит 1 состоит из двух Т- образныхпакетов сердечника 5 и б.Пакеты сердечника 5 и 6 расположены по отноше- ф нию друг к другу так, что между нимиимеется воздушный зазор 7,В выемках 8 пакетов сердечника 5находится секция обмотки 9, черезкоторую проходит ток управления, Вал2 установлен с возможностью движения якоря 3 в обоих воздушных зазорах 7. Конец 10 вала переходит вторсион 11, который закреплен в зажиме 12. На другой конец 13 вала 2 насажен рычаг 14, на котором установлен гравировальный резец 15.Между гравировальным резцом 15 иопорой 4 вала 2 установлено демпфирующее средство 16 выполненное в видекольца, внутренняя поверхность которого соединена с валом 2, а наружная с корпусом.Для лучшей механической стабильности гравировальной системы демпфи.рующее стедство 16 желательно располагать ближе к рычагу 14,Демпфирующий элемент (на Фнг. 2)состоит иэ закрытого эластичного кольца 17, охватывающего вал 2 по периметру 18, Внутренние и наружные стороны 19 кольца 17 прочно связаны свалом 2 н корпусом 20Соединениеосуществляется склеиванием или с помощью усилия сжатия. Более удобнымТираж 461осударственного комитета Совпо делам изобретений и откр13035, Москва, Ж, Раушска Подписноета Инниытийя наб в СССР,4 Р ПП .Патентф,. г.ужгород, ул.Проектная,4 л является соединение между валом 2, кольцом 17 и корпусом 20 усилием сжа. тия, благодаря изменению разности между внутренним радиусом корпуса 20 и радиусом вала 2. Этим регулируется коэффициент затухания демпфирующего средства. Кольцо 17 можно изготавливать из мягкоэластичной пластмассы например фторпласта, за счет чего достигаются хорошие амортизационные свойства. Коэффициент затухания устойчив к изменениям температуры и сохраняет в течение длительного времени постоянное значение.Формула изобретенияСистема гравирования печатных форм содержит электромагнит с валом якоря, жестко закрепленный на нем гравировальный резец, опору вала, демпфирующее средство и корпус, о т л и ч а ю щ а я с я тем, что, с целью повышения качества гравирования, демпфирующее средство вала выполнено в виде установленного межф ду гравировальным резцом и опорой вала кольца, внутренняя поверхность которого соединена с валом, а наружная с корпусом.10 Источники информации, принятыево внимание при экспертизе: 1, Патент ФРГ У 2231465,15 В 41 С 1/04, 1972,

Смотреть

Заявка

2362359, 24.05.1976

ВАЛЬТЕР БААР, ХЕРБЕРТ КЕЛЕР, ВАЛЬТЕР МЮКЕ

МПК / Метки

МПК: B41C 1/04

Метки: гравирования, печатных, форм

Опубликовано: 15.11.1978
