Уплотнение вращающегося вала с корпусом

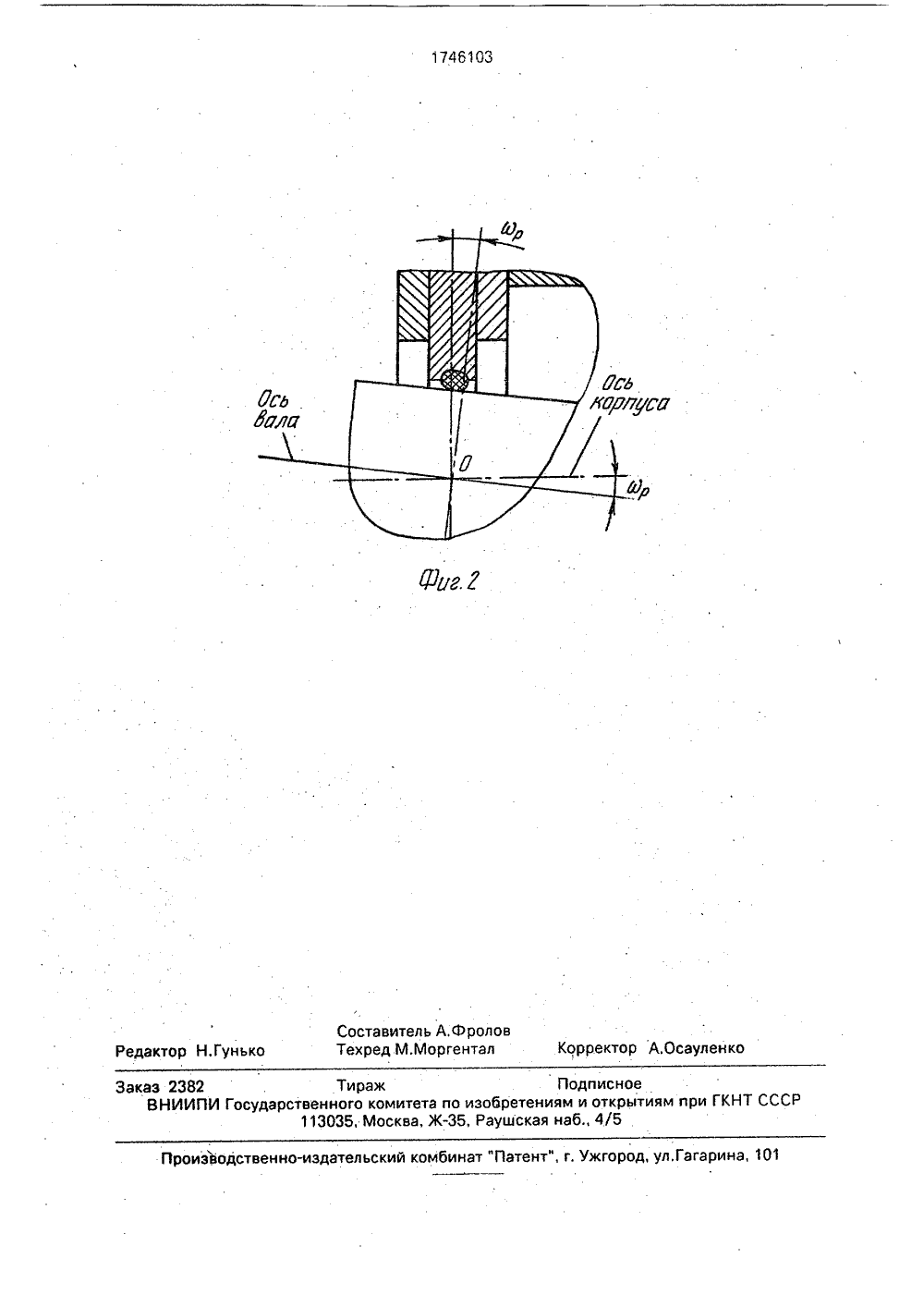

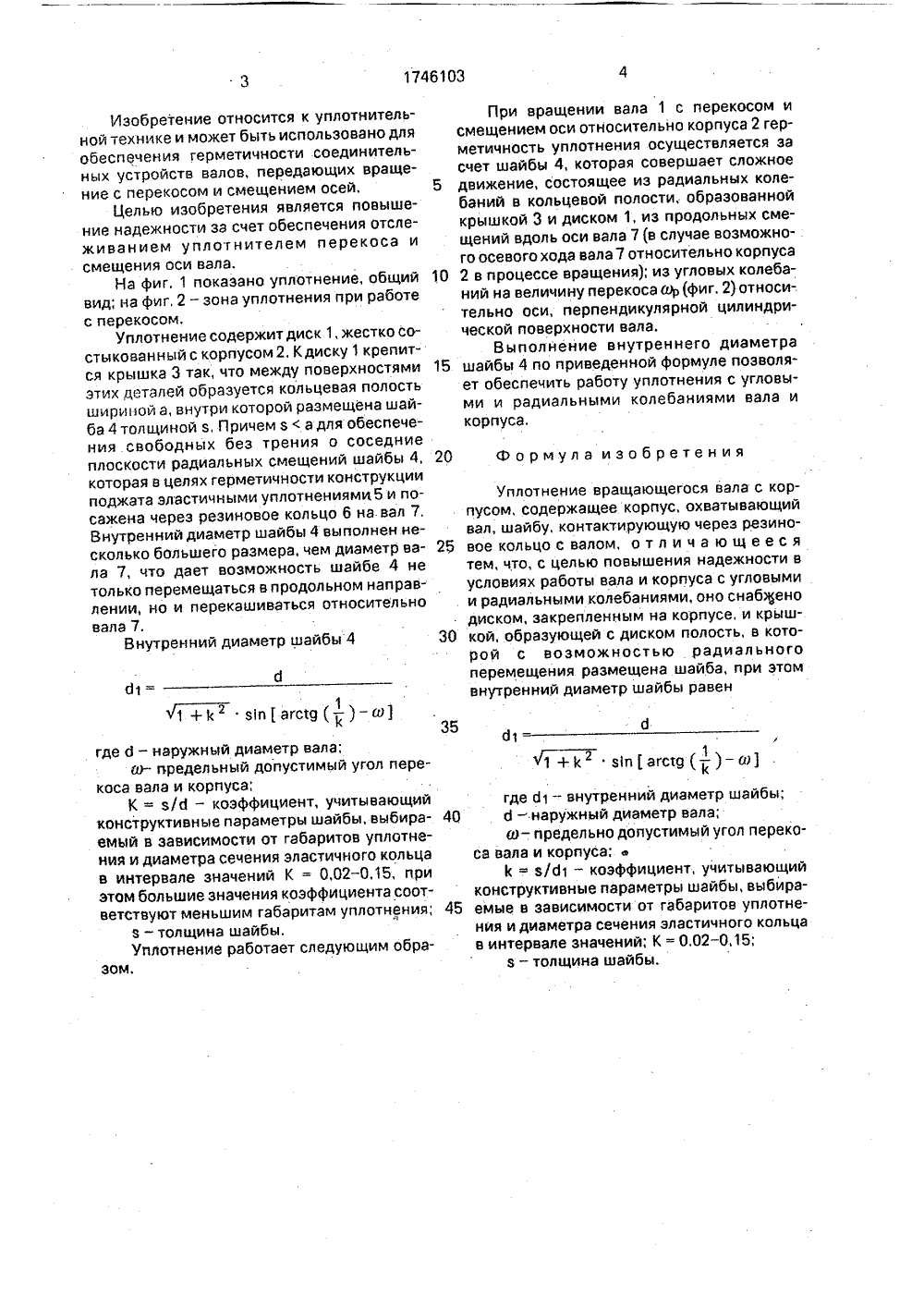

(57) Изобретение оной технике и може РАЩАЮЩЕГОСЯ ВА- ель- для осится к уплотни быть использован ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВ 2обеспечения герметичности соединительных устройств валов, передающих вращения с перекосом и смещением осей. Целью изобретения является повышение надежности за счет обеспечения отслеживанием уплотнителем.перекоса и смещения оси вала. Устройство содержит диск 1, жестко состыкованный с корпусом 2. К диску 1 крепится крышка 3 так, что между поверхностями этих деталей образуется полость, внутри которой размещена шайба 4, поджатая эластичными уплотнениями 5 и посаженная через резиновое кольцо 6 на вал 7. При вращении вала 7 с перекосом и смещением оси герметичность уплотнения осуществляется за счет шайбы 4, которая совершает сложное движение. 2 ил,1746103 д 1 д 35д Изобретение относится к уплотнительной технике и может быть использовано для обеспечения герметичности соединительных устройств валов, передающих вращение с перекосом и смещением осей.Целью изобретения является повышение надежности за счет обеспечения отслеживанием уплотнителем перекоса и смещения оси вала.На фиг, 1 показано уплотнение, общий вид; на фиг, 2 - зона уплотнения при работе с перекосом,Уплотнение содержит диск 1, жестко состыкованный с корпусом 2. К диску 1 крепится крышка 3 так, что между поверхностями этих деталей образуется кольцевая полость шириной а, внутри которой размещена шайба 4 толщиной з, Причем за для обеспечения свободных без трения о соседние плоскости радиальных смещений шайбы 4, которая в целях герметичности конструкции поджата эластичными уплотнениями 5 и посажена через резиновое кольцо 6 на вал 7. Внутренний диаметр шайбы 4 выполнен несколько большего размера, чем диаметр вала 7, что дает возможность шайбе 4 не только перемещаться в продольном направлении, но и перекашиваться относительно вала 7.Внутренний диаметр шайбы 4 где д - наружный диаметр вала;а- предельный допустимый угол перекоса вала и корпуса;К = зй - коэффициент, учитывающий конструктивные параметры шайбы, выбираемый в зависимости от габаритов уплотнения и диаметра сечения эластичного кольца в интервале значений К = 0,02-0,15, при этом большие значения коэффициента соответствуют меньшим габаритам уплотнения;3 - толщина шайбы.Уплотнение работает следующим образом,При вращении вала 1 с перекосом исмещением оси относительно корпуса 2 герметичность уплотнения осуществляется за счет шайбы 4, которая совершает сложное 5 движение, состоящее из радиальных колебаний в кольцевой полости, образованной крышкой 3 и диском 1, из продольных смещений вдоль оси вала 7 (в случае возможного осевого хода вала 7 относительно корпуса 10 2 в процессе вращения); из угловых колебаний на величину перекоса вр (фиг. 2) относительно оси, перпендикулярной цилиндрической поверхности вала.Выполнение внутреннего диаметра 15 шайбы 4 по приведенной формуле позволяет обеспечить работу уплотнения с угловыми и радиальными колебаниями вала и корпуса,20 Формула изобретения Уплотнение вращающегося вала с корпусом, содержащее корпус, охватывающий вал, шайбу, контактирующую через резино вое кольцо с валом, о т л и ч а ю щ е е с ятем, что, с целью повышения надежности в условиях работы вала и корпуса с угловыми и радиальными колебаниями, оно снабжено диском, закрепленным на корпусе, и крыш кой, образующей с диском полость, в которой с возможностью радиального перемещения размещена шайба, при этом внутренний диаметр шайбы равен 1 + к зпагстд ( в , ) - ш )г,1 где б 1 - внутренний диаметр шайбы;40 б - наружный диаметр вала;а - предельно допустимый угол перекоса вала и корпуса;к = з/д - коэффициент, учитывающийконструктивные параметры шайбы, выбира емые в зависимости от габаритов уплотнения и диаметра сечения эластичного кольцав интервале значений; К = 0.02-0,15;з - толщина шайбы.орректор А.Осаулен Редактор Н,Гунь зводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина,аз 238 ВНИИ оставитель А,фрол хред М.Моргентал Тираж Подписноеосударственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4(5
