Магнитный элемент для реализации многозначных логических функций

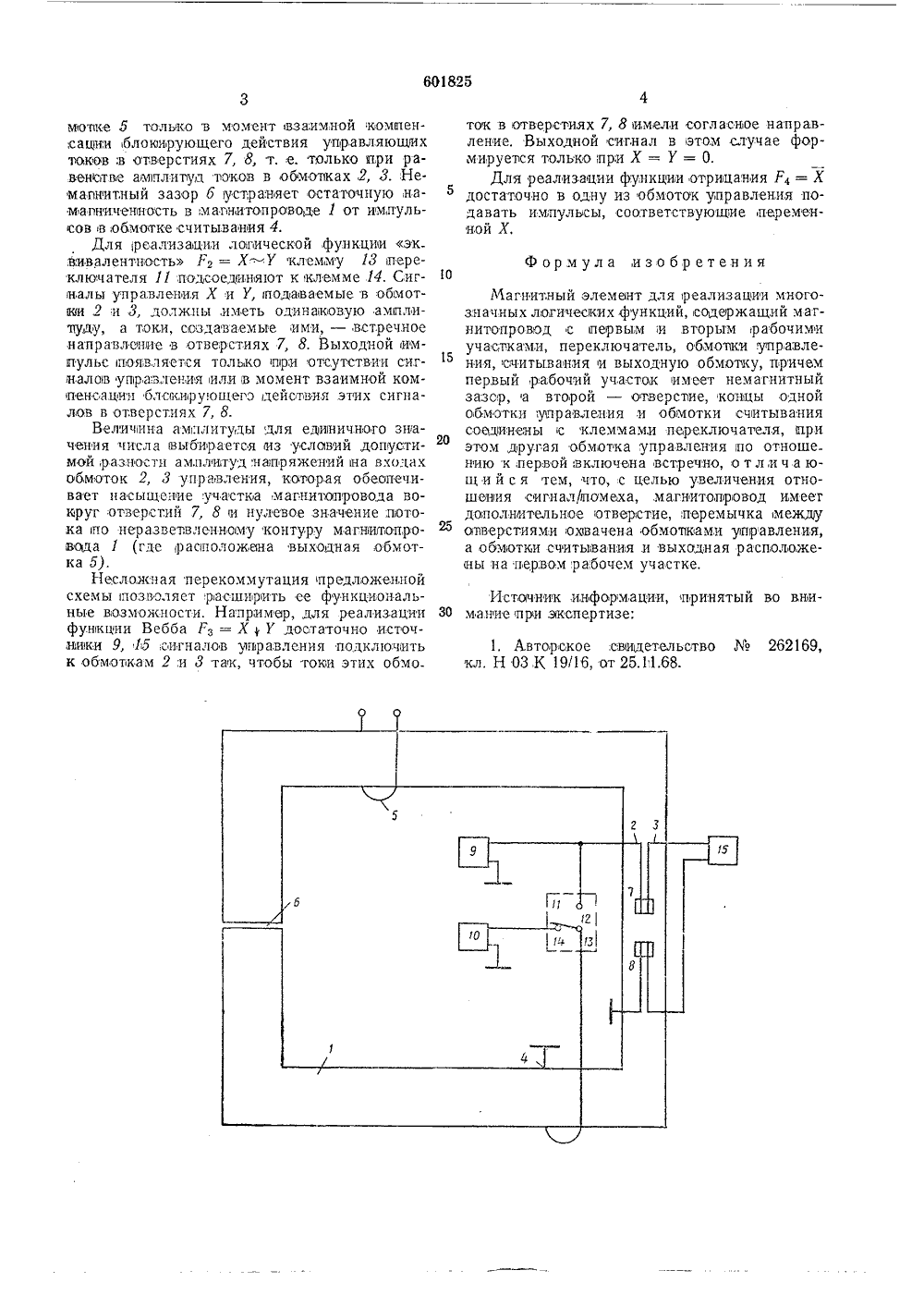

ОП ИСАНИ ЕИЗОБВЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 19,07,76 (21) 2391509/18-21с присоединением заявки-601825 Союз Советских Социалистических Республик.Кл, Н 03 К 19/16 Государственный комитет Совета Министров СССР. по делам изобретений, Ф, Зарипов, Н. А, Ахраров и 3. М. Гафаров фимский авиационный институт им. Орджоникидзе и Башкирский филиал АН СССР(54) МАГНИТНЫЙ ЭЛЕМЕНТ ДЛЯ РЕАЛИЗА МНОГОЗНАЧНЫХ ЛОГИЧЕСКИХ ФУНКЦИ И,прн .=,прп Х=, 1 бразом.замыкает клемм я Х и У, предст ьса, подаются в о оки этих обмоток встречное напхав гнал формируется следующеолючатель 11лы упра,вленитудой им 1 пултак, чтобь т7, 8 и,меливьходной си раоотает 2 Б Перек 13. Сигна ные а,мгпл кигиг12, влен- бмотв от. ление.1 в обИзобретение относится к элементам автоматики и вычислительной техники, лопользуемым преимущественно для реалиазации логичесиих функций,при построении устройств ав том атики;и систем управления.:Известен магнитный элемент для реалазз,ции,многозначньх логических фу 1 нкций, содержащий магнитопровод с первым и вторым рабочими участкамл, переключатель, обмотками управлениия, считывания,и выходную обмыску. Первый рабочий, участок, имеет немагнитный зазор, а второй - отверстие. Концы одной,обмотки управления;и обмотки считьтвания соединеньс клеммами переключателя, при этом другая обмотка управления по отношению к первой включена встречно 11.Одако вследствие значительной величины ЭДС 1 помехи этот магнипньй элемент вмеет малое отношение сигнал/помеха,С целью увеличения,отношения сигнал/помеха в магнитно 1 м элементе для реализации многозначньх логических функций, содержащем мапнитопровод с первым:и вторым 1 рабочими участками, пе 1 реключатель, обмотки управления, считывания и выходную, немагнитный зазор на первом рабочем участке и отверстие - на;втором, в магнитапроводе выполнено дополнительное отверстие, перемычка между отверстиями охвачена обмотками уп:равлен,ия, а обмотки сч,итьпван,ия 1 и выходная расположены на первом рабочехучастке.Электрическая схема предложенного магнитного элемента 1 приведена на чертеже.Магнитный элемент содержит магнитопро вод 1, на,котором расположены обмотки 2, 8 управления, обмотки счтьваня п,выходная обмотка 5. Магнитопровод имеет немагнлтный зазор 6 и два блокируюх отвер;тня 7, 8, через которые проходят обмотки 2 8 управлен,я.Обмотки 2 и 4 могут подключаться к источникам сслгналов управлентя 9 н считывания 10 с попощью переключателя 11 с клем,мами 1218:и 14. Обмотка 8 подключена к источнику 15 сигналов управления. Обмотки считывания 4 и выходная 5 охватывают матнтопровод ло пер азветвленному котуру.Магнитный элемент при,реалзаци многозначной фу 1 нкци, например:мотке 5 только в момент взаимной комленсации блоиирующего действия управляющих токов:в отверстиях 7, 8, т. е. только при равенстве амплитул токов в обмопках 2, 3. Немапнитный зазор б устраняет остаточную,намапниченность в,магнитопрово 1 де 1 от имлульсов в обмотке считывания 4.Для реализации логической,функциями эк. вивалентность Р = Х - У клемму 13 переключателя 11 подсоединяют к клемме 14. Сигналы управления Х и У, подаваемые в обмотии 2 и 3, .должны, иметь одинаковую амнлипулу, а токи, создаваемые ими, - ,встречное направление в отверстиях 7, 8. Выходной импульс появляется только при отсутствии сигналов управлееия или в момент взаимной компенсации блскиру 1 ощего действия этаких сигналов в отверстиях 7, 8.Величина амплитуды,для единичного значения числа выбирается из условий, допустимой,разности амплитуд;напряжений на входах обмоток 2, 3 управления, которая обеспечивает насыщение участка магнитопровода вокруг отверстий 7, 8 и нулевое значение,протока по неразвепвленнолу контуру магнвтопровода 1 (где расположена выходная,обмотка 5).Несложная перекоммутация предложенной схемы позволяет расширить ее функциональные возможности. Например, для реализации функцчи Вебба Рз = ХУ достаточно источники 9, 15 сигналов управления подключить к обводкам 2,и 3 так, чтобы тоии этих обмо ток в отверстиях 7, 8 имели согласное направление. Выходной сигнал в этом с.тучае формируется только;при Х = У = О.Для реализации функции отрицания Р 4 -- Хдостаточно в одну из обмоток управления подавать иипульсы, соответствующие переменной Х,Ф ор мул а,из о бр ет ения10Магнитный элемент для реализации многозначных логических функций, содержащий матнитопровод с лервым и вторым рабочими участками, переключатель, обмопки управления, считывания и выходную обмотку, причем первый рабочий участок имеет немагнитный зазор, а второй - отверспие, конницы одной обмотки, управления и обмотки считывания соединены с клеммами переключателя, ори эгом другая обмотка управления по отноше нию к,первой, включена встречно, о т л,и ч а ющ и й с я тем, что, с целью увеличения отношеяия сигнал/помеха, магнитопровод имеет дополнительное отверстие,:пвремычка иежду овверстиями охвачена обмопками управления, а обмотки считывания и выходная расположены на первом рабочем участке.Источник ниформации, принятый во вни 30 м анрие прои экспертизе:1. Авторское свидетельство262169,кл. Н 03 К 19/16, от 25.11.68.
