Программное задающее устройство
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 600523
Авторы: Маранцман, Рашкович, Тростановский, Шкловский
Текст

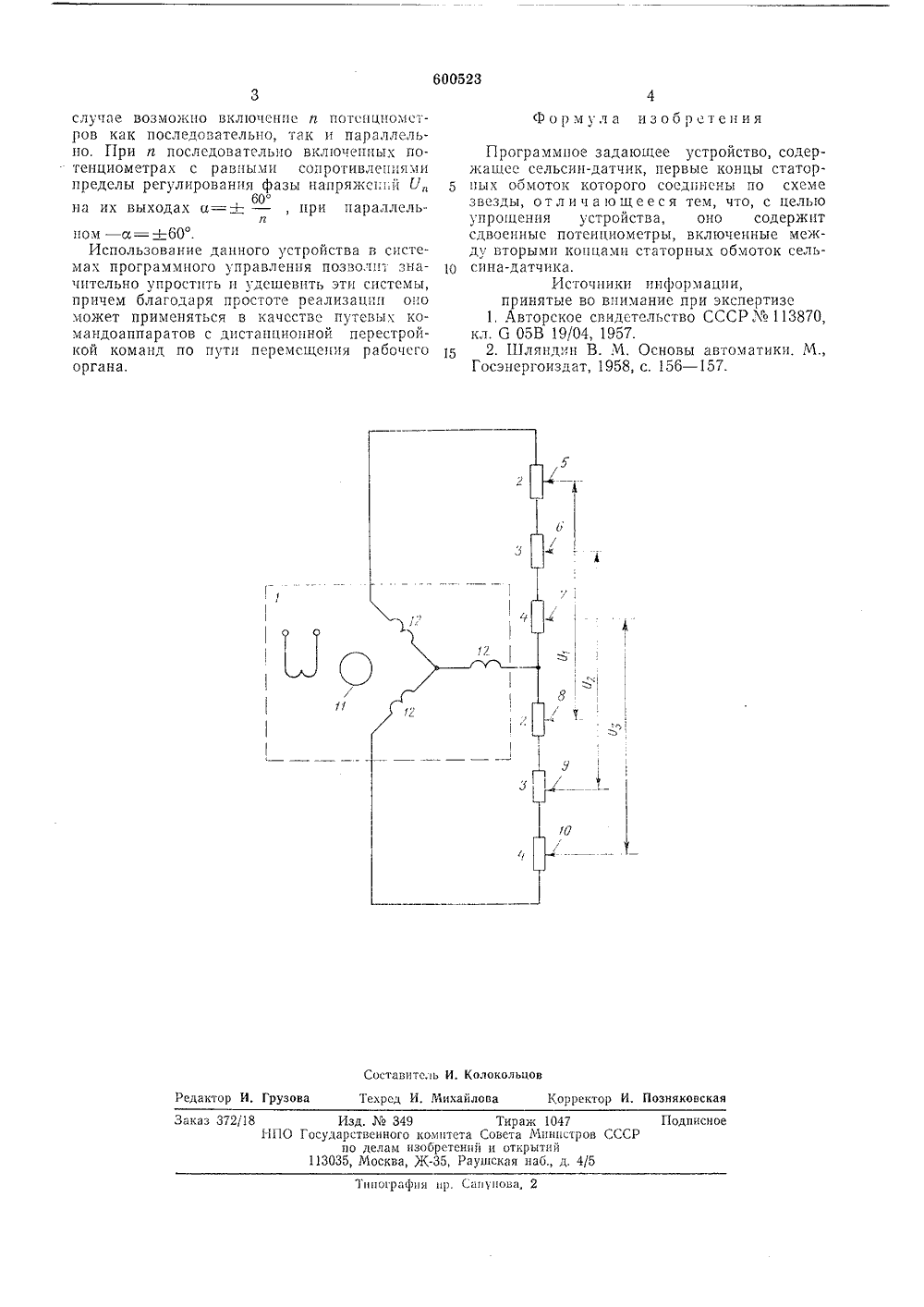

ц 1 600523 Союз Советских Социалистических Республик(51) М. Кл." б 05 В 19,026 01 В 7/30 Совета Министров СССРло делам изобретенийи открытий(45) Дата опубликования описания 19.04.78(72) Авторы изобретения В. Г. Маранцман, М, П. Рашкович, Б. А. Тростановский и Б, И, Шкловский Одесское специальное конструкторское бюро специальных станков(54) ПРОГРАММНОЕ ЗАДАЮЩЕЕ УСТРОЙСТВО Государственный комитет (23) Приоритет Изобретение относится к автоматике и может применяться в качестве задатчпка программы на станках с программным управлением.Известно программное задающее устройство, содержащее сельсин, к роторным обмоткам которого подключены дроссели ц кольцевой потенциометр 1.Недостатком такого устройства является сложность.Известно также наиболее близкое по технической сущности к изобретению программное задающее устройство, содержащее сельсин-датчик, первые концы статорных обмоток которого соединены по схеме звезды, и сельсин-приемник, подключаемый к сельсину-датчику и выполняющий роль задатчика координат точек срабатывания исполнительных органов 2.Это устройство громоздко, в нем необходимо применять сложные усилители, а также блоки ограничения угла поворота сельсинаприемника пределами 180.Цель изобретения - упрощение устройства.Это достигается тем, что устройство содержит сдвоенные потенциометры, включенные между вторымц концами статорцых обмоток ".ельсцна-датчика,На чертеже прсдставлена схема устройства.Она включает в себя сельсин-датчик 1,сдвоенные потенцнометры 2, 3, 4 с движками 5 5 - 10, причем сельсин-датчик 1 состоит изротора 11 и статорных обмоток 12.Устройство работает следующим образом.При повороте ротора 11 сельсцна-датчика 1в пределах 120 происходит последовательный 10 пеРевоРот фазы напРЯжений Уь Ув и С 1 соответственно между движками 5 ц 8, б ц 9, 7 и 10 потенциометров 2, 3, 4.Пусть переворот фазы напряжения У, произойдет при повороте ротора 11 на некото рый угол х от исходного положения. Прц смещении движков 5 ц 8 потенццометра 2 вниз или вверх ца некоторую величину переворот фазы напряжения У, наблюдается уже при повороте ротора 1 соответственно на угол 20 а+Ла, цлц а - Ла. от исходного положения.Аналогично, смещая движки б, 9 и 7, 10потенццометров 3, 4 можно менять координаты рабочего органа (ца чертеже нс показан), кинематцческц сьязанцого с сельсццом-датчц ком 1, в котором происходит переворот фазынапряжений У, Уна выходе устройства,11 а чертеже показано последовательноевключение трех потенццометров, в общем600523 Формула изобретения Составитель И, Колокольцов ктор И. Грузова Техрсд И, Михайлова Корректор И, ПозняковскЗаказ 372/181-1 ПО 1 одписн Изд.349осударственного комитета С но делам изобрстсний113035, Москва, Ж, Рауш Тираж 1047вета Министров СССРоткрытийкая наб., д. 4/5 ииографнн ир. Сапунова, 2 случае возможно включсннс и потснцпомстров как последовательно, так и параллельно. При п последовательно включенных потенциометрах с равными сопротивлениями пределы регулирования фазы напряжении У60на их выходах сс=+ - , при параллельином - а=+-60.Использование данного устройства в системах программного управления позвол,п значительно упростить и удешевить зти системы, причем благодаря простоте реализации опо может применяться в качестве путевых командоаппаратов с дистанционной перестройкой команд по пути перемещения рабочего органа,Программное задающее устройство, содержащее сельсин-датчик, первые концы статор 5 пых обмоток которого соединены по схемезвезды, отличающееся тем, что, с цельюупрощения устройства, оно содержитсдвоенные потенпиометры, включенные между вторыми концами статорных обмоток сель 10 сина-датчика.Источники информации,принятые во внимание при экспертизс1, Авторское свидетельство СССР Лов 113870,кл, Ст 05 В 19/04, 1957.15 2. Шляндин В. М. Основы автоматики. М.,Госэнергоиздат, 1958, с, 156 в 1.
СмотретьЗаявка
2066990, 14.10.1974
ОДЕССКОЕ СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО СПЕЦИАЛЬНЫХ СТАНКОВ
МАРАНЦМАН ВЛАДИМИР ГРИГОРЬЕВИЧ, РАШКОВИЧ МИХАИЛ ПАВЛОВИЧ, ТРОСТАНОВСКИЙ БОРИС АЛЕКСАНДРОВИЧ, ШКЛОВСКИЙ БОРИС ИСААКОВИЧ
МПК / Метки
МПК: G01B 7/30, G05B 19/02
Метки: задающее, программное
Опубликовано: 30.03.1978
