Согласующий трансформатор с раздельной регулировкой модуля и фазы коэффициента отражения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

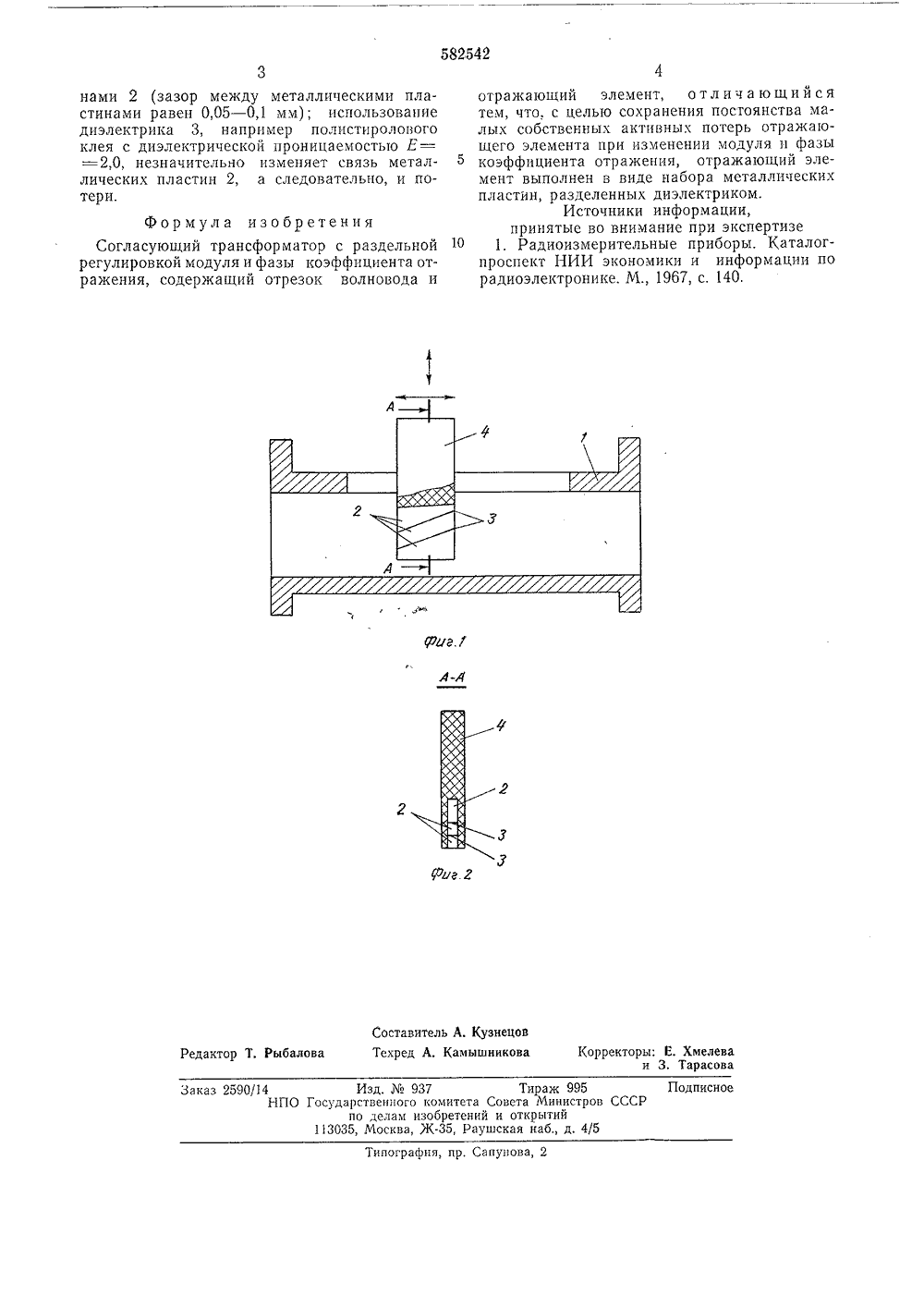

гЩ, ";.: ;О " И ЕИЗОБРЕТЕНИЯК А 83 ЮРСКОМУ СВИДЕТЕХ 1 ЬСТВУ 1 ц 582542 Союз Советских Социалистических Республик) Приоритет вета Министров СССРо делам изобретений и открытий(45) Дата опубликования описания 21.11.77, А. Пузанов и А ахомов Заявитель ФОРМАТОР С И ФАЗЫ КОЭФФЖЕНИЯ ЕЛЬНОЙИЕНТА укция согласуюг. 2 - сечение по матор с раздельн фазы коз ффициен езок волновода 1 ыполненный в ви астин 2, разделе(54) СОГЛАСУЮЩИЙ ТРА РЕГУЛИРОВКОЙ МОДУ ОТИзобретение относится к технике СВЧ.Известен согласующий трансформатор с раздельной регулировкой модуля и фазы коэффициента отражения, содержащий отрезок волновода и отражающий элемент 11,Однако такой трансформатор не обеспечивает сохранения постоянства малых собственных активных потерь отражающего элемента при изменении модуля и фазы коэффициента отражения.Цель изобретения - сохранение постоянства малых собственных активных потерь отражающего элемента при изменении модуля и фазы коэффициента отражения.Для этого в предлагаемом согласующем трансформаторе с раздельной регулировкой модуля и фазы коэффициента отражения, содержащем отрезок волновода и отражающий элемент, отражающий элемент выполнен в виде набора металлических пластин, разделенных диэлектриком. На фиг. 1 показана конщего трансформатора; наА - А на фиг. 1.Согласующий трансфоррегулировкой модуля иотражения содержит отротражающий элемент, внабора металлических пл ных диэлектриком 3 и вклеенных в диэлектрический держатель 4.Согласующий трансформатор работает следующим образом.5 Прп выполнении отражающего элемента нзнабора металлических пластин 2 частотные резонансы каждой металлической пластины 2 сдвигаются в область более высоких частот: чем больше металлических пластин 2, тем 10 меньше их размеры (при одной и той же полной длине) и более высокочастотными становятся их собственные резонансы, Токи, наводимые на металлические пластины 2, расположенные вне волновода 1, оказываются ма лыми при малых связях между отдельнымиметаллическими пластинами 2 по СВЧ-полю.Переизлучение из волновода 1 существенноуменьшается, а эффективность отражения электромагнитной волны внутри волновода 1 20 практически не изменяется при сохраненииобщей длины, так как масса отражающего металла в волноводе сохраняется, При этом появляется возможность увеличить полную длину отражающего элемента до величин, 25 больших 0,24 а, где а - ширина волновода 1,т, е. создать коэффициент стоячей волны больше 2,0 без ощутимого возрастания активных потерь.Малая связь обеспечивается малой торцо вой емкостью между металлическими пластпРедактор Т. Рыбалова Заказ 2590/14 Изд937 Тираж 995 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Типография, пр, Сапунова, 2 нами 2 (зазор между металлическими пластинами равен 0,05 - 0,1 мм); использование диэлектрика 3, например полистиролового клея с диэлектрической проницаемостью Е= =2,0, незначительно изменяет связь металлических пластин 2, а следовательно, и потери,Формула изобретенияСогласующий трансформатор с раздельной регулировкой модуля и фазы коэффициента отражения, содержащий отрезок волновода и отражающий элемент, о т л и ч а ю щ и й с ятем, что. с целью сохранения постоянства малых собственных активных потерь отражающего элемента при изменении модуля и фазыкоэффициента отражения, отражающий элемент выполнен в виде набора металлическихпластин, разделенных диэлектриком,Источники информации,принятые во внимание при экспертизе10 1. Радиоизмерительные приборы, Каталогпроспект НИИ экономики и информации порадиоэлектронике. М., 1967, с. 140,
СмотретьЗаявка
2347715, 12.04.1976
ПРЕДПРИЯТИЕ ПЯ А-1067
ПУЗАНОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ, ПАХОМОВА АНТОНИНА СЕРГЕЕВНА
МПК / Метки
МПК: H01P 3/08
Метки: коэффициента, модуля, отражения, раздельной, регулировкой, согласующий, трансформатор, фазы
Опубликовано: 30.11.1977
Код ссылки
<a href="https://patents.su/2-582542-soglasuyushhijj-transformator-s-razdelnojj-regulirovkojj-modulya-i-fazy-koehfficienta-otrazheniya.html" target="_blank" rel="follow" title="База патентов СССР">Согласующий трансформатор с раздельной регулировкой модуля и фазы коэффициента отражения</a>
