Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 565387
Автор: Козлов
Текст

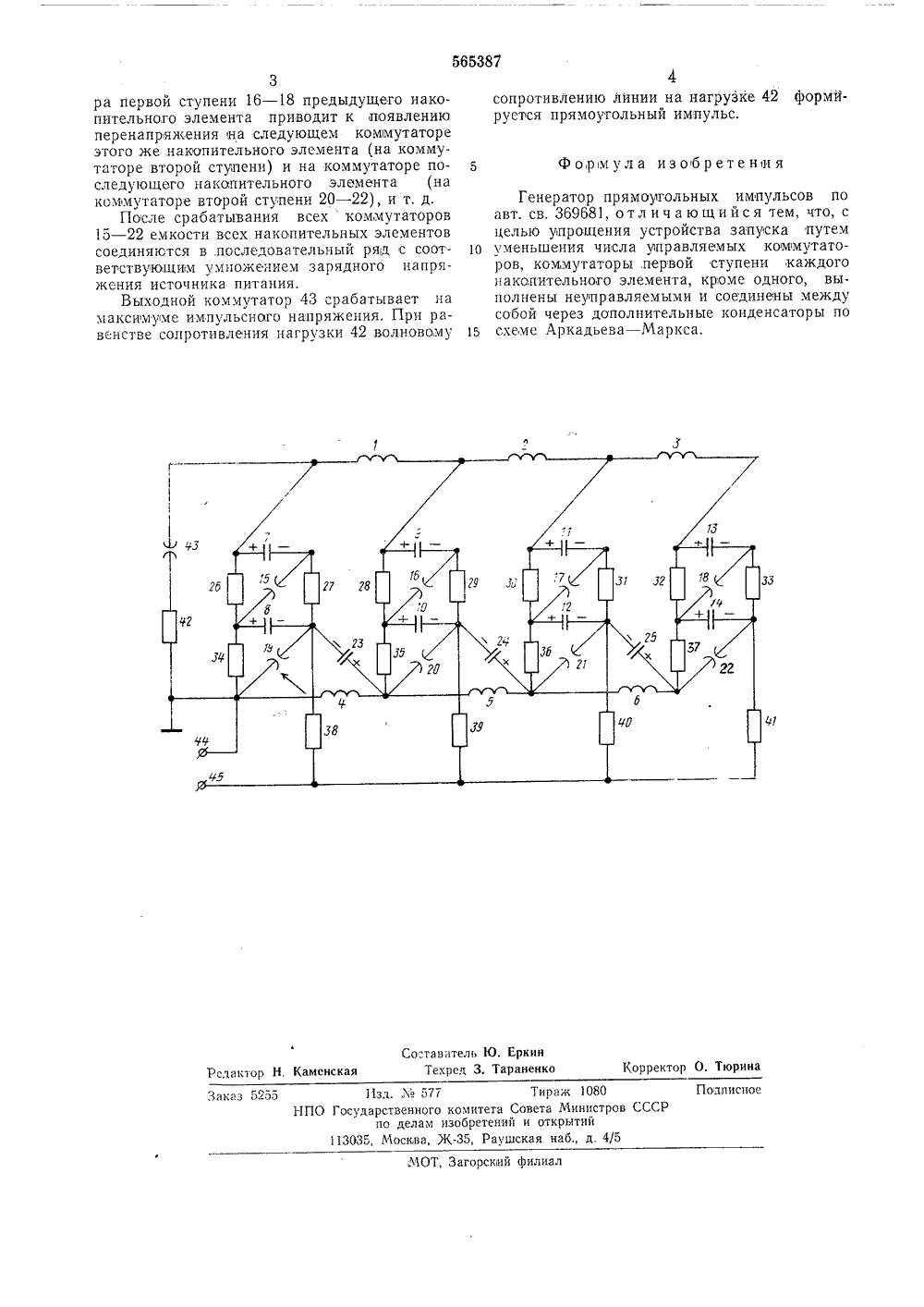

(51) М. Кл. Н ОЗК 35 Государственный комитет Совета Министров СССР по делам иэооретений. и открытий15.07.77. Бюллетень26 пуолико Дата опубликования описания 23,08.7(71) Заяви епродзержинский ордена Трудового Красного Знамен индустриальный институт им. М. И. Арсеничева 54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСО 1Изобретение относится к радиотехнике и мокет быть использовано в импульсных передающих устройствах.По основному авт. св. 369681 известен генератор прямоугольных импульсов, содержщий искусстве;ную формирующую линик, образованную катушками индуктивности и накопительными элементами, соединенными по схеме Аркадьева - Маркса, и конденсаторы с запускающими коммутаторами.Однако этот генератор сложен и имеет большое количестьо управляемых коммутаторов.Цель изобретения - упрощение устройства запуска за счет уменьшения числа управляемых коммутаторов.Для этого в предлагаемом генераторе прямоугольных импульсов коммутаторы первой ступени каждого накопительного элемента, кроме одного, выполнены неуправляемыми и соединены между собой через дополнительные конденсаторы по схеме Аркадьева - Маркса.На чертеже приведена принципиальная электрическая схема генератора прямоугольных импульсов.Генератор прямоугольных импульсов содержит искусственную формирующую линию, образованную катушками индуктивчости 1 - 6 и накопительными элементами (конденсаторами) 7 - 14, соединенными по схеме Аркадьева - Маркса через коммутаторы 15 - 18 и19 - 22.Коммутаторы 19 - 22 образуют первуюступень, в которой коммутаторы 20 - 22 вы 5 полнены неу 1 правляемыми и соединены междусобой через дополнительные конденсаторы 23,24 и 25.Коммутатор 19 выполнен управляемым. Кнакопительным элементам (конденсаторам)10 7 - 14 подключены импедансы 26 - 41.Нагрузка 42 подключена к выходу искусствеппой формирующей линии через выходнойкоммутатор 43. К клеммам 44 и 45 подключастся источник питания.15 Генератор прямоугольных импульсов работает следующим образом.В исходном состоянии все конденсаторы7 - 14 заряжены до напряжения источника питания, После срабатывания управляемого ком 20 мутатора 19 потенциал точки соединения конденсаторов 8 и 23 численно становится равным нулю, а потенциал точки соединения импедансов 26, 34 и точки соединения конденсатора 23 и импеданса 35 становится равным25 напряжению источника, питания. Напряжениена кдоимутаторах 15 и 20 равно удвоенномунапряжению источника питания. Таким образом, коммутаторы 15 и 20 срабатывают придвойном перенапряжении,30 В,последующем срабатывание комиутато565387 Составитель Ю. Еркинаменская Текред 3, Тараненко Корректор О, Тюрина тактор и Тираж 1080овета Министри открытийкая наб., д. 4 113 д. М 577 Государственного комитета по делам изобретени 113035, Мосгьва, Ж, РаушЗаказ 5 оэНП одпис ОТ, Загорский филиал 3ра первой ступени 16 - 18 предыдущего накопительного элемента приводит к появлению перенапряжения на следующем коммутаторе этого же накопительного элемента (на коммутаторе второй ступени) и на коммутаторе последующего накопительного элемента (на коммутаторе второй ступени 20 - 22), и т. д.После срабатывания всех коммутаторов 16 - 22 емкости всех накопительных элементов соединяются в последовательный ряд с соотвегствующим умножением зарядного напряжения источника питания,Выходной коммутатор 43 срабатывает на максимуме импульсного напряжения, При равенстве сопротивления нагрузки 42 волновому сопротивлению линии на нагрузке 42 формйруется прямоугольный импульс,5 Фо,ромула изобретения Генератор прямоугольных импульсов поавт. св. 369681, о т л и ч а ю щ и й с я тем, что, с целью упрощения устройства запуска путем 10 уменьшения числа управляемых коммутаторов, коммутаторы первой ступени каждого накопительного элемента, кроме одного, выполнены неуправляемыми и соединены между собой через дополнительные конденсаторы по 15 схеме Аркадьева - Маркса.
СмотретьЗаявка
2107709, 25.02.1975
ДНЕПРОДЗЕРЖИНСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНДУСТРИАЛЬНЫЙ ИНСТИТУТ ИМ. М. И. АРСЕНИЧЕВА
КОЗЛОВ МИХАИЛ ИВАНОВИЧ
МПК / Метки
МПК: H03K 3/53
Метки: генератор, импульсов, прямоугольных
Опубликовано: 15.07.1977
Код ссылки
<a href="https://patents.su/2-565387-generator-pryamougolnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор прямоугольных импульсов</a>
