Формирователь импульсов

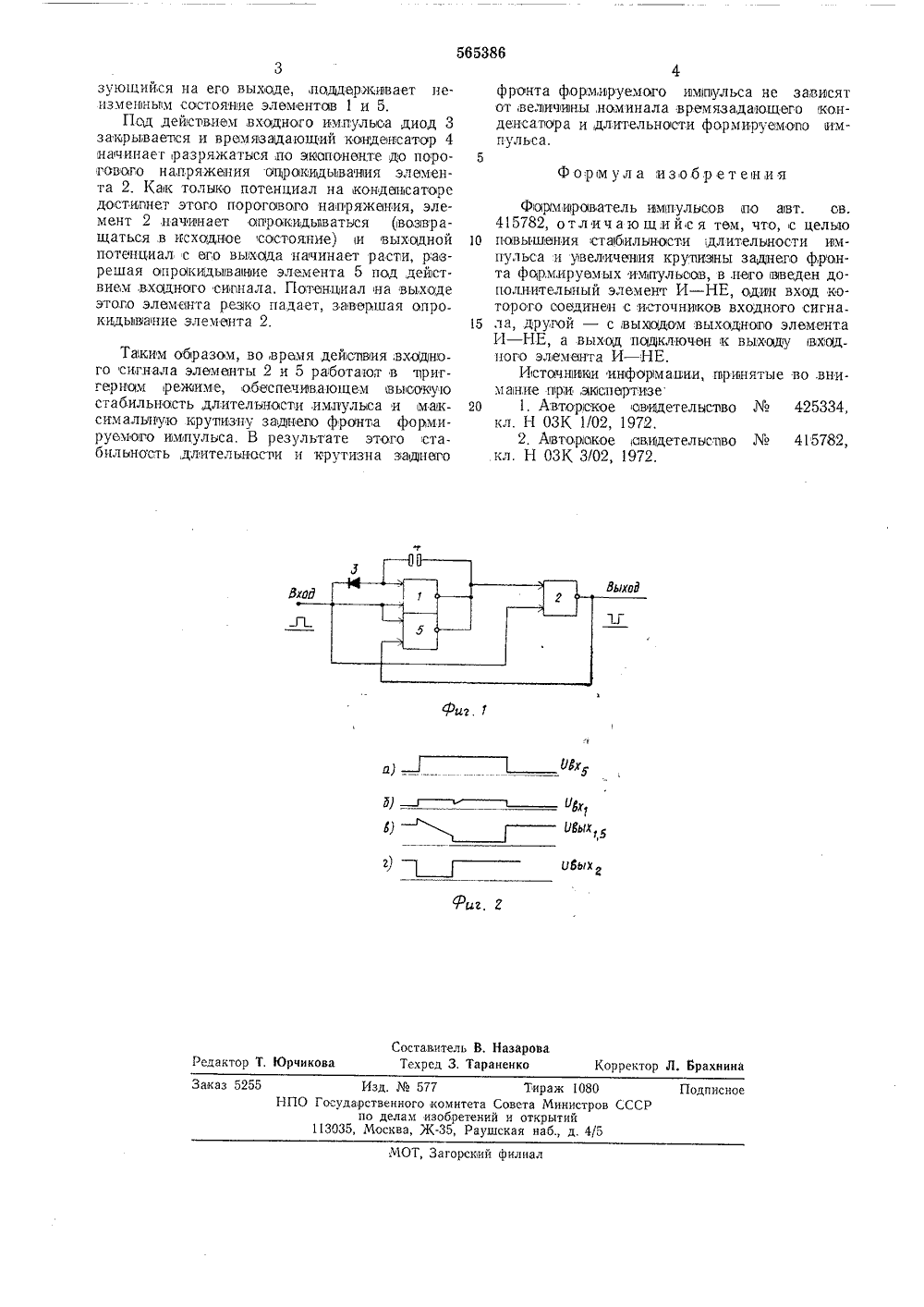

(51) М. Кл.2 Н ОЗК 21) 2125178/2 заявки-рисоединени Госуда Совета твенныи номитетМинистров СССРи изобретенийоткрытий 23) Присрите(54) ФОРМ ЛЬСОБ АТЕЛЬ Н 1Изобретение отндсится к области вычислительной и импульаной техниии и может быть использовано в преобразователях информации.Известен формирователь импульсов, содержащий логические схемы, триггер, диод и конденсатор 11, Однако этот форм 1 ирователь сложен, так как содержит приггер.В авт. св,415782 описан формирователь импульсов, содержащий входной и выходной логичеакие элементы И - НЕ, диод и кондея сатор. Причем первый вход входного элемента И - НЕ соединен с одним из входов выходного элемента И - НЕ и,катодом диода, анод которого соединен с вторьпм входом входного элемента И - НЕ и через,конденсатор с выходом входного элемента И - НЕ, а другой вход выходного элем,ента И, - НЕ подклточен к выходу входного элемента И - НБ. Однако такой формирователь имеет недостаточную стабильность длительности импульсов и недостаточно вьисокую крутиану заднего фронта формируемых импульсов.Цель, изобретения - повышение стабильности длительности импульсов и увеличание крутизны заднего фронта формируемых импулысов. Это достигается в предлагаемом формирователе, содержащем входной и выхОдной логические элементы И - НЕ, диод и конденсатор, тем, что в него введен дополнительный элемент И - НЕ, один вход которого соединен с источником входного сигнала, другой - с выходом выходного элемента И - НЕ, а выход подклочен к выходу входного элемента 5 И - НЕ.На фиг. 1 представлена структурная электрическая схема формирователя импульсов; на фиг, 2 - временная,диа 1 грамма его работы.Форм 1 ирователь импульсов содержит вход 1 о ной элемент И - НЕ 1,;выходной элементИ - НЕ 2, разделительный диод 3, времязадающий кон 1 денсатор 4, дополнительный элемент И - НЕ 5, образуюпоий с входным элементом одну схему 2 И - ИЛИ - Е.15 Работает формирователь импульсов следу.ющим образом.В исходном состоянии, когда входной импульс положительной полярности опсутспвует, О на входах элементов 1,5 (Уфиг. 2 а, б) и2 присутствует .ниакий потенциал, а на,выходах этих элементов (У 8 ыд фиг. 2 в, г) -высокие потенциалы. При этом диод 3 открыт и дремязадающий конденсатор 4 заряжен током, протекающим через выходы элементов 1,5 и открытый диод.С приходом переднего фронта входногоимпульса положительной полярности опроки дывается элемент 2 и визкий потенциал, обра565386 4фронта формируемого ымпульса не заввсят от,величлны,номинала времязадающего конденсатора и,длительности формируемого импульса.5 Формирователь импульсов ао авт. св.415782, от,личающ,ий с я тем, что, с целью 10 повьндения ста 1 билыности 1 длителыности вмпульса и увеличевия крупилины заднего фронта формируемых импульсов, в .него введен дополнительный элемент И - НЕ, один вход которого соединении с источников входного сигна ла, другой - с вых 1 одом выходного элементаИ НЕ, а выход подключен к вььходу ахойного элемента И - НЕ.Источниии информации, дринятые во,вниман,ие пр;и эиспертвзе20 1, Авторское сэцдетелыспво425334,кл. Н ОЗК 1/02, 1972.2, авторское,авидетелыспво415782,кл. Н ОЗК 3/02, 1972. фи 08 х 1Иы,5 бь г,г. Составитель В. НазаровТехред 3. Тараненко Корректор Л. Брахни едактор Т. Юрчикова каз 525 Тираж 1080та Министров СССоткрытийя наб., д. 4/5 Изд,577 1 ПО Государственного комитета Со но делам изобретений и 113035, Москва, Ж, РаушскПодпис МОТ, Загорский филиал 3зующийся на его выходеподдержввает неизменныи состояние элементов 1 и 5.Под,действием,входного импулыоа диод 3 закрывается и времяеадающий конденсатор 4 начинает разряжатыся ло эиопоненте до порогового напряжения ацроиидывавия элемента 2. Как толыко потенциал на конденсаторе достигнет этого порогового напряжения, элемент 2 начинает опрокидыватыся (возвращаться,в исходное состояние) и выходной потенциал с его вьвхОда начинает расти, разрешая опрокидьвваяие элемента 5 пад,девствием,вхо 1 дного сигнала. Потенциал на выходе этого элемента резко падает, завершая опро кидыаание элемента 2,Таким образом, во,время,дейгпвия,входиого сигнала элементы 2 и 5 работают в приггерном реииме, обеспечявающем высокую стабильность длительности импульса и максималыную ырупизну заднего фронта формируемого ямпульса. В результате этого стабильность,длителынссги и крутизна заднего Ф о р м у л а:и з о б р е т е 1 н и я
