Номер патента: 552682

Автор: Потякин

ZIP архив

Текст

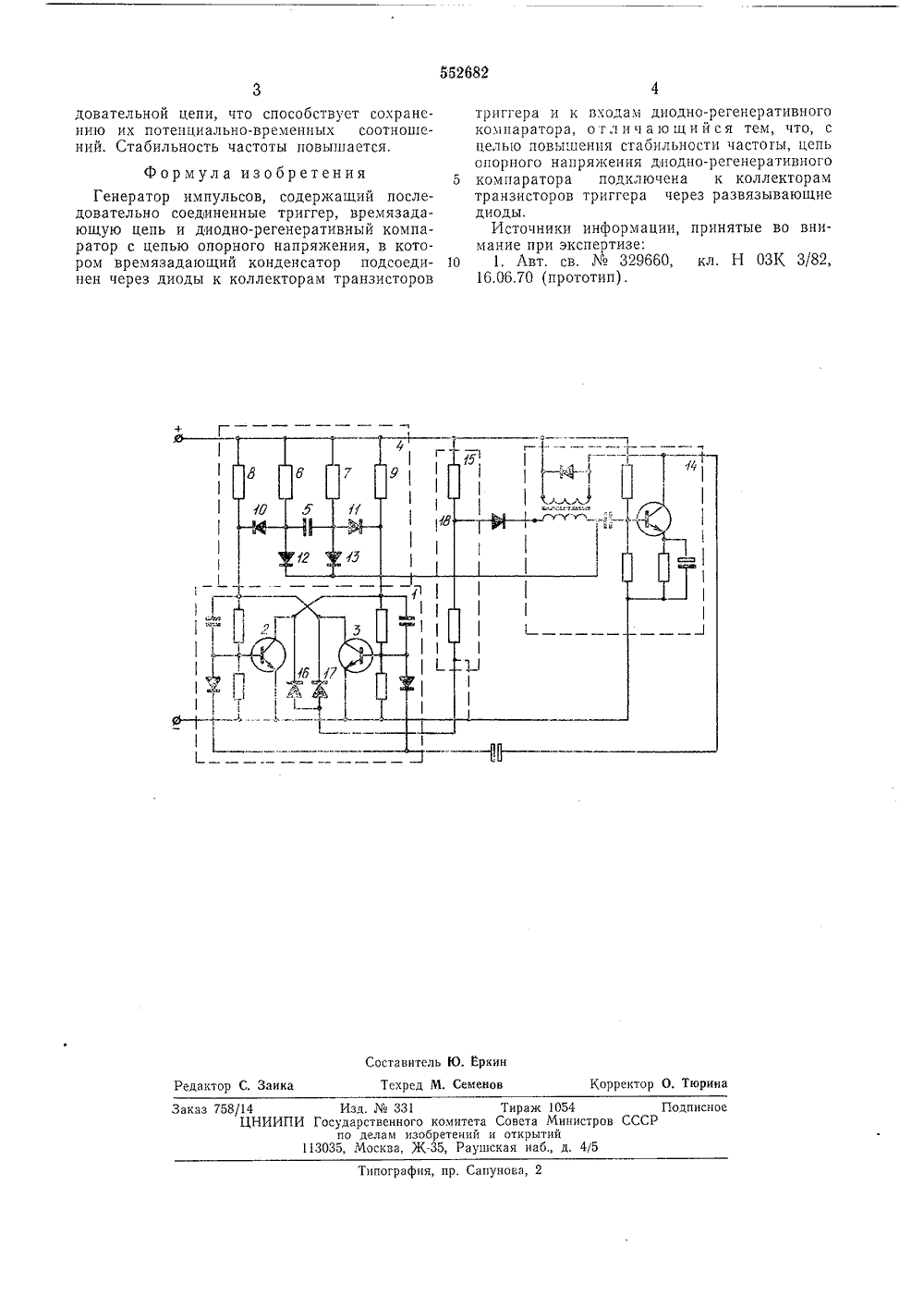

. свид-ву 51) М. Кл,Н 25,07,75 (21) 215891 2) Заявл вкирисоединением 3) Приоритет Государственный комитет Совета Министров СССР ло делам изобретенийи открытий 53) УДК 621.374(088.8) бликовано 30.03.7а опубликования юллетень Ъ ания 29.04,72) Автор изобретени(54) ГенеРАтО ПУЛЬСО т 10, 11 скол оответственндиодно-реге 10 Изобретение относится к радиотехнике и может быть использовано в качестве генератора в устройствах автоматики.Известен генератор импульсов, содержащий последовательно соединенные триггер, времязадающую цепь и дсиодно-регенеративный компаратор с цепью опорного напряжения, в котором времязадающий конденсатор подсоединен через диоды к коллекторам транзисторов триггера и к входам диодно-регенеративного компаратора 11. Однако этот генератор импульсов обладает пониженной стабильностью частоты.Цель изобретения - повышение частоты генератора импульсов.Для этого в предлагаемом генераторе импульсов цепь опорного напряжения диоднорегенеративного компаратора подключена к коллекторам транзисторов триггера через развязывающие диоды,На чертеже приведена принципиальная электрическая схема предлагаемого генератора импульсов.Генератор импульсов содержит последовательно соединенные триггер 1, выполненный на транзисторах 2, 3, времязадающую цепь 4, состоящую из времязадающего конденсатора 5, резисторов б - 9 си диодов 10 - 13, диоднорегенеративный компаратор 14 с цепью 15 опорного напряжения, Времязадающий конденсатор 5 соединен через диодьлекторами транзисторов 3, 2 с о, а через диоды 12, 13 - с входонеративного компаратора 14.5 Цепь 15 опорного напряжения подключенак коллекторам транзисторов 2 и 3 триггера 1 через диоды 1 б, 17 соответственно.Генератор импульсов работает следующимобразом.Пусть в исходном состоянии транзистор 2закрыт, а транзистор 3 открыт. Конденсатор 5 разряжаегся через резистор 7 до потенциала точки 18 цепи 15 опорного напряжения, подключенный через развязывающий диод 17 15 к открытому транзистору 3. В этот момент вдиодно-регенератпвном компараторе 14 развивается регенеративный процесс и вырабатывается импульс, перебрасывающий триггер 1 в другое устойчивое состоявшие, а потенциал 20 левой обкладки времязадающего конденсатора 5 становится положительным. Цепь 15 опорного напряжения через развязывающий диод 1 б подключается к открытому транзи-стору 2. Далее процессы повторяются. При 25 этом изменение параметров транзисторов 2и 3 триггера 1, например, от изменения температуры окружающей среды равнозначно влияет на времязадающую цепь 4,и цепь 15 опорного напряжения, так как транзисторы 2 30 и 3 являются их общими элементами в после52682 Составитель 1 О. Ерк стор С. Заика Техред М. Семен ректор О. Тюри Тираж 1054Совета Миниоткрытийая наб., д. Изд.331И Государственного комитета по делам изооретений и 113035, Москва, Ж, Раушс аз 758/14ЦН одписн ов С/5 ипографня, пр. Сапунова, 2 довательной цепи, что способствует сохранению их потенциально-временных соотношений. Стабильность частоты повышается. Формула изобретенияГенератор импульсов, содержащий последовательно соединенные триггер, времязадающую цепь и диодно-регенеративный компаратор с цепью опорного напряжения, в котором времязадающий конденсатор подсоединен через диоды к коллекторам транзисторов триггера и к входам диодно-регенеративного компаратора, отличающийся тем, что, с целью повышения стабильности частоты, цепь опорного напряжения диодно-регенеративного 5 ком пар атора подключена к коллекторамтранзисторов триггера через развязывающие диоды.Источники информации, принятые во внимание при экспертизе:10 1. Авт, св,329660, кл. Н ОЗК 3/82,16.06.70 (прототип) .

Смотреть

Заявка

2158911, 25.07.1975

ПРЕДПРИЯТИЕ ПЯ Г-4715

ПОТЯКИН ВЛАДИМИР ФЕДОРОВИЧ

МПК / Метки

МПК: H03K 3/84

Метки: генератор, импульсов

Опубликовано: 30.03.1977
