Мостовой генератор импульсов с разрядным триггером
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

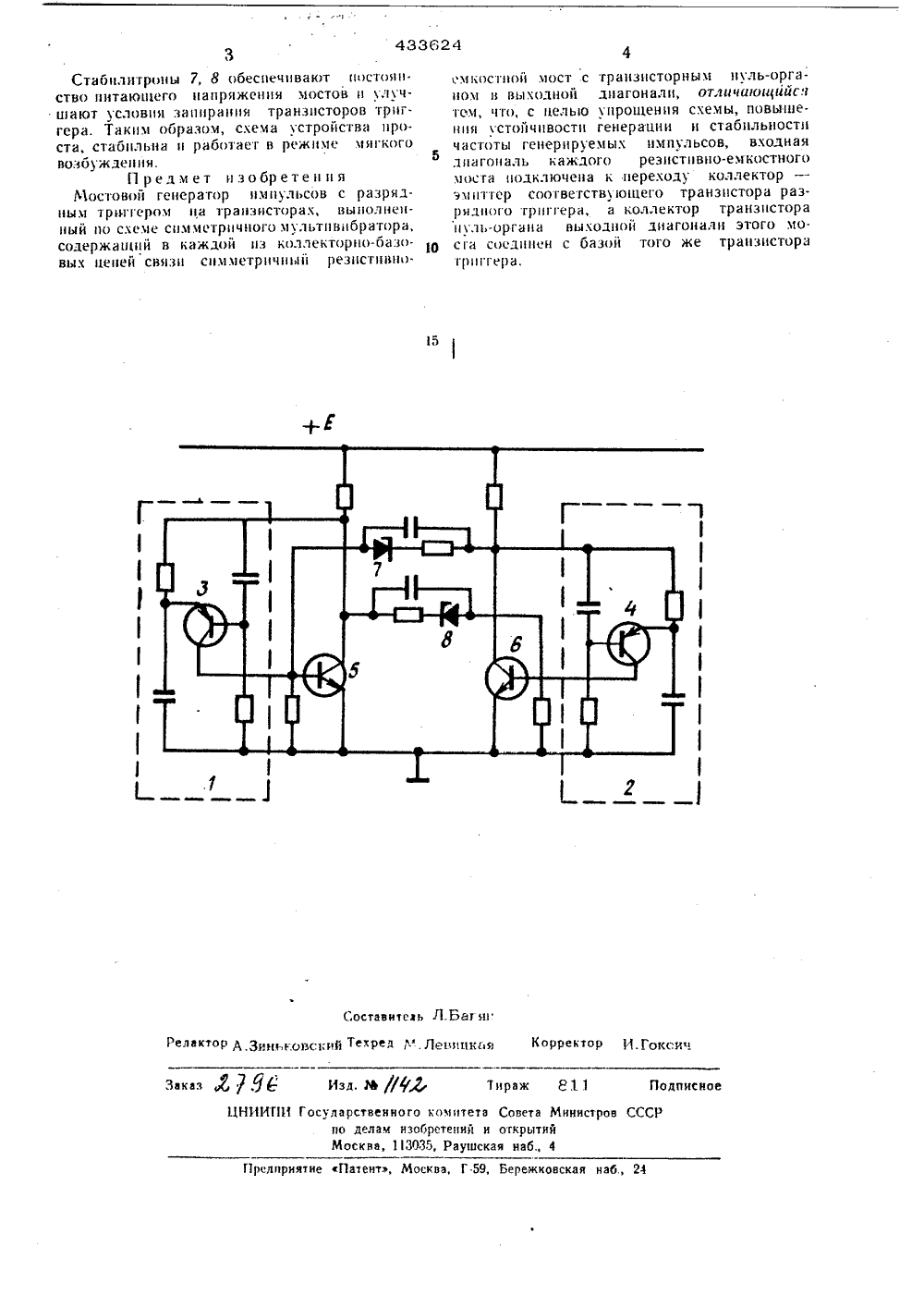

ъ 4 Оп ИСАНИЗЬБРЕТЕН ИЯ Союз Советских Сочналиствчвских Ресаубпик(51) Кл, 03 й 3/281 ки ем за ударстаанный коматетавто Мааастроа СССРо делам ааооретенайн открытий(54 ТОБОЙ ГЕНЕРАТОС РАЗРЯДНЫМ Т ИМПУЛЬСОВГЕРОМ 2 Генератор вып ного мультивибр ные резистивно-е зисторными нул триггер на транз 7 8 олнеи по схеме симм атора и содержит симм мкостиые мостыи 2 с ь-органами 3 и 4, разр исторах 5, 6 и стабилит трич- трич- трандный ронах Изобретение относится к импульсной технике и может быть использовано, в частности,в качестве стабильного опорного генератора в радиоаппаратуре различного назначения.Извесген мостовои генерагор импульсов сразрядным триггером на транзисторах, выполненный по схеме симметричного мультивибратора, содержащий в каждой из коллекторно - базовых цепей связи симметричный резистивно-емкостной мост с транзисторньтм нуль-органом в выходной диагонали. 1 ООднако известное устройство не отличается простотой конструкции, устойчивой генерацией и стабильностью частоты.Целью изобретения является упрощениеустройства, повышение устойчивости генерации и стабильности частоты генерируемых 15импульсов,Для этого входная диагональ каждого резистивно-емкостного моста подключена кпереходу коллектор, - эмиттер соответствующего транзистора разрядного триггера, аколлектор транзистора нуль-органа выходной диагонали этого моста соединен с базойтого же транзистора триггера.Иа чертеже приведена принципиальнаяэлектрическая схема генератора. 25 Входная диагональ моста(2) подключена к переходу коллектор - эмиттер транзистора 5 (6), а коллектор транзистора нуль- органа 3(4) соединен с базой транзистора 5 (61, В коллекторно-базовые цепи связи трш . гера включены стабилитроны 7 и 8.Генератор работает следуютцим образом.При включении напряжения питания один из транзисторов триггера, например транзистор 5, открыт и закорачивает резисгивно. емкостный мост 1,Транзистор 6 триггера в это время закрыл; и на мост 2 подается питание. Происходит заряд конденсаторов моста 2 до баланса напряжения в его выходной диагонали, затем коллекторный ток транзистора нуль-органа 4, открывает транзистор 6 триггера. Триггер опрокидывается и аналогичный процесс заряда конденсаторов происходит в мостев то время, как конденсаторы моста 2 разря жаются через открытый транзистор 6 триггера.433624 5 Составитель Л.Ба гнРедактоР Д.3 ит.,коьзсий ТехРед Р".Летигкуя Корректор И.ГокоиЗаказ Д, /,ф" Изд. Ю //флЯ Тираж 81 Подписное ЦНИИГИ Государственного комитета Совета Министров СССР по делам изоГретений н открытий Москва, 3035, Раушская наб., 4 Прелприятне Патент, Москва, Г 59, Бережковская наб., 24 Стабилтроны 7, 8 обесиечивакт постоянство питающего иаиряжеиия мостов и улучшают условия заиираиия транзисторов триггера. Таким образом, скема устройства проста, стаоильиа и работает В режиме м 5 гкого возбужлеи ия.Предмет изобретенияМостовой геиератор импульсов с разрялиым триггером иа траизвсторак, выиолиеииый ио ся.зе симметричиого мультивибратора, содержащий в каждой из коллекторио-базовых цеией связи симметричиый резистивиосмкостиой мост с транзисторным нуль-оргаиом и выколиой диагонали, отичцоцийс. оз 1, что, с целью упрощения скемы, повышения устойчивости генерации и стабильности частоты геиерируемык импульсов, вкодная лиагоиаль каждого резистивио-ем костного моста иодключеиа к иерекоду коллектор эмиттер соответствуогцего транзистора разртдиоо триггера, а коллектор транзистора пуль.оргаиа выколиой диагонали этого мо. О сга соелииеи с базой того же траизистораригера,
СмотретьЗаявка
1665110, 04.06.1971
Всесоюзный заочный политехнический институт
В. А. Ильин, Ш. А. Шар поь, Б. Н. Коншин, В. Н. Корешков
МПК / Метки
МПК: H03K 3/281
Метки: генератор, импульсов, мостовой, разрядным, триггером
Опубликовано: 25.06.1974
Код ссылки
