Потякин

Номер патента: 1787445

Опубликовано: 15.01.1993

Авторы: Гребенек, Еремин, Нифонтов, Осипова, Потякин, Рыжов

МПК: A62C 2/00

Метки: горящего, жидкого, металла, пассивного, тушения

...применения специальных порошковых составов, устройств их подачи и систем сигнализации. При этом не требуется участия людей, что крайне важно, если протечки произошли, например, в контуре с повышенной радиоактивностью,30 3540 45 50 55 текание конвективных газовых потоков. Поверхность жидкого металла совместно с горизонтальной пластиной образует плоский газовый слой, в котором процесс тепломассообмена осуществляется посредством ячеек Бенара. При этом происходит прогрев пластины, уменьшается перепад температур в вертикальном направлении. В результате, естественно конвективное движение газовой среды в слое вырождается и вблизиповерхности металла создаются критические для процесса горения газодинамические условия.Конструкция патрубков...

Номер патента: 1755814

Опубликовано: 23.08.1992

Авторы: Гребенек, Еремин, Нифонтов, Осипова, Потякин, Рыжов

МПК: A62C 3/06

Метки: горящих, жидкостей, тушения

...равной д по пути, указанному стрелками на фиг. 1, Приемный элемент устройства может иметь различную форму.Например, верхний участок приемного элемента может быть цилиндрическим. В этом случае также предусмотрены зазоры д для выхода избытка воздуха и сообщения с аомтсферой. Следует подчеркнуть, что конструкция устройства обеспечивает тушение горящих жидкостей, процесс горения которых протекает в газовой фазе и сопровождается поглощением окислителя из окружающей среды. При этом не требуется традиционных огнетушащих средств и методов активного тушения, Экспериментальные исследования и полигонные испытания макетов заявляемого устройства показали, что оно позволяет повысить эффективность сэмотушения горючих жидкостей и расширяет...

Номер патента: 1676639

Опубликовано: 15.09.1991

Авторы: Гранин, Гребенек, Еремин, Потякин, Прадедович, Цыганков, Чибисов

МПК: A62C 3/06

Метки: горящих, жидкостей, тушения

...ними, которые определяются из соотношения с учетом потребностей защищаемого предприятия,Трубы 4, размещенные в обечайке 5, изготовлены из тонкого напорного материала, обладающего низкой теплопроводностью, Они могут иметь общие стенки, что уменьшает площадь смачиваемой поверхности, Высота незаполняемости части труб определяется из соотношения Н 12 бэк, где дэкв - эквивалентный диаметр трубы. Днище емкости имеет уклон в направлении сливного патрубка и запорный вентиль 6, предназначенный для удаления жидкости. Вертикальные трубы 4 у днища емкости сообщаются. между собой плоскостью, в которой размещены параллельные пластины, Расстояние нижних торцов труб от днища емкости не превышает иэ эквивалентного диаметра.Съемная направляющая слив...

Номер патента: 1463317

Опубликовано: 07.03.1989

Авторы: Добриков, Коротких, Мелихов, Потякин

МПК: A62C 3/12

Метки: горючих, жидкостей, загораний, предотвращения, тушения

...не заполняемых жидкостью, получена на основании экспериментальныхданных. При этом использованы следующие жидкости: диэтиловый эфир, толу"ол, осветительный керосин, бензинА, гексан, дизельное топливо,трансформаторное масло,Из формулы следует, что значениеН зависит от свойств защищаемой отзагораний жидкости и площади Я эквивалентного сечения труб.В результате обработки экспериментальных данных по нахождению высотыпошуханич горючих жидкостей в труб"ках различных диаметров (0,011-0,95 м)методом анализа размерностей определены две основные области, характеризуемые интервалами значений температурного критерия (1 а) и (16) и критерия Прандтля (2 а) и (26).Первая область (1 а) и (16) соответствует легко испаряющимся жидкостям с...

Номер патента: 824000

Опубликовано: 23.04.1981

Авторы: Калинкин, Мелихов, Пахомов, Потякин

МПК: G01N 25/52

Метки: зажигания, минимальнойэнергии, твердых

...определяют следующим образом:устанавливают электрод 3 относительно образца 1 на определенном рассто-янии и создают в экспериментальной камере необходимую газовую среду.При заданных параметрах газовойсреды воздействуют на образец материала высоковольтным разрядом известноймощности. Определяют время задержкизажигания образца 1 и соответствующийему подъем температуры калориметра 4.Рассчитывают тепловые потери в элект-.роде 3 по формулеЕ = НЬТо,где НК - постоянная калориметрическойсистемы;Т - подъем температуры калориКметра за время от начала воздействия разряда до.моментазажигания.Энергию зажигания образца испытываемого материала определяют по формулеЬЕ = Ир - Е 1. За минимальную энергиюзажигания принимают наименьшее значение, получаемое...

Номер патента: 796393

Опубликовано: 15.01.1981

Авторы: Болодьян, Калинкин, Мелихов, Потякин, Родэ

МПК: E21B 35/00

Метки: газовыхфонтанов, тушения

...амплитуда пульсаций можетдостигаты 50 от максимального диаметра горящей струи. Для исключенияперехода горения с одной струи на другую трубы следует развести на уголболее 30. С учетом запаса предпочтительным является угол, равный 40и котором обеспечивается, какпоазали эксперименты, надежная работа устройства.Следует отметить, что с увеличением угла разведения труб повышаются потери скоростного напора струи и возрастают динамические нагрузки на устройство. При больших углах это может привести к снижению эффектив,ности тушения фонтана и неоправдан- Щ ному увеличению массы устройства.Для обеспечения надежного перекрытия фонтана при наезде размер сечения труб в направлении, перпендикулярном движению, выбирается в нес д колько раз большим...

Номер патента: 787966

Опубликовано: 15.12.1980

Авторы: Болодьян, Елизаров, Иванов, Калинин, Мелихов, Потякин

МПК: G01N 25/20

Метки: калориметр, сгорания, теплоты

...кольца из материала с высокой теплопроводностью,например из меди, чем образуется единая калориметрическая система.На чертеже изображена схема кало- Цриметра.Калориметр содержит корпус 1 среакционной камерой 2 иэ нержавеющей стали и основной теплообменник3, В реакционной камере располагается у образец испытываемого вещества 4. При испытании сыпучего вещества используется чашечка 5, В реакционную камеру через съемный Фланец б введены электроды, к которым подключается ис - точник 7 зажигания образца - спираль, нагреваемая электрическим током от источника 8. К реакционной камере 2 подключен измеритель 9 давления, Ос - нонной теплообменник 3 состоит иэ набора теплосъемных пластин 10 и корпуса. Корпус 1 со стороны теплообменника закрыт...

Номер патента: 787046

Опубликовано: 15.12.1980

Авторы: Болодьян, Долгов, Калинкин, Мелихов, Потякин, Саранчук, Сухов, Штессель

МПК: A62C 3/12

Метки: горящих, жидкостей, тушения

...Трубы 3 образованы листами 4 из негорючего материала. Устройство размещено в приямке, расположенном под аппаратом 5, содержащем жидкость.Вариант 1 применяется для тушения жидкостей, пары которых не образуют с воздухом смесей, способных к детонации, В этом случае объем полости 6 под трубами может быть большим, чем объем жидкости, который может вылиться из аппарата при аварии.Вариант 11жидкостей, пардухом смеси, спслучае высота787046 формула изобретения За,адам кутинаЧ Соста Техре Тира Государстве елам изобре сква. Ж - 35 Патент, г витель Л д К. Шуф ж 453 нного к тЕний иРаущс жго род Корректор Ю.Макаренко1 одписноеССРи 415ектная, 4 Редактор М, Дылынакад 828/5ВНИИпо113035,филиал ПП митета С открытий ая иаб.,ул. Про У Размеры емкости...

Номер патента: 555461

Опубликовано: 25.04.1977

Авторы: Потякин, Якобсон

МПК: H01H 69/00

Метки: исправности, проверки, реле

...реле дополнительно включен последовательно со стабилитроном резистор и введен репейный элемент, подключенный параллельно П-образному. ЕС -фильтру, его размыкающий контакт вклющн между П-образным кС-фильтром и выходом соответствующего выпрями- тельного моста, а замыкающий контакт включен между П-образным КС-фильтром и пос- О ледовательно соединенными стабилитроном и резистором.На чертеже представлена принципиальная электрическая схема предлагаемого устройства, 5Устройство имеет многообмоточный трансформатор 1, ко вторичным обмоткам которого подсоединены выпрямители 2 и 3. Величина выпрямленного напряжения на выпрямителе 2 составляет 200-250 В, а на выпрямителе 3- ."3-30 В. К выпрямителю 3 че-. рез размыкающий контакт 4 релейного...

Номер патента: 552682

Опубликовано: 30.03.1977

Автор: Потякин

МПК: H03K 3/84

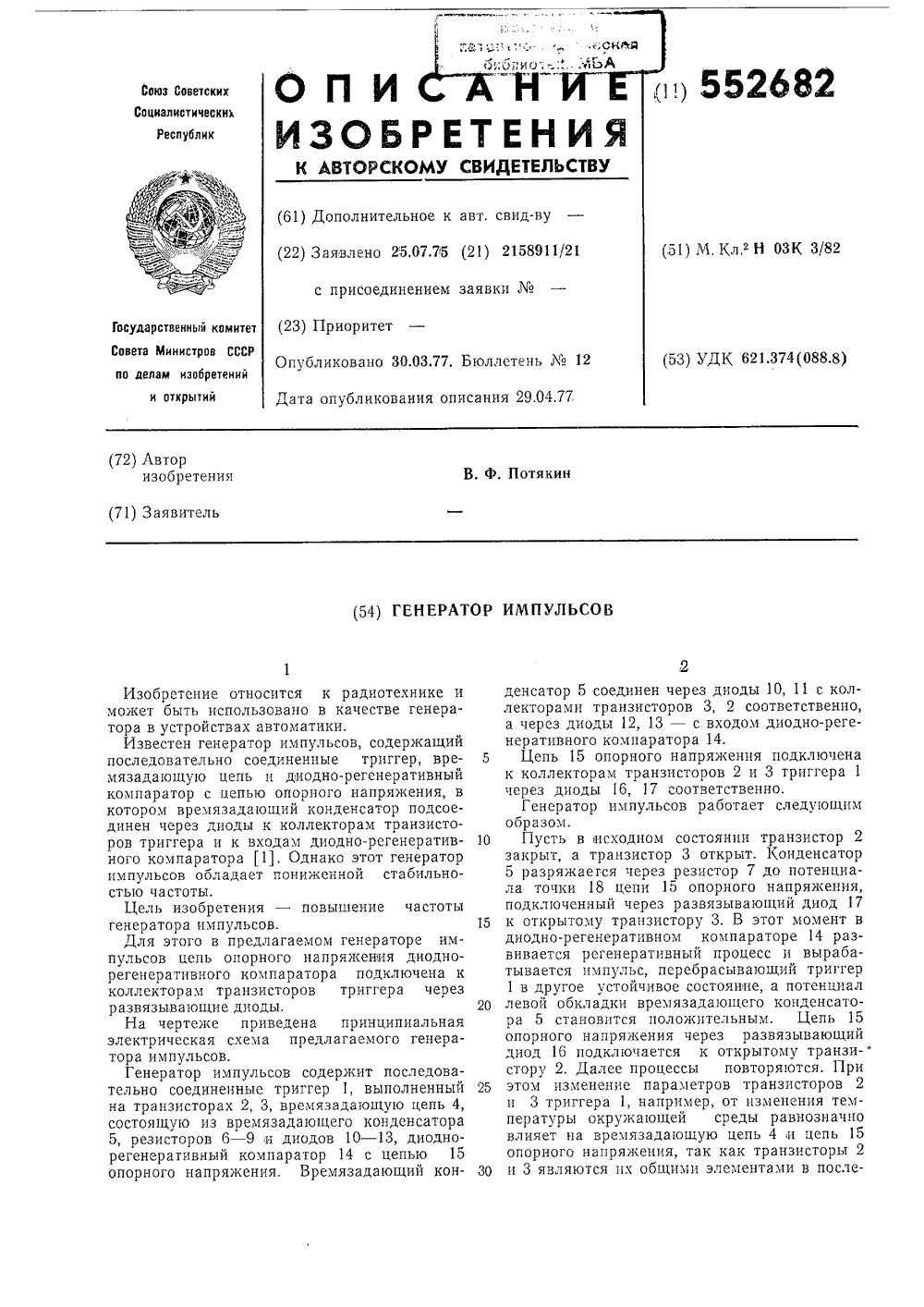

Метки: генератор, импульсов

...конденсатор 5 соединен через диодьлекторами транзисторов 3, 2 с о, а через диоды 12, 13 - с входонеративного компаратора 14.5 Цепь 15 опорного напряжения подключенак коллекторам транзисторов 2 и 3 триггера 1 через диоды 1 б, 17 соответственно.Генератор импульсов работает следующимобразом.Пусть в исходном состоянии транзистор 2закрыт, а транзистор 3 открыт. Конденсатор 5 разряжаегся через резистор 7 до потенциала точки 18 цепи 15 опорного напряжения, подключенный через развязывающий диод 17 15 к открытому транзистору 3. В этот момент вдиодно-регенератпвном компараторе 14 развивается регенеративный процесс и вырабатывается импульс, перебрасывающий триггер 1 в другое устойчивое состоявшие, а потенциал 20 левой обкладки времязадающего...

Номер патента: 511102

Опубликовано: 25.04.1976

Авторы: Горелик, Зазорнов, Курылев, Потякин, Штейнман

МПК: B02C 25/00

Метки: измельчения, процесса

...19 и конденсаторах 20 и 21, служит для сглаживания усиленного предварительного сигнала от низкочастотных гармоник, обусловленных промышленными помехами, главным обрамм от 50 гц составляющей. Дл. обеспечения преобразования э.д,с,; наведенной в датчике степени загрузки, в сигнал про-:. 5111023ка степени загрузки, вход активного фильт-ра - с- выходом конденсаторного преобразователя, а выход фильтра низкой частотыподключен ко входу усилителя напряжения,выполненного с обратной связью по току,5На фиг. 1 показана блок-схема предлагаемого устройства; на фиг, 2 - схемаусилителяпреобразователя,4порциональный только частоте изменения, э.д.с., которая несет наибольшую информа; тивность о степени заполнения мельницы 1материалом, сигнал, прошедший...

Номер патента: 505107

Опубликовано: 28.02.1976

Авторы: Боуфал, Некрасов, Потякин

МПК: H02M 7/515

Метки: инвертор, тиристорный, четырехтактный

...подключенными через тиристоры и конденсаторы к зажимам источника питания, Однако этот инвертор допускает не значительное изменение рабочей частоты с сохранением первоначальной формы выходного напряжения.Целью изобретения является расширение диапазона регулирования частоты инвертора 10 при сохранении формы выходного напряжения, близкой к синусоидальной. Это достигается тем, что параллельно зажимам источника питания подключаются четыре блока. Каждый блок состоит из последовательно сое диненных тиристора, дросселя и конденсатора, причем к общим точкам дросселя и конденсатора разных пар блоков, отличающихся порядком включения элементов, присоединены первичные обмотки выходного трансформато ника питания. Указан две пары, в одной из но...

Номер патента: 503343

Опубликовано: 15.02.1976

Авторы: Боуфал, Некрасов, Потякин

МПК: H02M 7/515

Метки: инвертор, последовательный

...к нагрузке 4. Каждая ячейка состоит из коммутирующего конденсатора 5, коммутирующего дросселя 6, тиристора 7 и диода 8,При отпирании тиристора 7, например, верхней ячейки, происходит колебательный процесс в контуре, образованном коммутирующим дросселем 6, конденсатором 5 верхней ячейки, нагрузкой 4; приведенной к первичной обмотке согласующего трансформатора 3, и конденсатором 5 нижней ячейки. Нагрузка 4 через согласующий трансформатор 3 включена последовательно-параллельно контурным конденсатором 5, что улучшает форму выходного синусоидального сигнала.Второй полпуериод формируется обратным колебательным процессом этого же контура через диод 8 верхней ячейки. По окончании первого периода отпирается тиристор 7 нижней ячейки...

Номер патента: 500498

Опубликовано: 25.01.1976

Авторы: Болодьян, Дайнис, Калинкин, Мелихов, Потякин, Третьяков

МПК: G01N 25/50

Метки: исследования, процесса, тушения
