Приспособление для уплотнения форм, применяющихся при алюминотермической сварке рельсов, балок и т. п.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 5450
Автор: Дзиевас
Текст

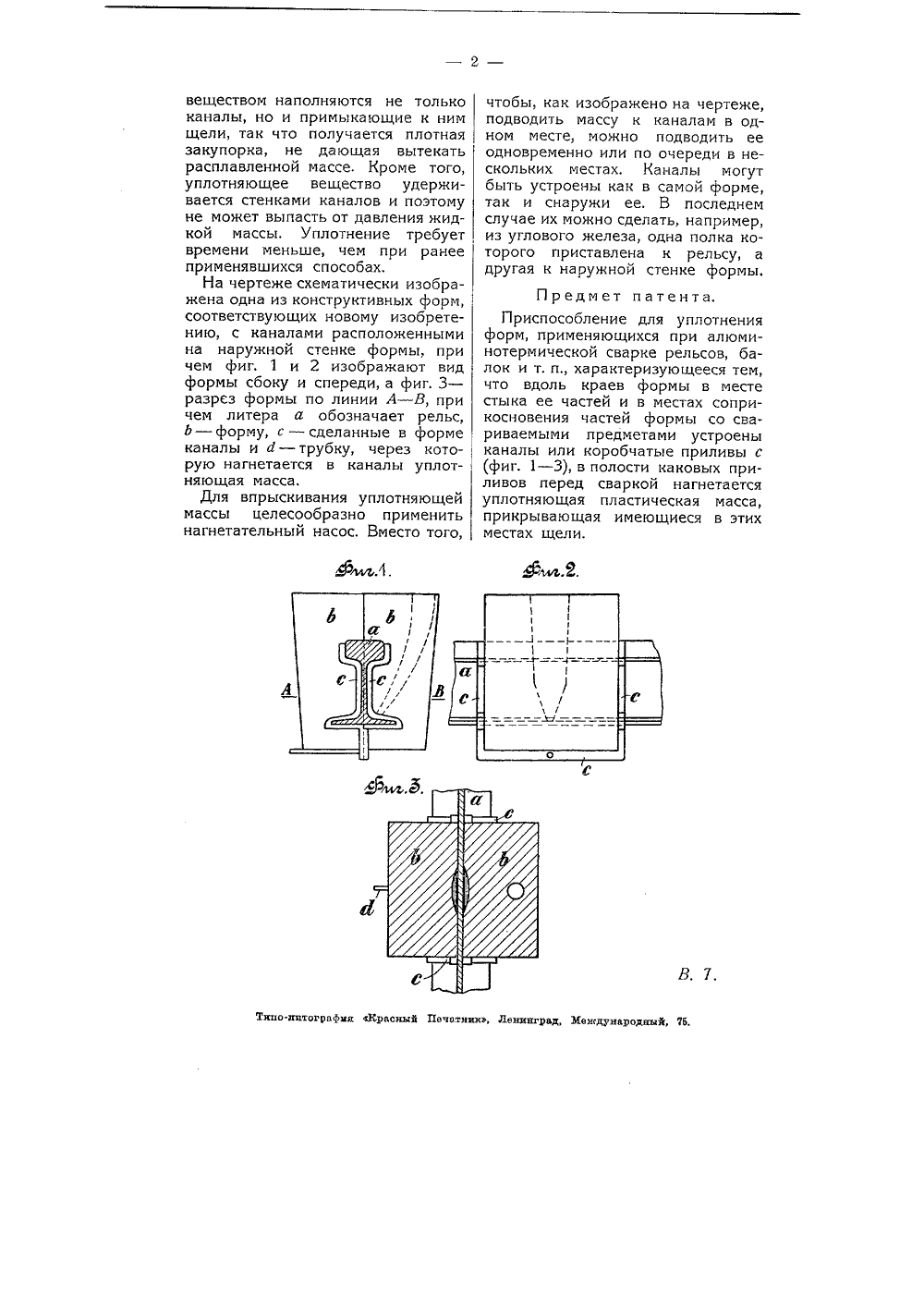

5450 . ЛаСС 4911 а, 3 О П риспособления для уплотнения форм, ихся при алюминотермической сварбалок и т, и. римен е рельсов,К патенту ин-ца А. Дзиеваса (АцдцйТемпельгофе Германия заявленному(ваяв. свид,9546 Берлине - 926 год Рг 1 еюаз 2 июл ветско-Гермаенности. на основании ст. 4 промышленной соб оритет от 23 апреля 1924 г ского соглашения об охран даче патента опубликовано 31 мая 1928 года. Действие пате распространяется на 15 лет от 31 мая 1928 года.При алюминотермическои сварке рельсов, балок и т. п рельс окружается на месте стыка формой, состоящей из двух частей, внутренняя полость каковой формы заполняется железом и шлаками, находящимися в жидкора сплавленном состоянии при весьма высокой температуре. Чтобы жидкая масса не могла вытекать ни через щели между двумя половинами формы, ни через зазоры между поверхностью рельса и формой, требуется надежное уплотнение таких щелей.До сих пор уплотнение производилось путем замазывания наружных отверстий щелей каким-нибудь пригодным для этой цели веществом, например, влажной глиной, но подобный способ требует многовремени и, кроме того, он недостаточно надежен, так как случается, что замазка под давлением жидкой массы отлетает или продавливается, Особенно часто замазка отпадает на нижней стороне формы, и вследствие этого большей частью под форму помещается плоский сосуд, наполненный уплотняю щим веществом, прижимается снизу к форме и в таком положении поддерживается до окончания сварки. Для этого требуется иметь лишние громоздкие приспособления, а при углубленных рельсах необходимо делать глубокую яму, удаляя в месте сварки часть балласта.Предлагаемое изобретение предназначается для устранения этих недостатков тем, что форма снабжается каналами, сообщающимися с вышеуказанными щелями, и что в эти каналы перед сваркой впрыскива ется пластическое уплотняющее вещество под соответствующим давлением, При этом уплотняющимвеществом наполняются не только каналы, но и примыкающие к ним щели, так что получается плотная закупорка, не дающая вытекать расплавленной массе. Кроме того, уплотняющее вещество удерживается стенками каналов и поэтому не может выпасть от давления жидкой массы. Уплотнение требует времени меньше, чем при ранее применявшихся способах.На чертеже схематически изображена одна из конструктивных форм, соответствующих новому изобретению, с каналами расположенными на наружной стенке формы, при чем фиг, 1 и 2 изображают вид формы сбоку и спереди, а фиг. 3 - разрез формы по линии А - В, при чем литера а обозначает рельс, О - форму, с - сделанные в форме каналы и- трубку, через которую нагнетается в каналы уплотняющая масса,Для впрыскивания уплотняющей массы целесообразно применить нагнетательный насос. Вместо того,чтобы, как изображено на чертеже, подводить массу к каналам в одном месте, можно подводить ее одновременно или по очереди в нескольких местах. Каналы могут быть устроены как в самой форме, так и снаружи ее. В последнем случае их можно сделать, например, из углового железа, одна полка которого приставлена к рельсу, а другая к наружной стенке формы.Предмет патента.Приспособление для уплотнения форм, применяющихся при алюминотермической сварке рельсов, балок и т. и характеризующееся тем, что вдоль краев формы в месте стыка ее частей и в местах соприкосновения частей формы со свар иваемыми предметами устроены каналы или коробчатые приливы с (фиг. 1 - 3), в полости каковых приливов перед сваркой нагнетается уплотняющая пластическая масса, прикрывающая имеющиеся в этих местах щели.
