Трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 54217
Автор: Вологдин
Текст

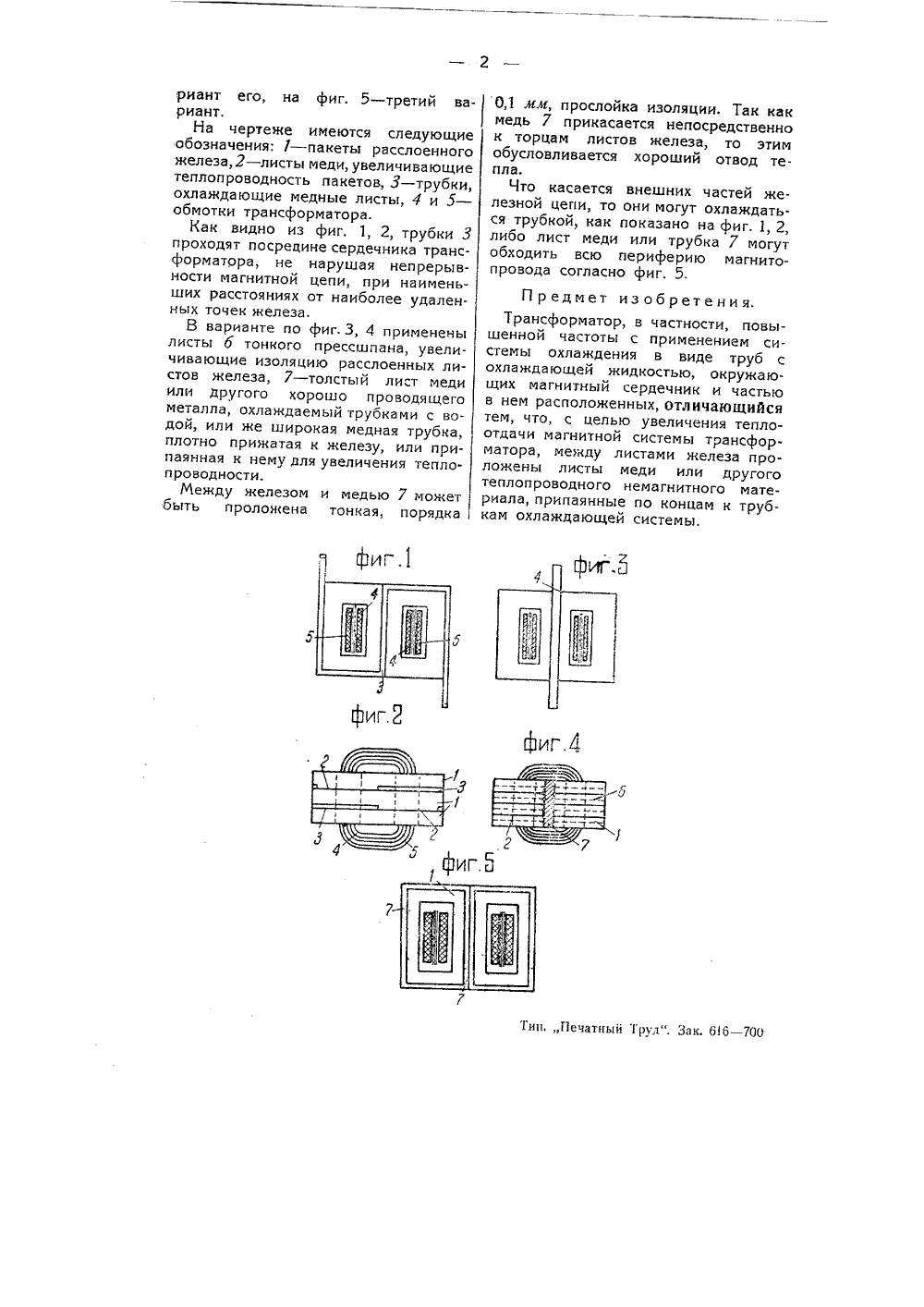

Зарегистрировано в Бюро послесзобретений осплана при СНК С В. П. ВологдинТрансформ ато лено 5 февраля 1938 года за17648,Опубл о 30 ноября 1938 года. шее изобретение имее е интенсивного охла о сердечника трансф окой частоты, дающ ь работать на и ре т целью ждения орматое воз- ельных Настоя получени железно ров выс можност При построении трансформаторов высокой и повышенной частоты применение железного сердечника дает значительно более компактную конструкцию при более высоком к. п, д.Увеличение индукции до предельных значений, ограничиваемых лишь падением проницаемости, в этом случае благоприятно.Однако, в последнем случае, несмотря на возможность получения достаточно малых общих железных потерь по сравнению с потерями в меди трансформатора, техника до сих пор встречалась с большим затруднением в виде быстрого возрастания удельных железных потерь (потери на 1 кг железа), при которых обычное удаление теплоты, развивающейся внутри железных сердечников, становилось невозможным, почему такие конструк. ции до сих пор и не применялись. Последнее обстоятельство заставляет без нужды увеличивать размеры трансформатора и понижать его к. и. д. индукциях, без превышения допустимых для железа температур.В предлагаемом трансформаторе охлаждение осуществляется и ри помощи системы охлаждения в виде труб с охлаждающей жидкостью, окружающих магнитный сердечник и частью в них расположенных. При этом, согласно изобретению, теплопроводность расслоенного железа в определенных нужных направлениях увеличивается путем закладки между слоями железа листов меди или другого металла с высоким коэфициентом теплопроводности, и к этим листа м, увел ичивающим теплопроводность, присоединяются медные или другие металлические трубки, внутри которь 1 х циркулирует вода, масло либо какая нибудь другая охлаждающая жидкость с низкой температурой замерзания или даже сжиженный газ. Для уменьшения теплового сопротивления и сохранения непрерывности магнитной цепи, охлаждающая трубка помещается посредине сердечника.Сущность изобретения поясняется схематическим чертежом, на фиг. 1, 2 которого показан в двух проекциях предлагаемый трансформатор, на фиг. 3 и 4 - несколько отличный вариант его, на фиг. 5 - третий вариант.На чертеже имеются следующие обозначения: 1 - пакеты расслоенного железа,2 - листы меди, увеличивающие теплопроводность пакетов, 3 в труб, охлаждающие медные листы, 4 и 5 - обмотки трансформатора.Как видно из фиг. 1, 2, трубки 3 проходят посредине сердечника трансформатора, не нарушая непрерывности магнитной цепи, при наименьших расстояниях от наиболее удаленных точек железа.В варианте по фиг.З, 4 применены листы б тонкого прессшпана, увеличивающие изоляцию расслоенных листов железа, 7 - толстый лист меди или другого хорошо проводящего металла, охлаждаемый трубками с водой, или же широкая медная трубка, плотно прижатая к железу, или припаянная к нему для увеличения теплопроводности.Между железом и медью 7 может быть проложена тонкая, порядка О,1 лм, прослойка изоляции, Так как медь 7 прикасается непосредственно к торцам листов железа, то этим обусловливается хороший отвод тепла,Что касается внешних частей железной цепи, то они могут охлаждаться трубкой, как показано на фиг. 1, 2, либо лист меди или трубка 7 могут обходить всю периферию магнитопровода согласно фиг, 5.П редмет изобретения.Трансформатор, в частности, повышенной частоты с применением системы охлаждения в виде труб с охлаждающей жидкостью, окружающих магнитный сердечник и частью в нем расположенных, Отличающийся тем, что, с целью увеличения тепло- отдачи магнитной системы трансформатора, между листами железа проложены листы меди или другого теплопроводного немагнитного материала, припаянные по концам к трубкам охлаждающей системы.
СмотретьЗаявка
17648, 05.02.1938
Вологдин В. П
МПК / Метки
МПК: H01F 27/10, H01F 27/22
Метки: трансформатор
Опубликовано: 01.01.1938
Код ссылки
<a href="https://patents.su/2-54217-transformator.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор</a>
Система для использования тепла трансформатора
Номер патента: 1367054
Опубликовано: 15.01.1988
Авторы: Копырин, Сосновский, Цой
МПК: H01F 27/22
Метки: использования, тепла, трансформатора
...бака 1). В них тепло нагретого масла передается через стенки испарительных концов 12 тепловых труб11 жидкости 20, которая начинает кипеть. Пары жидкости 20 перемещаютсяв верхние (конденсаторные)концы тепловых труб, отдают их холодным стенкам теплоту и, сконденсировавшись,стекают вниз. Охлажденное в теплообменниках 8 масло по нижним маслопроводам 9 поступает снова в бак 1. Нагретые конденсаторные концы 13 тепловых труб отдают свою теплоту воздуху, находящемуся в воздушной трубе 14, Так как нагретый воздух имеет меньшую плотность, чем холодный, то он вытесняется последним вверх. Место нагретого воздуха занимают новые порции холодного воздуха, поступающие через окна 17 в нижней части трубы 14. Вследствие того, что к окнам 17 примыкают...
Способ растворения сульфидов железа, меди, никеля и изоморфно связанного с ними кобальта в присутствии их кислородсодержащих соединений
Номер патента: 1691717
Опубликовано: 15.11.1991
Авторы: Доброцветов, Мартынова, Черняева
МПК: G01N 31/00
Метки: железа, изоморфно, кислородсодержащих, кобальта, меди, никеля, ними, присутствии, растворения, связанного, соединений, сульфидов
...предел не обеспечивает достаточной селекции Фаз, т,е, нет полноты растворения сульфидов, а выход за верхний предел обеспечивает полноту растворения сульфидов, но при этом нарушает 1691717ся селективность из-за значительного, недопустимого в химическом фазовом анализерастворения сопутствующих фаэ,Полнота растворения при оптимальнойконцентрации реагентов достигается при 5перемешивании эа 55-65 мин при комнатной температуре. Отклонения по времени вту или другую сторону нарушает селективность разделения фаз, см,табл.З.Предлагаемый селективный растворитель по сравнению с известным обладаетновым качеством - обеспечивает полнотурастворения в водной среде большого количества простых и сложных сульфидов четырех элементов; меди, железа,...
Судовая система для подачи охлаждающей забортной воды к теплообменникам
Номер патента: 1204470
Опубликовано: 15.01.1986
Авторы: Дронченко, Петров, Пименов, Рукша, Селюгин, Следзюк, Тетеревлев
МПК: B63B 13/00
Метки: воды, забортной, охлаждающей, подачи, судовая, теплообменникам
...и огибает стенку 3. Здесь лед и воздух направляются в шахту-сборник 6, откуда воздух выводится в атмосферу, д всплывший лед плавится нагретой водой из камеры 8. Поступление нагретой воды из камеры 8 по трубопроводу 10 и коллектору 11 в нижней части приемной бортовой камеры закручивает поток и оседающиеся механические примеси при щ огибании потоком отбойного щита вымываются за борт, При плотном облегании бортовых приемных решеток льдом уровень воды в ледовом ящике падает, и нагретая вода, выливаемая из коллек- х 5 тора 11, из-за разности температур в ледовои ящике поднимается и омывает приемную решетку, растапливая лед и очищая приемную решетку, обеспечивая надежный прием воды через бортовые приемные решетки. Очищенная от...
Судовая система для подачи охлаждающей забортной воды к теплообменникам
Номер патента: 1237548
Опубликовано: 15.06.1986
Авторы: Дронченко, Никитин, Пименов, Рукша, Селюгин
МПК: B63B 13/00
Метки: воды, забортной, охлаждающей, подачи, судовая, теплообменникам
...частота вращения циркуляционного насоса 7.Регулятор уровня воды в бортовой приемной камере 1 состоит из сумматора 41 сигналов, суммирующего сигналы от датчика 20 уровня, датчика 19 положения регулирующего органа 3 и сигнал заданного уровня от блока 42 задания уровня, порогового устройства 43, аналогичного пороговым устройствам 26 и 27, управляющего магнитным пускателем 44 электродвигателя 45 регулирующего органа 3.Система работает следующим образом.Забортная вода через приемную решетку бортовой камеры 1 вместе со льдом, снегом и шугой поступает в смесительную камеру, где смешивается с подогретой водой из магистрали 14 в конденсаторе и поступает в раздаточную камеру 4. Из-за разнообразных ледовых условий различно поступление льда,...
Устройство для закрепления обрабатываемых деталей на столе шлифовального станка с системой подачи смазочно-охлаждающей жидкости (сож) в зону обработки
Номер патента: 1303388
Опубликовано: 15.04.1987
Авторы: Дмитриев, Семенов, Солнышкин
МПК: B24B 55/02
Метки: жидкости, закрепления, зону, обрабатываемых, подачи, системой, смазочно-охлаждающей, сож, станка, столе, шлифовального
...приспособления,На фиг, 1 схематично изображено предлагаемое устройство, вид сбоку; на фиг. 2 - то же, вид сверху.Устройство содержит стойки 1, закрепленные на столе 2 шлифовального станка, установочное приспособление 3, размещенное на стойках 1, стенки 4, установленные на столе 2 и образующие с последним герметичную полость 5 для СОЖ вокруг приспособления 3, и систему удаления СОЖ из полости 5 с насосом 6 и сборньм баком 7 системы подачи СОЖ (не показана) к ,Инструменту 8 и в зону резания, Вход 9 системы удаления СОЖ расположен под установочным приспособлением 3, а края 10 стенок 4 расположены выше рабочей поверхности 11 установочного приспособления 3, но ниже, чем обрабатываемая поверхность 12 деталей 13, закрепленных на...
