Устройство программного управления раскроем лесоматериалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

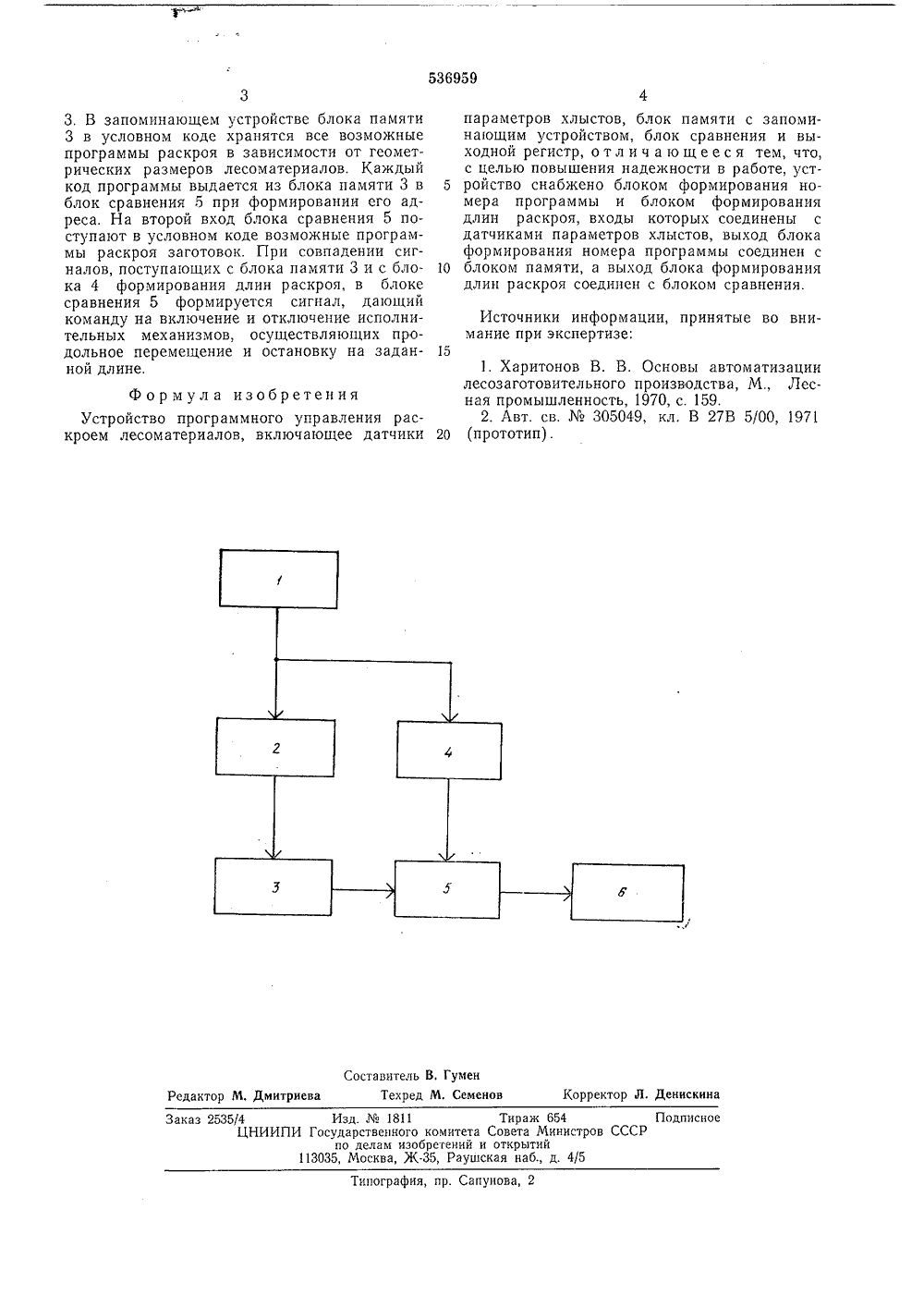

1.) 536959 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских(22) Заявлено 13,06,75 (21) 2143650/15 51) М. Кл, В 27 В 5/00 явкиприсоединением Государственный комитет Совета Министров СССР по делам изобретенийи открытий 3) Приоритет бликовано 30.11.76, Бюллетень44(71) Заявитель Н. Г. Гайнуллин, Л. М. Кувалдин и В, И, Пушкин Волжско-Камский научно-исследовательский и проектно конструкторский институт водного транспортаПРОГРАММНОГО УПРАВЛЕНИЯ РАСКРОЕ ЛЕСОМАТЕРИАЛОВ 4) УСТРОЙ жена блок-схема устроиправления раскроем леИзобретение относится к лесной и деревообрабатывающей промышленности и может быть использовано при автоматизации раскроя лесоматериалов.В известной автоматической установке управления раскроем лесоматериалов схема управления исполнительных органов составляется на основании логических уравнений и в качестве запоминающих элементов применяются электромеханические реле с самоблокировкой 11).Недостаток такого устройства управления раскроем лесоматериалов состоит в том, что здесь не учитываются пороки древесины.Известно устройство программного управления раскроем хлыстов, включающее датчики параметров хлыстов, блок памяти с запоминающим устройством, блок сравнения и выходной регистр 2.Однако это устройство имеет сложную конструкцию, так как в запоминающем устройстве необходимо хранить коды всех типоразмеров разделываемых сортиментов.С целью повышения надежности в работе предлагаемое устройство снабжено блоком формирования номера программы и блоком формирования длин раскроя, входы которых соединены с датчиками параметров хлыстов, выход блока формирования номера программы соединен с блоком памяти, а выход блока формирования длин раскроя - с блокомсравнения.На чертеже изобраства программного у5 сом атериалов,Устройство включает датчики 1 размерныхи качественных параметров хлыстов, блок 2формирования номера программы раскроя,блок памяти 3, блок 4 формирования длин10 раскроя, блок сравнения 5 и выходной регистр 6.Запоминающее устройство блока памяти 3представляет собой постоянную диодную расшивку, соответствующую программе раскроя,15 каждый код которой представляет сочетаниекодов длин и диаметров сортиментов.Программы раскроя записаны и закодированы двоичным кодом. При наличии в кодекаждой программы символа 1 в диодовой20 расшивке ставится диод, а при наличии символа О диод отсутствует. Число различныхпограмм определяется количеством возможных сочетаний длин.Устройство работает следующим образом.25 Блок 2 формирования номера программыраскроя в зависимости от геометрических размеров долготья, поступающих от датчиков 1,формирует код номера программы раскроя,который является адресом программы рас 30 кроя заготовок, хранящейся в блоке памяти536959 параметров хлыстов, блок памяти с запоминающим устройством, блок сравнения и выходной регистр, отл и ч а ю ще ес я тем, что, с целью повышения надежности в работе, уст ройство снабжено блоком формирования номера программы и блоком формирования длин раскроя, входы которых соединены с датчиками параметров хлыстов, выход блока формирования номера программы соединен с 10 блоком памяти, а выход блока формированиядлин раскроя соединен с блоком сравнения. Источники информации, принятые во внимание при экспертизе:15 Формула изобретения Устройство программного управления раскроем лесоматериалов, включающее датчики 20Составитель В. ГуменРедактор М, Дмитриева Техред М, Семенов Корректор Л. Денискина Заказ 2535/4 Изд.1811 Тираж 654 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 3. В запоминающем устройстве блока памяти 3 в условном коде хранятся все возможные программы раскроя в зависимости от геометрических размеров лесоматериалов, Каждый код программы выдается из блока памяти 3 в блок сравнения 5 при формировании его адреса. На второй вход блока сравнения 5 поступают в условном коде возможные программы раскроя заготовок. При совпадении сигналов, поступающих с блока памяти 3 и с блока 4 формирования длин раскроя, в блоке сравнения 5 формируется сигнал, дающий команду на включение и отключение исполнительных механизмов, осуществляющих продольное перемещение и остановку на заданной длине. 1. Харитонов В. В. Основы автоматизации лесозаготовительного производства, М., Лесная промышленность, 1970, с. 159,2. Авт, св.305049, кл. В 27 В 5/00, 1971 (прототип) .
СмотретьЗаявка
2143650, 13.06.1975
ВОЛЖСКО-КАМСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ ВОДНОГО ТРАНСПОРТА
ГАЙНУЛЛИН НАИЛЬ ГАЛИМБЕКОВИЧ, КУВАЛДИН ЛЕОНИД МИХАЙЛОВИЧ, ПУШКИН ВИКТОР ИВАНОВИЧ
МПК / Метки
МПК: B27B 5/00
Метки: лесоматериалов, программного, раскроем
Опубликовано: 30.11.1976
