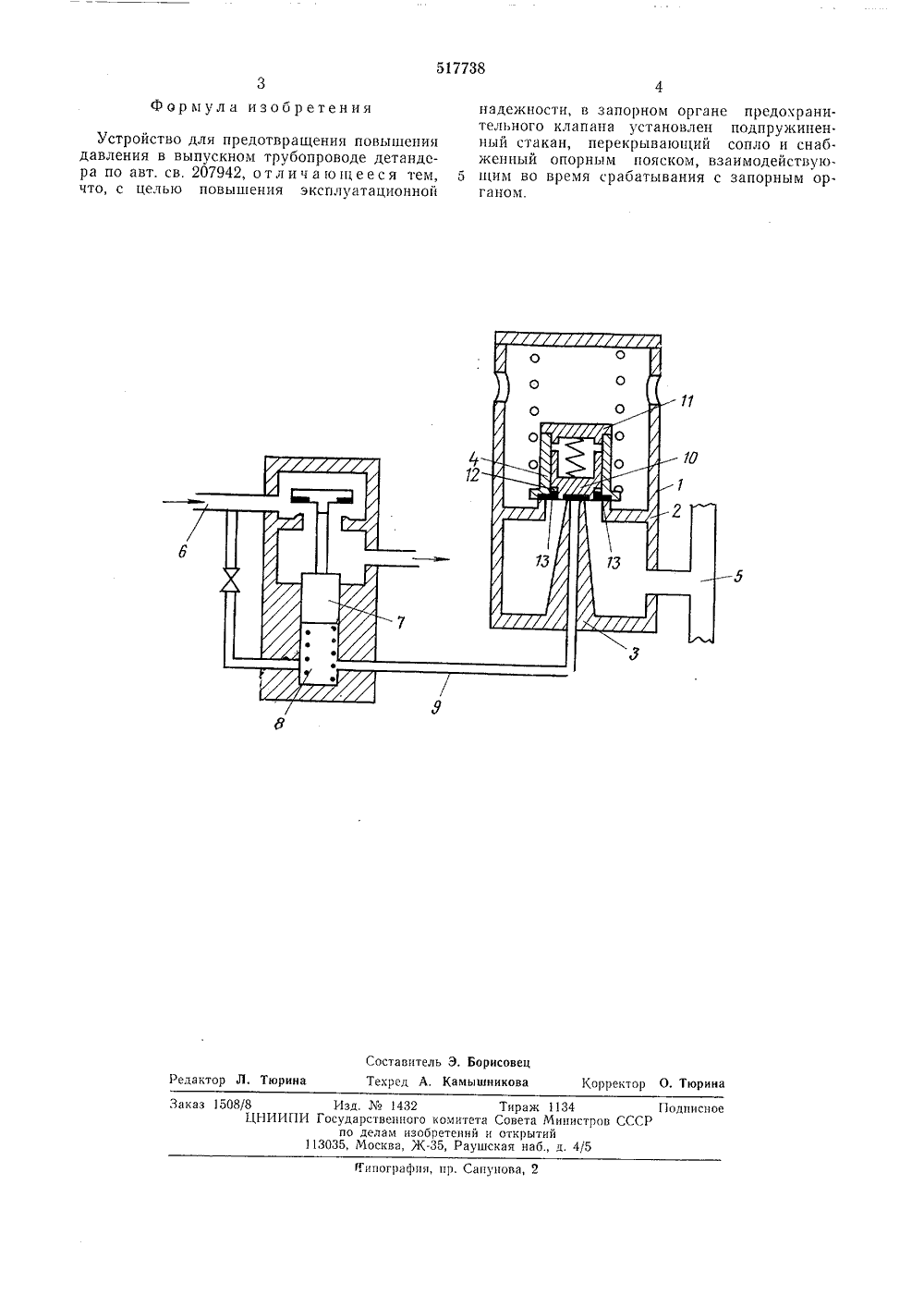

Устройство для предотвращения повышения давления в выпускном трубопроводе детандера

Номер патента: 1704643

Опубликовано: 07.01.1992

Автор: Ханс

МПК: F04B 39/10

Метки: запорного, клапан, клапана, компрессора, органа, хода

...8 цилиндрической стенкой 17 в сторону дна 14 стакана 13 и закреплена стяжной гайкой 9.Ход запорного органа ограничен расстоянием а между седлом 1 и головкой 11 втулки 10, Смонтированный в компрессоре клапан нагружен регулировочным усилием 5 10 15 20 25 30 35 40 45 50 55 20, действующим на упорный стакан 13, и усилием Р пружины 5.Клапан работает следующим образом, Гаэ при открытии клапана проходит по каналу 2 седла 1, преодолевает сопротивление Р пружины 5 через пальцы 7 вилки 6 и поднимает запорный орган 4, который перемещается в направляющем пальце 12 до упора в ограничитель 3 хода. При закрытии клапана эапорный орган 4 под воздействием пружины 5 перемещается в обратном направлении до посадки на седло 1 и перекрывает каналы 2.При...

Номер патента: 1008047

Опубликовано: 30.03.1983

Автор: Избрехт

МПК: B61G 5/08

Метки: автосоединителя, воздухозапорных, железнодорожного, органов, подвижного, состава, сцепки, трубопроводов

...Клапан 24 и перегородка 26 предназначены для перекрытия тормозной магистрали при разведении единиц подвижного состава для открытия тормозной магистрали при их соединении. Пружина 25 перекрывает клапан 24 при отсутствии воздуха в тормозной магистрали, Толкатель 12 уплотняется в брон. зовой втулке 4 резиновыми кольцами 27. К корпусу 3 воздухозапорного органа подводится трубопровод 28 тормозной магистрали, а к корпусу 2 подводится воздухопровод 29, идущий от мундштука головки устройства для автосоединения тормозной магистрали. Фланец 30 корпуса 1 органа управления предназначен для крепления устройства на подвижном составе. Устройство 31 через посредство фланца 30 крепится к кронштейну 32. Кронштейн 32 в свою очередь крепится снизу к...

Номер патента: 433311

Опубликовано: 25.06.1974

Авторы: Александрова, Ввклилье, Львов, Московский

МПК: F16K 3/04

Метки: запорный, клапана, механизм

...сферических опор и идентично сопряженйого с ними компенсатора. Такая конструкция обеспечивает самоустановку запорного органа относительно седла не только при угловом, но и при параллельном смещений их осей.На фиг. Е изображен предлагае- мыИ механизм, главный вид; на фиг.З - вид сверху.Запорный механйзм клапана состоит из нажимного звена Е, запорного органа 3, седла В, сферических опор 4 и йдентично сопряженного с ними компенсатора Ь. Нажимное звено Е соединяется с зааорным органом 3 с помощью оооймы6 и стержней 7, на которые действует усилие пружин 8, притягивающих с определенным усилием запор ный орган 2 к нажимному звену Е,через опоры 4 и компенсатор Ь.При наличии смещения осей запорного органа 2 и седла 8, в момент их контакта,...

Номер патента: 494533

Опубликовано: 05.12.1975

Автор: Федотов

МПК: F04B 39/10

Метки: высоты, запорного, клапана, компрессора, органа, подъема

...органа для изменения ее жесткости.На чертеже схематически изображено описываемое устройство.Устройство содержит седло 1 клапана,жесткий запорный орган 2, пружину 3 и ограничитель подъема 4, который соединен с подвижной планкой 5, сочлененной с помощьюзубчатой передачи 6 и рейки 7 с сильфоном 8.К рейке 7 прикреплена пластина 9, расположенная над пружиной 3. Перемещение силь фона 8 регулируется при помощи пружины 10 и гайки 11, Внутренняя камера сильфона 8 сообщена с рабочим давлением Ррао компрессора, а снаружи на сильфон 8 воздействует постоянное давление, например, атмосферное РатиПри изменении рабочего давления рейка 7 перемещается, что вызывает соответствующее перемещение планки 5 и ограничителя подъема 4. Таким образом,...
