Привод реле с самоблокировкой

Номер патента: 501430

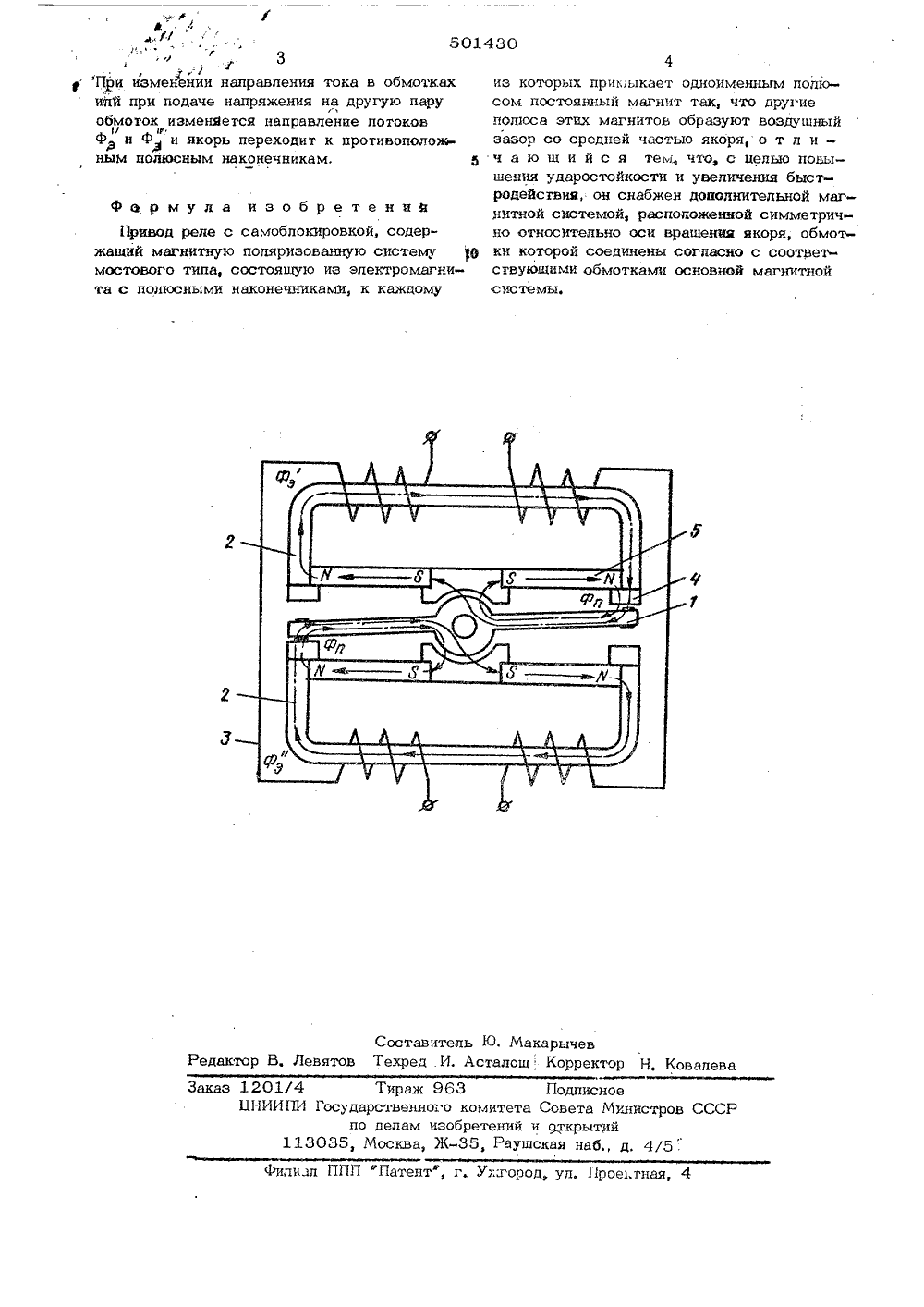

Привод реле с самоблокировкой. Страница 2.

ZIP архив

Текст

(и) 50143 О ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик,(23) Приоритет М. Кл,еН 01 Н 947 85 5/24 2 вкиГосударственный комитет Совета Министров СССР по делам изобретенийоткрыти 45) Дата опубликования описания 07,07 2) А вторыизобретени А,Иванов и ВА. Ковапюн 1) Заявитель . 54) ПРИВОД РЕЛЕ С САМОБЛОКИРО ель изобретения доссимякоря двух- устранить эти нтся путем введени 1 ых относительно атки, Это достигаеметрично расположе торого эпектромагн остоянных магнито ита с обмоткалщ 1 в, причем обмотки согласно соедцне ого электромагнит бмотками первого,43) Опубликовано 30,01,7 Изобретение относится к эпектромеха- ническим преобразователям, в частности к электромагнитным эпектромеханическим преобразователям.Известны эпектромагнитные, репе с само блокировкой, магнитная система которых содержит два постоянных магнита, намагниченных встречно в точке, являющейся опорой перекидного якоря. Магнитная ось магнитов параплепьча якорю и сердечнику с обмоткой электромагнита.Непопное испопьзование материала якоря и низкое значение, удерживающей силы являются недостатком. этой системы, в связи с чем она имеет пониженную стойкость 15 к вибрационным и ударным перегрузкам и недостаточное быстродействие,Пред 11 агаемое реле изображено на чертеже,Якорь 1, сбалансированный относительно оси врац 1 ения, находится в магнитноисистеме, состоящей из двух сердечников 2тс двумя ипи более обмотками 3, Четырепопюсных наконечника 4 образуют сякоремчетыре рабочих воздушных зазора. Параппэпьно оси якоря расположены четыре постоянныхмагнита 5, Через каждую из половин якоряпроходит;поток двух магнитов, материалякоря при этом полностью используется, аудержание якоря производится двумя силами.Бпагодаря этому при прочих равных условиях уменьшается масса якоря реле, якорьнадежно фиксируется в крайних положениях,чем повышается стойкость реле квибрационным и ударным перегрузкам, увеличиваеся быстродействие,При подключении соотвествующей пары 1обмоток возникают потоки фи Ф", которыеЭ зна концах якоря складываются с потокомпостоянных магнитов фп в зазорах, симметрично расположенных относитепьно оси вращения, чем создается вращающий момент.6 ПодписноеСовета Министров СССРоткрытийкая наб., д. 4/5,Заказ 1201/4ИНИИПИ Г осударственного коми по делам изобрете3035, Москва, Ж, Р етаий лиал ППП "Патент, г. Ух;город, ул. Проектная, 4У/3е 4При изменении направления тока в обмоткахилй при подаче напряжения на другую паруобмоток изменяется направление потоковГl ыф,Фз и ф и якорь переходит к противоположнйм полюсным наконечникам,5фермула изобретенияПривод реле с самоблокировкой, содержащий мщ нитную поляризованную систему р мостового типа, состояшую из электромагнита с полюсными наконечниками, к каждому из которых приь ыкает одноименным полюсом постоянный магнит так, что другиеполюса этих магнитов образуют воздушныйзазор со средней частью якоря, о т л и -ч а ю щ и й с я тем., что, с целью повышения ударостойкости и увеличения быстродействия, он снабжен дополнительной магнитной системой, расположенной симметрично относительно оси вращения якоря, обмотки которой соединены согласно с соответствующими обмотками основной магнитнойсистемы,

Смотреть

Заявка

1947855, 23.07.1973

ПРЕДПРИЯТИЕ ПЯ А-7451

ИВАНОВ ОЛЕГ АЛЕКСЕЕВИЧ, КОВАЛЮНАС ВИКТОР АЛЕКСАНДРОВИЧ

МПК / Метки

МПК: H01H 51/22

Метки: привод, реле, самоблокировкой

Опубликовано: 30.01.1976

Код ссылки

<a href="https://patents.su/2-501430-privod-rele-s-samoblokirovkojj.html" target="_blank" rel="follow" title="База патентов СССР">Привод реле с самоблокировкой</a>
