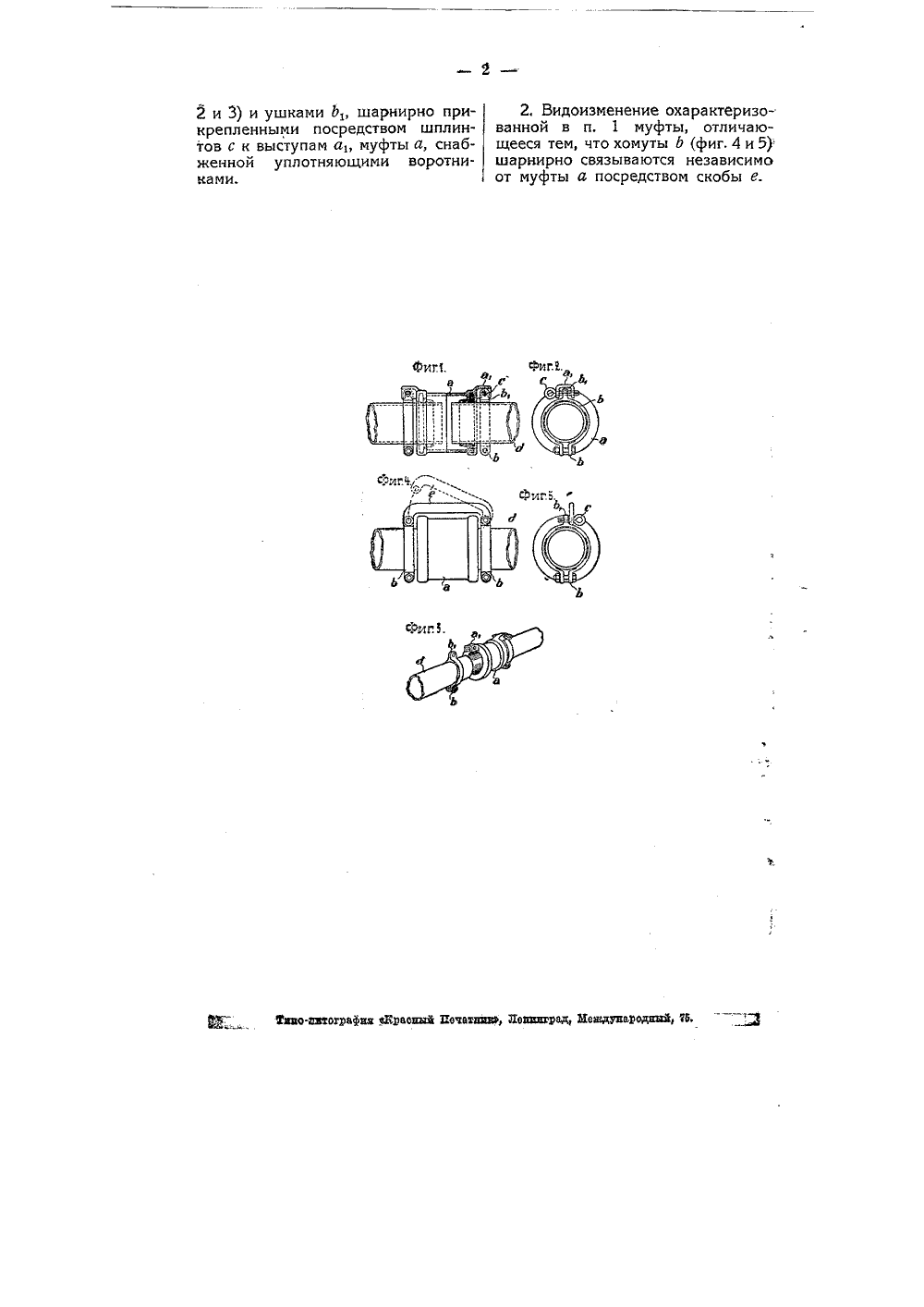

Муфта для быстрого соединения необработанных труб

Номер патента: 15948

Опубликовано: 30.06.1930

Автор: Родкевич

МПК: G01C 7/04

Метки: 12068, автоматической, видоизменение, мензулы, охарактеризованной, патенте

...колесо В с сидящей на его оси зубчаткой, вращение которой передается валу Л, пропущенному через отвес 3 и через закрепленное иа его нижнем конце тело вращения Ж На верхнем конце вала Л насажена коническая шестерня, приводящая в движение винт Н, помещенный над состоящим из двух частей планшетным 1 ругом О, который поддерживается подставкой. ч, ч, наглухо связывающей заднюю пару колес А с ведущим колесом В,Для правильной установки планшета во время хода прибора, под центральной, именно нижней частью планшетного круга О, помещена система из пяти шестеренок, из которых одна с внутренними зубцами, а остальные с внешннмп, при чем эти последние помещены внутри первой, Благодаря этой системе, в то время, когда передняя часть коляски будет...

Номер патента: 356

Опубликовано: 15.09.1924

Автор: Сабанеев

МПК: B60K 23/02, F16D 13/69

Метки: включения, выключения, муфт, постепенного, самодвижущихся, фрикционных, экипажах

...добавочная или вспомогательная пружина А для посредственной передачи усилия от педали К на муфту сцепления.Видоизменением описанного приспособления будет такое, в котором вместо одной витой, окаймляющей втулку С, пружины А, применено несколько также продольных и также упирающихся в закраину ЛХ и кольцо Б пружин, расположенных вне втулки С.Приспособление, изображенное на фиг, 2, отличается от вышеописанного тем, что добавочная пружина А взята пластинчатой формы, рычаг Г, Е расчленен на два рычага Г и Е, и коих Е свободно насажен на ось О, а Р- - наглухо, при чем пружина А прикреплена к Е и упирается другим концом о выступающее над осью О колено Г рычага Г, а ролик Р рычага Г опирается и действует на закраину М втулки С; кольцо Б...

Номер патента: 16894

Опубликовано: 30.09.1930

Автор: Гаврись

МПК: G01C 15/04

Метки: вешки, видоизменение, лесной, охарактеризованной, патенте

...состоит из вертикальной, заостренной рейки, снабженной наверху поворотной горизонтальной площадкой СР(фиг. 1, 2 и 3), установленной на ниже- расположенной площадке СЗ с установочными винтами а, а и закрепляемой в желаемом положении нажимным винтом Ь. На площадке устанавливаются уровни а и укрепляется полукольцоь с прорезью, по которой передвигается шарнирно присоединенная к площадке штанга Ид, несущая на своем конце рамку 1, 2, 3, 4 (фиг. 1, 2 и 5) с подвешенной в ней на шарнирах в, е рамой р с двумя парами диоптров Ь, Ь и с, с.Если при провешивании визирной линии Р С последняя упирается в ствол дерева о (фиг. 6), то вместо вех Р устанавливают лесную вешку так, чтобы вертикальная плоскость, проходящая через диоптры Ь, Ь и с, с, совпала...

Номер патента: 20574

Опубликовано: 30.04.1931

Автор: Радигин

МПК: F03B 17/06, F03D 3/06

Метки: 15007, ветроводяного, видоизменение, двигателя, охарактеризованного, патенте

...разрез лопасти.Ковшеобразные лопасти ветроводяного двигателя состоят, каждая, из, четырех треугольных элементов с, И, е,(фиг, 1), попарно равных между собою, края коих, за исключением длинных краев больших треугольников, соединены между собою гибкими пластинками у,у,д из тонкой листовой стали, укрепляемыми с наружной стороны лопасти (фиг. 2); сопряжение длинных сторон больших треугольников осуществляется при помощи цепочек а, а, а (фиг, 3, 4 и 5), укрепленных с внутренней стороны лопасти. Для того, чтобы грани лопасти не раскрывались больше, чем на опредеденный угол, внешние края их связаны одною или несколькими цепочками 6, 6, Ь (фиг. 3, 4 и 5),Ветроводяной двигатель состоит изоси с насаженным на него диском, обода и некоторого...

Номер патента: 19868

Опубликовано: 31.03.1931

Автор: Ниц

МПК: F16D 13/16

Метки: видоизменение, муфты, охарактеризованной, пат, сцепной, фрикционной

...ползуна 4 насажены на цапфы гайки ползуна 1 б (фиг. 2), связанного рамкой 17 с валиком 42, на цапфах которого насаженьг свободные концы Рычагов 10 нижнего ползуна 4. Рамка 17 снабжена двумя пальцами 20 (фиг. 2 и 3), охватываемыми вилкообразными концами рычагов 19, Последние посредством винтов 21-а (фиг. 5) соединены с цапфами нажимных валиков 21 двух ползунов 5, 5, Цапфа 22-а валика 21 помещается в стенке направляющей корпуса 1 и цапфа 22 а - в крышке 9 ползуна, при чексредняя цилиндрическая часть валика 21 расположена эксцентрично относительно всех цапф и заключена в цилиндрическое отверстие втулки 23 квадратного сечения, Отверстия во втулке 23 относительно граней расположены эксцентрично и при том так, как цапфы относитель но...
