Устройство для деления чисел, представленных числоимпульсным кодом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 493924
Авторы: Гущин, Никитин, Тарарышкина, Федоров, Чечеткин
Текст

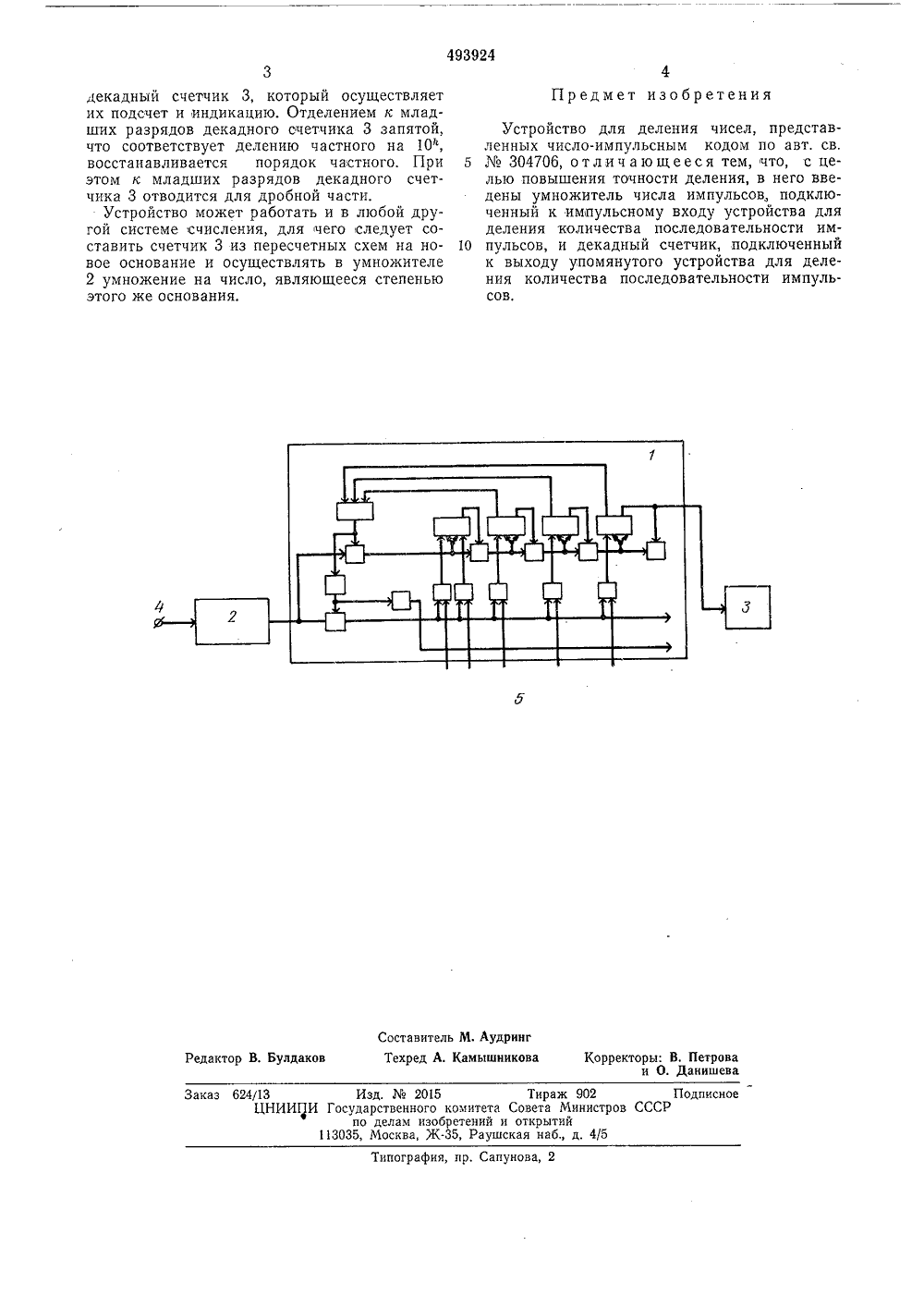

(1) 493924 Со оз Советских Социалистических Республик(23) ПриоритетОпубликовано 30.11.75. Бюллетень44Дата опубликования описания 19,02.76 51) М, Кл. Н 031 т 23 Государственный комит Совета Министров СССРпо делам изобретений 3) УДК 621.374,4(088.8) открыт Авторыизобретен Ю, Е, Гущин, А, И. Никитин, Л, И, Тарарышкин С, В, федоров и В, Д. Чечеткин Владимирский политехнический институт(54) УСТРОЙСТВО ДЛЯ ДЕЛЕНИЯ ЧИСЕЛ,ПРЕДСТАВЛЕННЫХ ЧИСЛО-ИМПУЛЬСНЫМ КОДОМ ая схе- едстав 1 для ых им сов, де вой ин Изобретение относится к автоматике и измерительной технике, в частности к цифровым делителям, и может найти применение в системах и устройствах, использующих число- импульсное представление информации.Известно устройство для деления количества, последовательных импульсов по авт, св.304706.Однако в известном устройстве в результате операции деления получают лишь целую часть частного, что ограничивает возможное применение данного устройства.Целью изобретения является повышение точности деления.С этой целью в него введены умножитель числа импульсов, подключенный к импульсному входу устройства для деления количества последовательности импульсов, и декадный счетчик, подключенный к выходу упомянутого устройства для деления количества последовательности импульсов. На чертеже представлена структур ма устройства для деления чисел, п ленных число-импульсным кодом,Устройство состоит из устройства деления количества последователь пульсов, умножителя 2 числа импул кадного счетчика 3 с цифровой знак дикацией, шины 4 ввода делимого и шин 5ввода делителя.Умножитель 2 своим выходом соединен симпульсным входом устройства 1 для деле 5 ния, выход которого связан с входом многоразрядного декадного счетчика 3, часть разрядов которого, имеющие вес десяти в отрицательных степенях, служат для образованиядробной части. Шины 4 и 5 служат соответО ственно для ввода делимого и делителя.Устройство работает следующим образом,Пусть делимое равно А, что означает поступление на вход умножителя 2 группы изА импульсов, При их достаточной скважно 5 сти каждый из импульсов группы преобразуется в умножителе 2 в серию из 10 импульсов и с его выхода на устройство 1 для деления подается количество импульсов, равноепроизведению А 10, где й - значность0 дробной части частного. Это равносильно тому, как если бы к числу А приписали слевак нулей.В устройстве 1 для деления осуществляется деление числа А 10" входных импульсов5 на вводимый через шины 5 в параллельномдвоичном коде делитель, величину которогообозначим через фВ. С его выхода импульсыЛ ),в количестве - 10" единиц поступают наВ493924 Предмет изобретения Составитель М. Аудринг Техред А. Камышникова Редактор В. Булдаков Корректоры: В. Петрова и О. ДанишеваЗаказ 62413 Изд.2015 Тираж 902 Подписное ЦНИИЯИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 декадный счетчик 3, который осуществляет их подсчет и индикацию. Отделением к младших разрядов декадного счетчика 3 запятой, что соответствует делению частного на 10, восстанавливается порядок частного. При этом к младших разрядов декадного счетчика 3 отводится для дробной части.Устройство может работать и в любой другой системе счисления, для чего следует составить счетчик 3 из пересчетных схем на новое основание и осуществлять в умножителе 2 умножение на число, являющееся степенью этого же основания. Устройство для деления чисел, представленных число-импульсным кодом по авт. св.5304706, отличающееся тем, что, с целью повышения точности деления, в него введены умножитель числа импульсов, подключенный к импульсному входу устройства для деления количества последовательности им пульсов, и декадный счетчик, подключенныйк выходу упомянутого устройства для деления количества последовательности импульсов.
СмотретьЗаявка
1974697, 03.12.1973
ВЛАДИМИРСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ГУЩИН ЮРИЙ ЕВГЕНЬЕВИЧ, НИКИТИН АЛЕКСАНДР ИВАНОВИЧ, ТАРАРЫШКИНА ЛЮДМИЛА ИВАНОВНА, ФЕДОРОВ СЕРГЕЙ ВЛАДИМИРОВИЧ, ЧЕЧЕТКИН ВИКТОР ДМИТРИЕВИЧ
МПК / Метки
МПК: H03K 23/24
Метки: деления, кодом, представленных, чисел, числоимпульсным
Опубликовано: 30.11.1975
Код ссылки
<a href="https://patents.su/2-493924-ustrojjstvo-dlya-deleniya-chisel-predstavlennykh-chisloimpulsnym-kodom.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для деления чисел, представленных числоимпульсным кодом</a>
Устройство для выделения значащих разрядов из последовательности многоразрядных двоичных кодов
Номер патента: 1038935
Опубликовано: 30.08.1983
Авторы: Громаковский, Левина
МПК: G06F 7/06
Метки: выделения, двоичных, значащих, кодов, многоразрядных, последовательности, разрядов
