Способ формирования управляющего воздействия
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

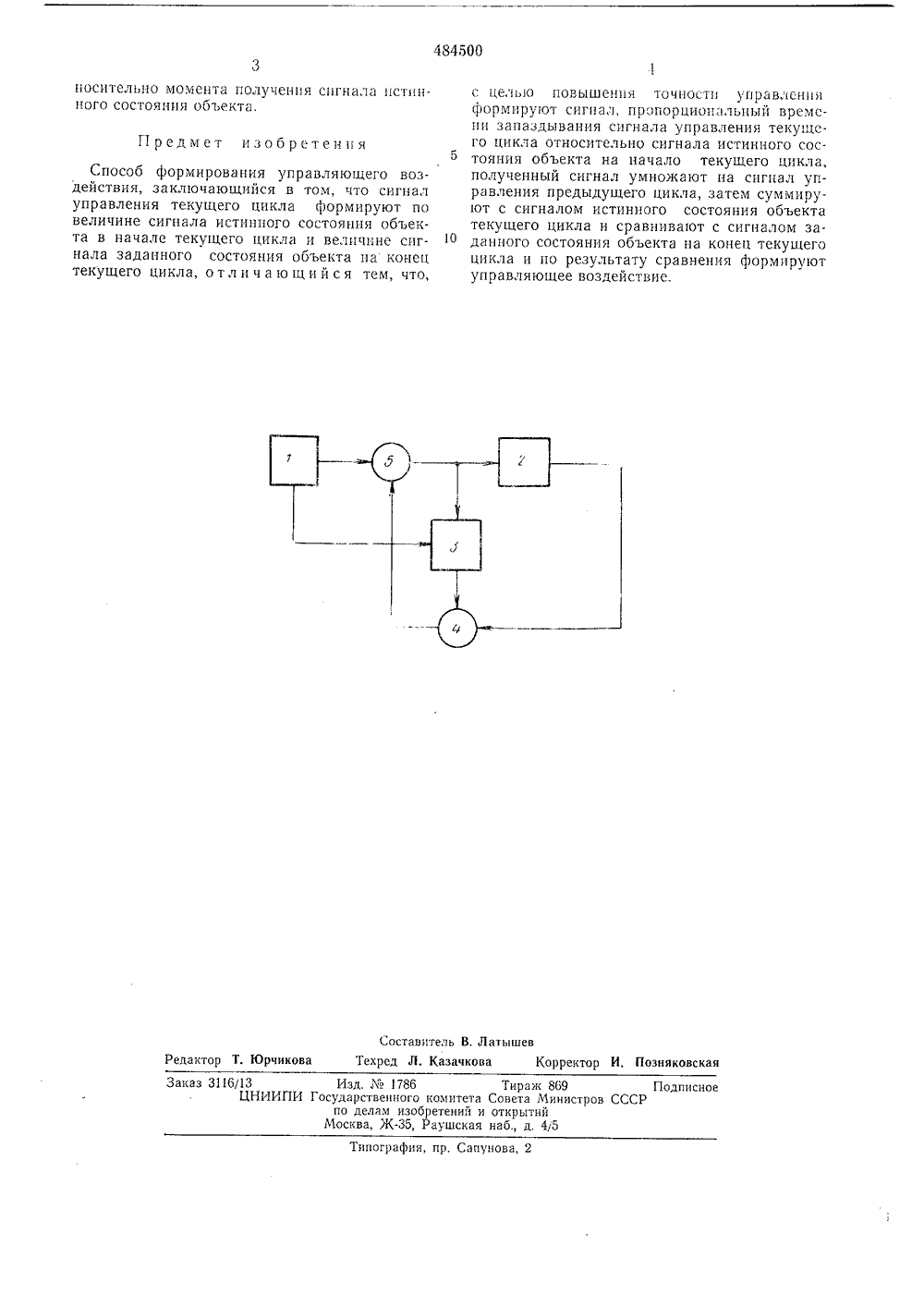

ОП И НИЕ ИЗОБРЕТЕНИЯ п 484500 Союз Советских Социалистических Ргслуолик(5) Ч, Кл. б 05 Ь 19 Заявлсно 21.04.72 (21) 1776231/18-24 присоединением зая Расул".рствекиый комитет Совета Иикистров СССР(088.8) Опубликовано 15.09.75. юллетень Л ла делам изооретени и открытий. а опубликования описания 22.12.7 2) Авторы изобретени(54) СПОСОБ ФОРМИРОВАНИЯ УПРАВЛЯВОЗДЕЙСТВИЯ ГО 2 текущего цформгщтютНа чертецип предлама формирсистемы пр В начале гаждого цикла блок программы 1вырабатывает сигнал заданного состояния объекта на конец текущего цикла и сигнал, пропорциональный времени запаздывания сигнала управления текущего цикла относительно сигнала истинного состояния объскта на начало текущего цикла, поступаюцгсгз от объекта управления 2. В устройстве 3 второй выработанный блоком программы сигнал умножается на сигнал управления предыдущего цикла, пропорциональный скорости объекта управления. Полученный сигнал произведения суммируется в сумматоре 4 с сигналом истинного состояния объекта текущего цикла. Сигнал суммы сравнивается с сигналом заданного состояния объекта на конец текущего цикла в устройстве 5, По результату сравнения вырабатывается сигнал управления текущего цикла.Предлагаемый способ позволяет компенсировать ошибку, обусловленную скоростью объекта и временем запаздывания момента ЗО формирования управляющего воздействия отИзобретение относится к автоматическому управлению, а именно к способам формирования управляющего воздействия систем управления, в частности систем числового программного управления.Известен способ формирования управляющего воздействия, заключающийся в том, что сигнал управления текущего цикла формируют по величине сигнала истинного состояния объекта в начале текущего цикла и величине сигнала заданного состояния объекта на конец текущего цикла. Управляющее воздействие формируется с ошибкой, обусловленной временем запаздывания момента его формирования относительно момента получения сигнала истинного состояния объекта. Эта ошибка пропорциональна времени запаздывания и скорости объекта.Целью изобретения является повышение точности формирования управляющего воздействия. Для этого по предлагаемому способу дополнительно формируют сигнал, ггропорциональный времени запаздывания сигнала управления текущего цикла относительно сигнала истинного состояния объекта на начало текущего цикла, полученный сигнал умножают на сигнал управления предыдущего цикла, затем суммируют с сигналом истинного состояния текущего цикла и сравнивают с сигналом заданного состояния объекта на конец икла и по результату сравненияуправляющее воздействие,же в качестве примера реализааемого способа представлена схе.вания управляющего воздействияограммногоправления.484500 Предмет изобретения Составитель В, Латышев Техред Л. Казачкова Редактор Т, Юрчикова Корректор И, Позняковская Заказ 3116/13 Изд. ЬЪ 1786 Тираж 869 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4(5Типография, пр. Сапунова, 2 носительно момента получения сигнала истинного состояния объекта. Способ формирования управляющего воздействия, заключающийся в том, что сигнал управления текущего цикла формируют по величине сигнала истинного состояния объекта в начале текущего цикла и величине сигнала заданного состояния объекта па конец текущего цикла, отличающийся тем, что,с целью повышения точности управления формируют сигнал, пропорциональный времени запаздывания сигнала управления текущего цикла относительно сигнала истинного состояния объекта на начало текущего цикла, полученный сигнал умножают на сигнал управления предыдущего цикла, затем суммируют с сигналом истинного состояния объекта текущего цикла и сравнивают с сигналом заданного состояния объекта на конец текущего цикла и по результату сравнения формируют управляющее воздействие.
СмотретьЗаявка
1776231, 21.04.1972
ПРЕДПРИЯТИЕ ПЯ Г-4677
БАСКАКОВ ЕВГЕНИЙ МИХАЙЛОВИЧ, ЛАТЫШЕВ ВЛАДИМИР ИЛЬИЧ, ТАРАЕВ ВЛАДИМИР ФЕДОРОВИЧ
МПК / Метки
МПК: G05B 19/04
Метки: воздействия, управляющего, формирования
Опубликовано: 15.09.1975
Код ссылки
