Устройство для защиты датчиков давления и температуры в аппаратах кипящего слоя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 482643
Авторы: Домбровский, Скоробогатов
Текст

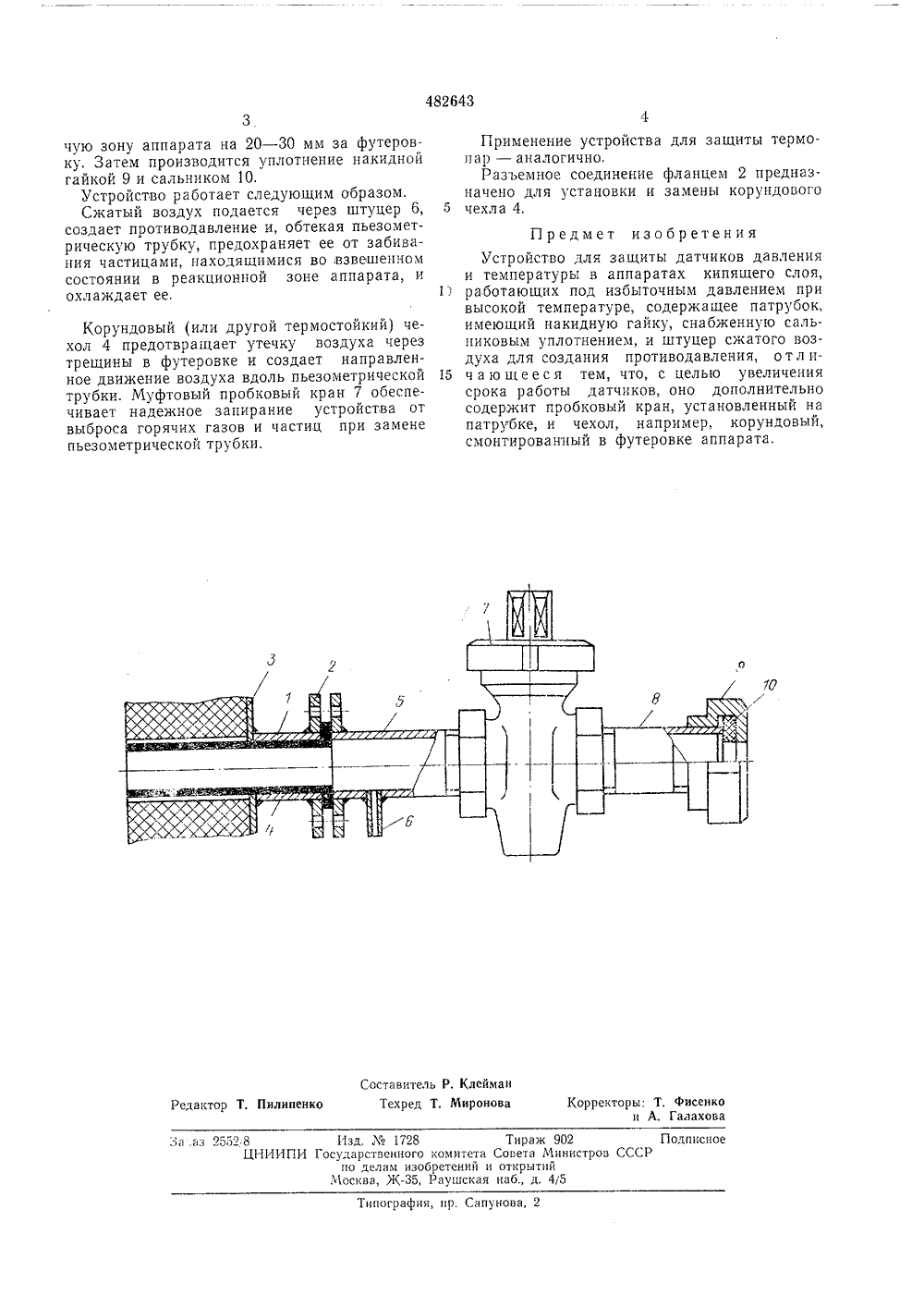

(н 1 482643 Сказ Советских Социалистических Республик(23) Приорит Совета Минист вано 30.08.75. Бюллетень32Опубли1 Дата о по делам изобретений и открытий(71) Заянптел дуский химический комбинат 4) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ДАТЧИКОВ ДАВЛ И ТЕМПЕРАТУРЫ В АППАРАТАХ КИПЯЩЕГО СЛ Яры впод Изобретение относится к устроиствам для измерения давления и температуры в аппаратах кипящего слоя, работающих под избыточным давлением при высокой температуре в реакционной зоне, и может быть применено для двухзонного аппарата кипящего слоя в промышленности по производству минераль. ных удобрений и кормов в опытном цехе обесфторенных фосфатов и в других отраслях промышленности, в которых применяются аппараты кипящего слоя или системы пневмотранспорта, и где необходимо контролировать давление и температуру внутри рабочей зоны. Известные устройства, применяемые дл тановки датчиков давления и температу аппаратах кипящего слоя, работающих избыточным давлением до 3000 мм вод, ст. и при температуре до 1600 С при наличии раскаленного гранулированного или порошкообразного материала в рабочей зоне, обладающего свойствами налипания, спекания и абразивного воздействия на датчики давления и температуры, не обеспечивают защиту датчиков от обгорания и от указанных воздействий, а также возможность их замены без снижения давления или остановки аппарата.С целью устранения указанных недостатков, устройство дополнительно содержит,пробковый кран, установленный на патрубке, и чехол, например, корундовый, смонтированныйв футеровке аппарата.Устройство позволяет обеспечить простуюи надекную защиту датчиков давления и тем 5 пературы, обеспечить измерение давления итемпературы непосредственно в реакционнойзоне аппарата, производить безопасную замену датчиков на работающих аппаратах безостановки и нарушения технологического ре 10 жима.На чертеже представлено предлагаемое устройство,Оно состоит из стального патрубка 1 сфланцем 2, приваренного к стенке 3 аппарата.15 Внутри патрубка 1 находится корундовый чехол 4, который проходит сквозь стенку аппарата до конца футеровки. Съемная часть устройства состоит из патрубка 5 с воздухоподводящим штуцером 6, муфтового проокового20 крана 7, патрубка 8 с накидной гайкой 9, сальникового уплотнения 10. Накидная гайка 9имеет левую резьбу,Предлагаемое устройство предназначенодля защиты датчиков давления и температуры25 (термопар или термометров сопротивле,.пя)без штуцера.Пьезометрическая трубка для отбора давления при установке на место вставляется черезпатрубок 8 и через отверстие в пробковом30 кране 7 так, чтобы ее конец выступал в рабоРедактор Т. Пилипенко Ча .аз 2552 8 Изд.1728 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Я-З 5, Раушская наб., д, 45Типография, пр. Сапунова, 2 чую зону аппарата на 20 - 30 мм за футеровку. Затем производится уплотнение накидной гайкой 9 и сальником 10.Устройство работает следующим образом.Сжатый воздух подается через штуцер 6, создает противодавление и, обтекая пьезометрическую трубку, предохраняет ее от забивания частицами, находящимися во взвешенном состоянии в реакционной зоне аппарата, и охлаждает ее. Корундовый (или другой термостойкий) чехол 4 предотвращает утечку воздуха через трещины в футеровке и создает направленное движение воздуха вдоль пьезометрической трубки. Муфтовый пробковый кран 7 обеспечивает надежное запирание устройства от выброса горячих газов и частиц при замене пьезометрической трубки. Применение устройства для защиты термопар - аналогично,Разъемное соединение фланцем 2 предназначено для установки и замены корундового 5 чехла 4. Предмет изобретенияУстройство для защиты датчиков давленияи температуры в аппаратах кипящего слоя, 1 работающих под избыточным давлением привысокой температуре, содержащее патрубок, имеющий накидную гайку, снабженную сальниковым уплотнением, и штуцер сжатого воздуха для создания противодавления, о т л и ч а ю щ е е с я тем, что, с целью увеличениясрока работы датчиков, оно дополнительно содержит пробковый кран, установленный на патрубке, и чехол, например, корундовый, смонтированный в футеровке аппарата.
СмотретьЗаявка
1954693, 20.08.1973
МААРДУСКИЙ ХИМИЧЕСКИЙ КОМБИНАТ
СКОРОБОГАТОВ ВИКТОР АЛЕКСАНДРОВИЧ, ДОМБРОВСКИЙ ЕВГЕНИЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: G01L 19/06
Метки: аппаратах, давления, датчиков, защиты, кипящего, слоя, температуры
Опубликовано: 30.08.1975
