Счетный триггер
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

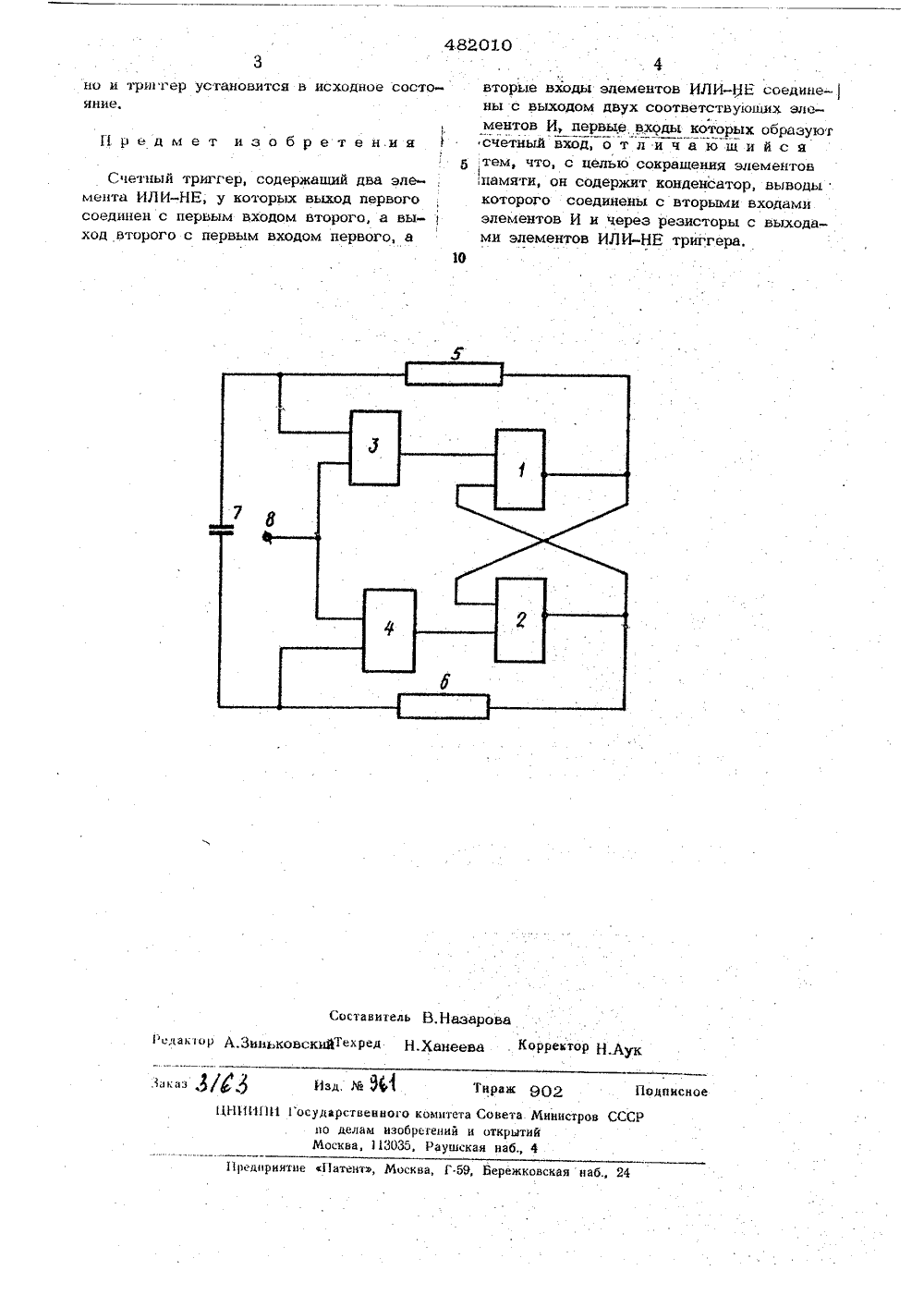

) Заявлено 03.01.73(21) 18655958/26.л Н 03 к 17/00 Н 03 к 21/00 присоединением заявкиГосударстееииый комитет Совета Мииестроо СССР по делам иеаоретеиий и открытий) Заявитель 54) СЧЕТНэЙ ТРИГГ Изобретение относится к цифровой вычислительной технике и может быть исполь зовано в цифровых вычислительных машина р,содержащий 5 ГОРЫХ ВЫХОДВХОДОМ ВтоРОГО, входом первоов ИЛИ - 1 Е сответствующих 10 которых зуют счетныи вход. Целью изобретен количества элементоние является спамяти. содержитсоединены гный триггер ды которого элементов И ми элементо того сч нденсатор, выв входами с выхо орым через р ИЛИ-НЕ зистОрь да триггера,1 а чертеже пр рическая схема трСчетный тригг ИЛИ-НЕ 1, 2 и д зисторы. 5, 6 и к 20ттурная эле два элемент И 2, 4, реведена ст гг р содержитва элемента нденсатор 7 а и системах автоматики.Известен счетный тригг два элемента РЛИ-НЕ, у к первого соединен с первым а выход второго - с первы го, а вторые входы элемен единены с выходом двух со элементов И, первые входь Первые входы элементов И 3, 4 объединены, образуя счетный вход 8 триггера,Триггер работает следующим образом,При подаче на счетный вход 8 единичного сигнала и в присутствии на выходе элемента ИЛИ-НЕ 2 единичного сигнала на .выходе элемента И 4 будет единичный сигнал, который поступает на элемент ИЛИНЕ 2, на второй вход которого с выхода элемента ИЛИ-НЕ 1 поступает нулевой сигнал, На выходе элемента ИЛИ-НЕ 2 сформируется нулевой сигнал, Этот сигнал с выхода элемента ИЛИ-НЕ 2 поступает на вход элемента ИЛИ-НЕ 1. На второй вход элемента ИЛИ-НЕ 1 поступает с выхода элемента И 3 нулевой сигнал, так как к одному из входов элемента И 3 подключен конденсатор 7, который помнит" нулевое состояние выхода элемента ИЛИ-НЕ 1. В. результате этого на выходе элемента ИЛИНЕ 1 возникнет единичный сигнал, т,.е. триггер изменит свое состояние.При подаче следующего единичного сигнала процессы будут происходить аналогич4.82010 10 Составитель В,Назароваак 1 ор А.Зиньковскийтекред Н.Ханеева коррек Изд, М 5 М Гираж к Поднисно ЦНИИИ осударствениого комитета Совета Министров Спо делам изобретений и открытийМосква, 13035, Раушская наб., 4 1 редириятне Патент, Москва, Г.59, Бережковская наб., 24 но и триггер установится в исходное состояние,Предмет изобретения Счетный триггер, содержаший два элемента ИЛИ-НЕ, у которых выход первого соединен с первым входом второго, а вы ход второго с первым входом первого, а 4вторые входы элементов ИЛИ;1 Е соедине- ны с выходом двух соответствуюших элементов И, первые входы которых образуют счетны.й вход, о т л и ч а ю щ и й с я тем, что, с целью сокрашения элементов ,памяти, он содержит конденсатор, выводы которого соединены с вторыми входами элементов И и через резисторы с выходами элементов ИЛИ-НЕ триггера.
СмотретьЗаявка
1865958, 03.01.1973
ВОЕННАЯ ИНЖЕНЕРНАЯ РАДИОТЕХНИЧЕСКАЯ ОРДЕНА ОТЕЧЕСТВЕННОЙ ВОЙНЫ АКАДЕМИЯ ПРОТИВОВОЗДУШНОЙ ОБОРОНЫ ИМ. МАРШАЛА СОВЕТСКОГО СОЮЗА ГОВОРОВА Л. А
ПАКУЛОВ НИКОЛАЙ ИВАНОВИЧ, ЧАПЛЫГИН СЕРГЕЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: H03K 17/00
Опубликовано: 25.08.1975
Код ссылки
