Способ управления процессом отжима влаги из полимерных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 480059
Авторы: Верхорубов, Олеринский, Рябков, Фридман
Текст

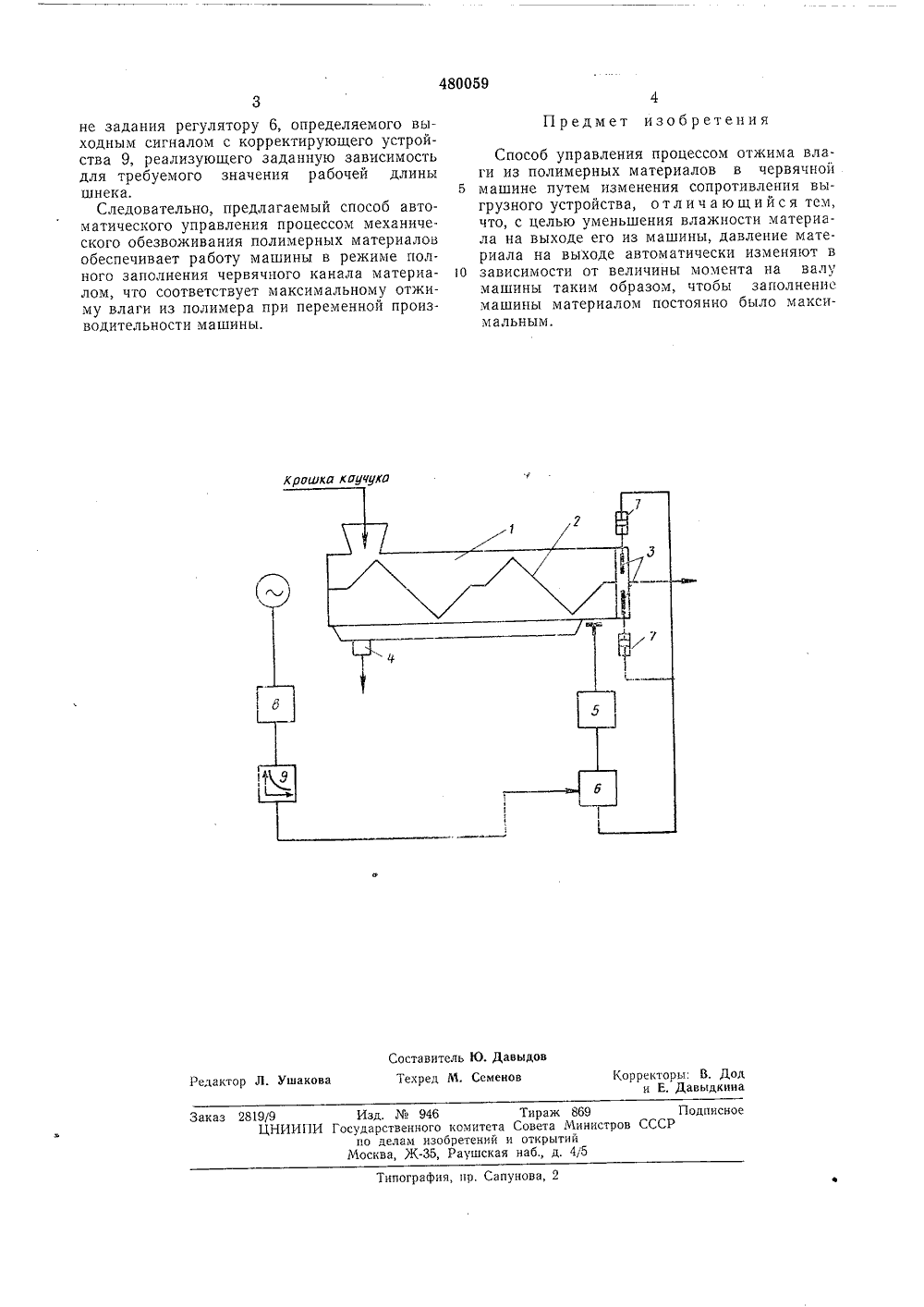

и и бани ЗОБРЕТЕН И и 11 48 О 059 юз Советских Социалистических Республикприсоединением заявкиГосударственныи комитет Совета Министров СССР(088.8) лам изобретении открытий та опубликования описания 14.11,75 72) Авторы изобретения Олеринский, А. И. Рябков, Б. А. Верхорубов и А. Н. Фридман(54) СПОСОЬ УПРАВЛЕНИЯ ПРОЦЕССОМ ОТЖИМА ВЛАГ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВому устро через слив отжима вла- существляют Способ управления процессо ги из полимерных материалов следующим образом.В червячную машину 1 с че 2 поступает влажная крошка вращении червячного вала к эвячным валом каучука. При рошка перемсИзобретение касается автоматизации механического обезвоживания полимерных материалов в червячных машинах,Известны способы отжима влаги из синтетического каучука с использованием червячных машин путем изменения сопротивления выгрузного устройства, Однако такие спосо бы пе обеспечивают управленис этим процессом путем использования зависимости между давлением в червячной машине и степенью обезвоживания самого материала. Дросселпрование выгрузки материала осуществляется вручную.Целью изобретения является уменьшение влажности материала на выходе его из мапины. Эта цель достигается тем, что давление материала на выходе из машины автоматически изменяют в зависимости от величины момента на валу машины таким образом, чтобы заполнение машины материалом постоянно было максимальным.11 а чертеже изооражсиа схема, поясняющая предлагаемый способ. щается к регулируемоп;у выгрузн - ству 3. Отжатая влага удаляетсяное устройство 4,Давление материала перед выгрузным устройством 3 измеряется с помощью датчика 5,Пропорциональный давленшо сигнал поступает на вход пропорционально-интегральногорегулятора 6, выход которого воздействует наисполнительный механизм 7 выгрузного устО ройства 3, Сигнал, пропорциональный вращающему моменту на червячном валу 2, измеряется с помощью датчика 8, выход которого воздействует на изменение задания регулятору давления 6. При изменении подачи материала в машину, вызывающим изменение рабочей длины червячного вала, происходит отклонение давления и вращающего момента от установив шегося значения. Таким образом, при увеличении давления и вращающего момента под действием изменения подачи материала в машину, сигнал об увеличении вращающего момента через корректирующее устройство 9 25 вызывает уменьшение величины задания регулятору 6, который, стремясь привести в соответствие величину регулируемого параметра и задания, будет изменять сопротивление выгрузного устройства 3 до тех пор, поло ка давление не будет соответствовать величи480059 Предмет изобретения крашка каучука Составитель Ю. Давыдов Текред М. Семенов Редактор Л. Ушакова Корректоры: В. Дод и Е. Давыдкина Заказ 2819/9 Изд, Мо 946 Тираж 869 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, )К, Раушская наб д, 4/5Типография, пр. Сапунова, 2 не задания регулятору 6, определяемого выходным сигналом с корректирующего устройства 9, реализующего заданную зависимость для требуемого значения рабочей длины шнека.Следовательно, предлагаемый способ автоматического управления процессом механического обезвоживания полимерных материалов обеспечивает работу машины в режиме полного заполнения червячного канала материалом, что соответствует максимальному отжиму влаги из полимера при переменной производительности машины,Способ управления процессом отжима влаги из полимерных материалов в червячной 5 машине путем изменения сопротивления выгрузного устройства, о т л и ч а ю щ и й с я тем, что, с целью уменьшения влажности материала на выходе его из машины, давление материала на выходе автоматически изменяют в 1 О зависимости от величины момента на валумашины таким образом, чтобы заполнение машины материалом постоянно было максимальным.
СмотретьЗаявка
1845513, 10.11.1972
ПРЕДПРИЯТИЕ ПЯ Р-6956
ОЛЕРИНСКИЙ БОРИС ИВАНОВИЧ, РЯБКОВ АЛЕКСАНДР ИВАНОВИЧ, ВЕРХОРУБОВ БОРИС АНДРЕЕВИЧ, ФРИДМАН АЛЕКСАНДР НИКОЛАЕВИЧ
МПК / Метки
МПК: G05D 22/02
Метки: влаги, отжима, полимерных, процессом
Опубликовано: 05.08.1975
Код ссылки
