Генератор серий импульсов с регулируемыми временными параметрами

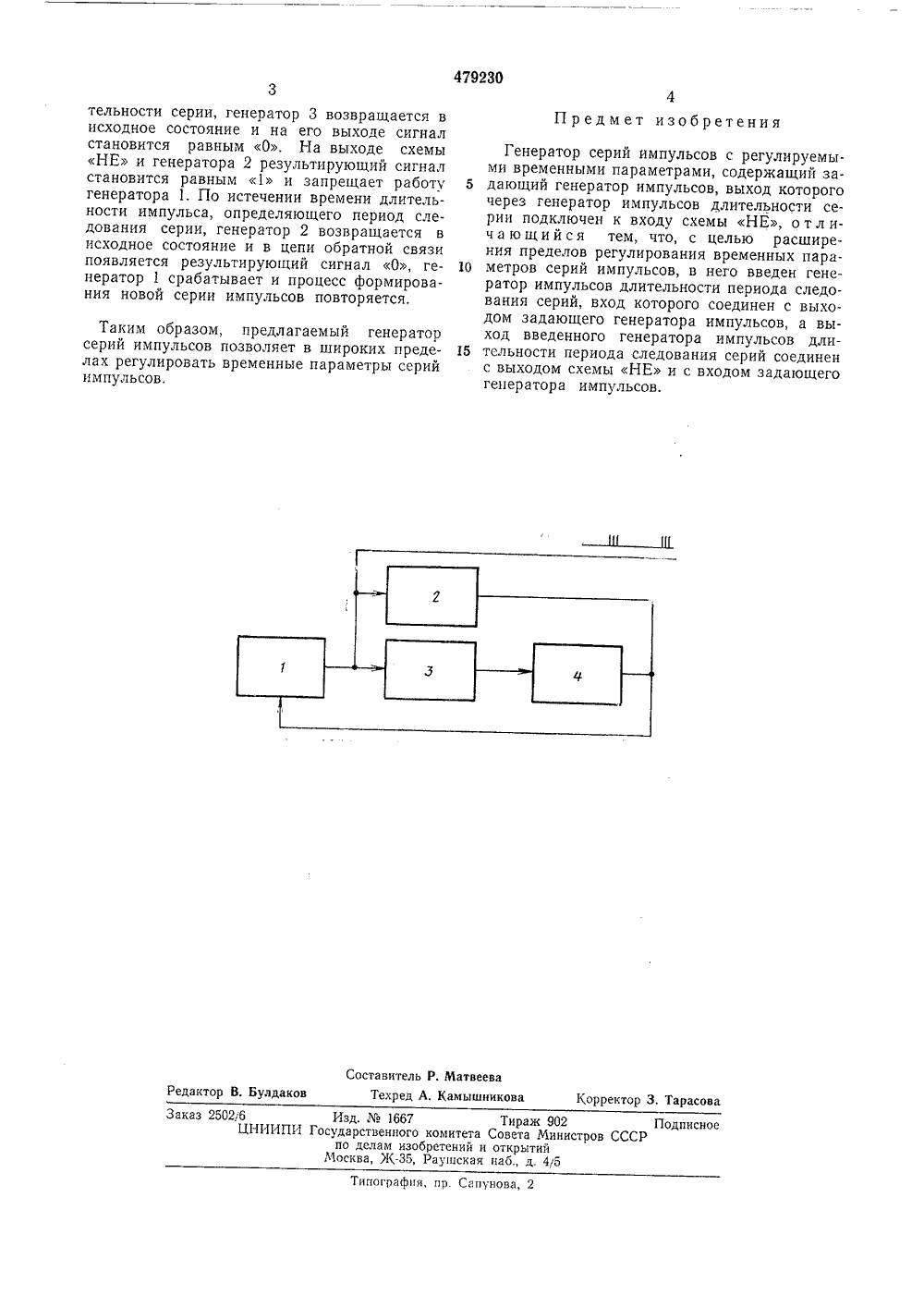

О П И С А Н И Е п 11 47923 ОИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик1) Дополнительное к авт. свид-ву 3 (21) 1902229/26 3/82 22) Заявле 1) М. Кл исоединением заявки Государственный комит Совета Министров ССС(088.8) 0.07.75. Бюллетень28 публикова оо делам изабрет и атрытий та опубликования описания 16,10.7(71) Заявит 154) ГЕНЕРАТОР СЕРИИ ИМПУЛЬСОВ С РЕГУЛИРУЕМЪ ВРЕМЕННЫМИ ПАРАМЕТРАМИИзвестен генератор серий жащий задающий генератор ратор импульсов длительно му НЕ,Существенным н ра является огран вания временных сов,Целью изобрет пределов регулир ров серий импулов, содерсов, генеий и схе 1 генерато- регулирой импульмпульс им пуль и сер этог едел сер едостатком иченный п параметров ширение 15параметтся ренных ения явля ования вре ьсов. ератор серии импульсов с менными параметрами до генератор импульсов длиследования серий, вход ковыходом задающего гене- а выход введенного гене- длительности периода сле единен с выходом схемы задающего генератора имДля этого в ген регулируемыми вре полнительно введен тельности периода торого соединен с ратора импульсов,ратора импульсов дования серий со НЕ и с входом п льсов,Функциональная жена на чертеже.ема генератора изобраИзобретение относится к импульсной технике и может быть использовано в качестве генератора серий импульсов с регулируемыми числом импульсов и в серии, длительностью серии и периодом следования серий. Генератор содержит задающий генератор 1 импульсов, выход которого соединен с входом генератора 2 импульсов длительности периода следования серии и с входом генератора д импульсов длительности срии, Выход генератора,5 импульсов длительности серии подключен к входу схемы 1 4, выход схемы г 1 Е 4 подключен к выходу генератора 2 импульсов длительности периода следования серий и к входу задающего генератораимпульсов.1 енератор раоотает следующим ооразом.15 исходном состоянии генераторооесточен и на выходе генераторов 2 и 3 имеется сигнал О, На выходе схемы НЕ 4 при этом должен быть сигнал 1, однако ввиду объединенных выходов схемы НЕ 4 н генератора 2, выход последнего шунтирует выход схемы НЕ 4 и на нем также имеется результирующий сигнал О. В момент подачи напряжения питания на генератор 1 первый же импульс из серии производит запуск генераторов 2 и 3, На выходе генератора 2 должен быть сигнал 1, но на выходе схемы НЕ в течение времени, равном длительно сти серии, имеется сигнал 0, который шунтирует выход генератора 2. В цепи обратной связи на время длительности серии результирующий сигнал также равен О, который яв ляется сигналом разрешения работы генератора 1. По истечении времени, равному дли479230 Предмет изобретения Составитель Р. МатвееваРедактор В. Булдаков Техред А. Камышникова Корректор 3, Тарасова Заказ 2502/6 Изд1667 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 5 К.35, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 тельности серии, генератор 3 возвращается в исходное состояние и на его выходе сигнал становится равным 0. На выходе схемы НЕ и генератора 2 результирующий сигнал становится равным 1 и запрещает работу генератора 1, По истечении времени длительности импульса, определяющего период следования серии, генератор 2 возвращается в исходное состояние и в цепи обратной связи появляется результирующий сигнал 0, генератор 1 срабатывает и процесс формирования новой серии импульсов повторяется. Таким образом, предлагаемый генератор серий импульсов позволяет в широких пределах регулировать временные параметры серий импульсов,Генератор серий импульсов с регулируемыми временными параметрами, содержащий за дающий генератор импульсов, выход которогочерез генератор импульсов длительности серии подключен к входу схемы НЕ, о тл ич а ю щ и й с я тем, что, с целью расширения пределов регулирования временных пара метров серий импульсов, в него введен генератор импульсов длительности периода следования серий, вход которого соединен с выходом задающего генератора импульсов, а выход введенного генератора импульсов дли тельности периода следования серий соединенс выходом схемы НЕ и с входом задающего генератора импульсов.
