Интегратор для электронного потенциометраизвестен интегратор для электронного потенциометра, содержащий кварцевый генератор электрических импульсов постоянной частоты, электронную пересчетную схему и электронно

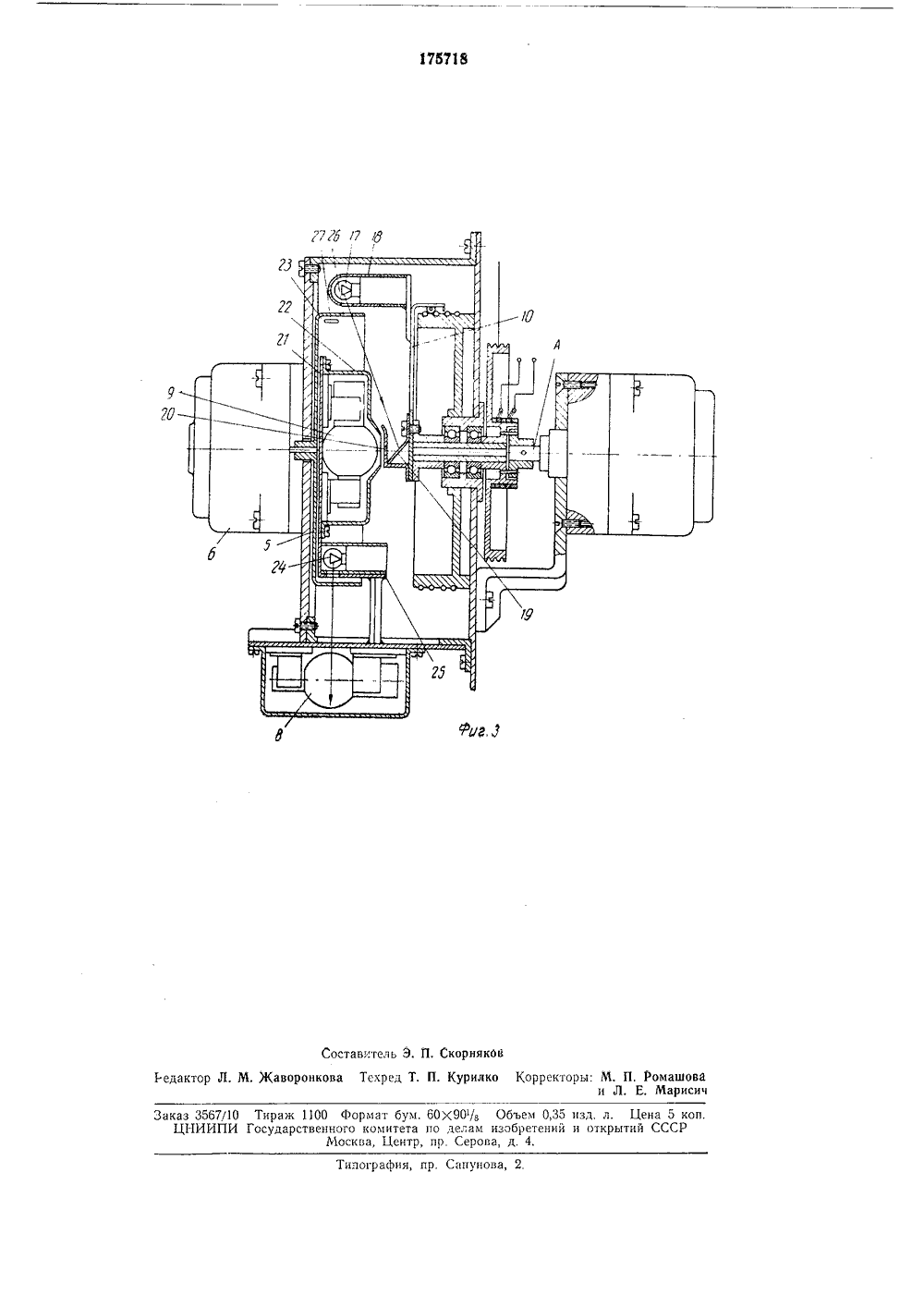

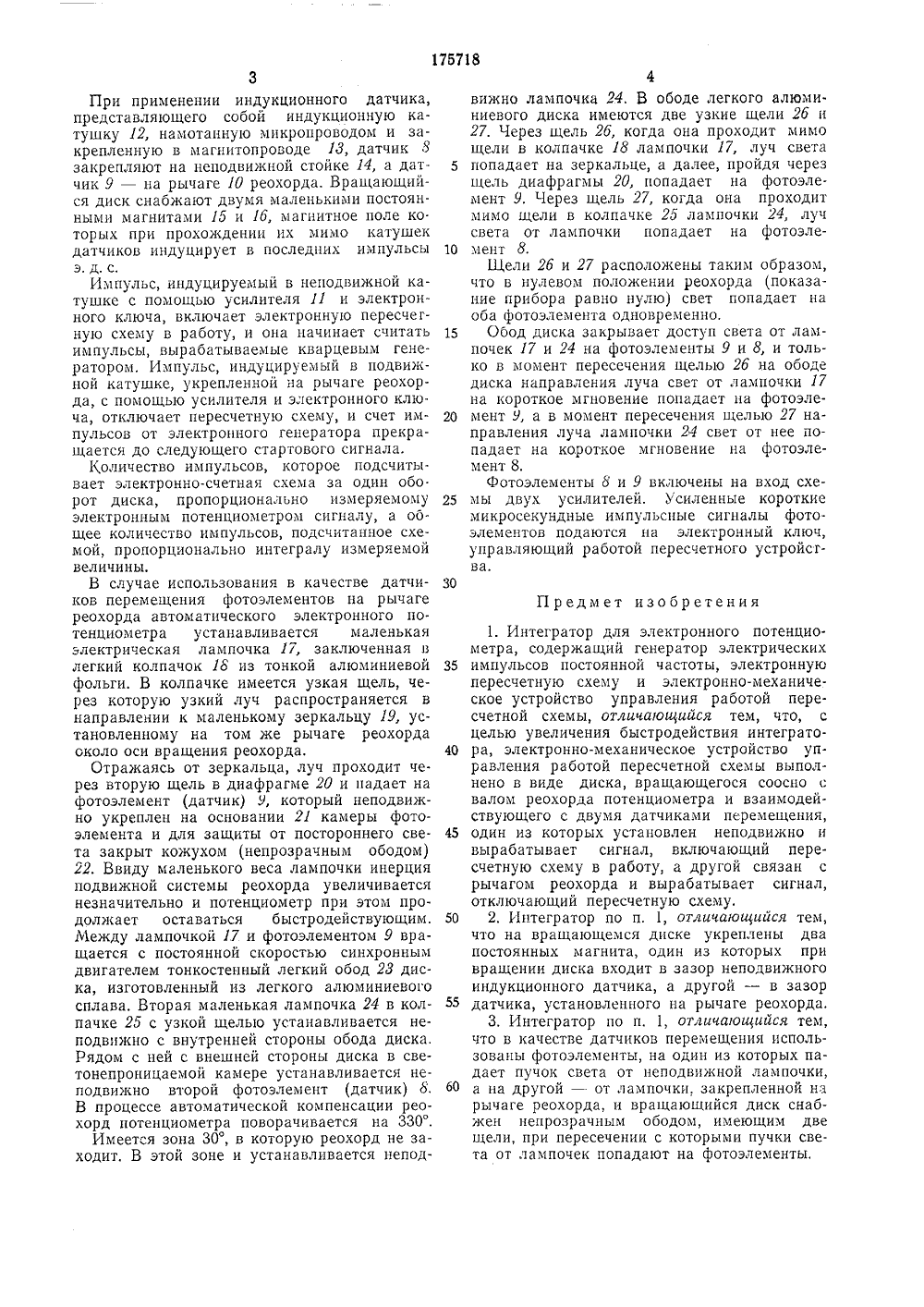

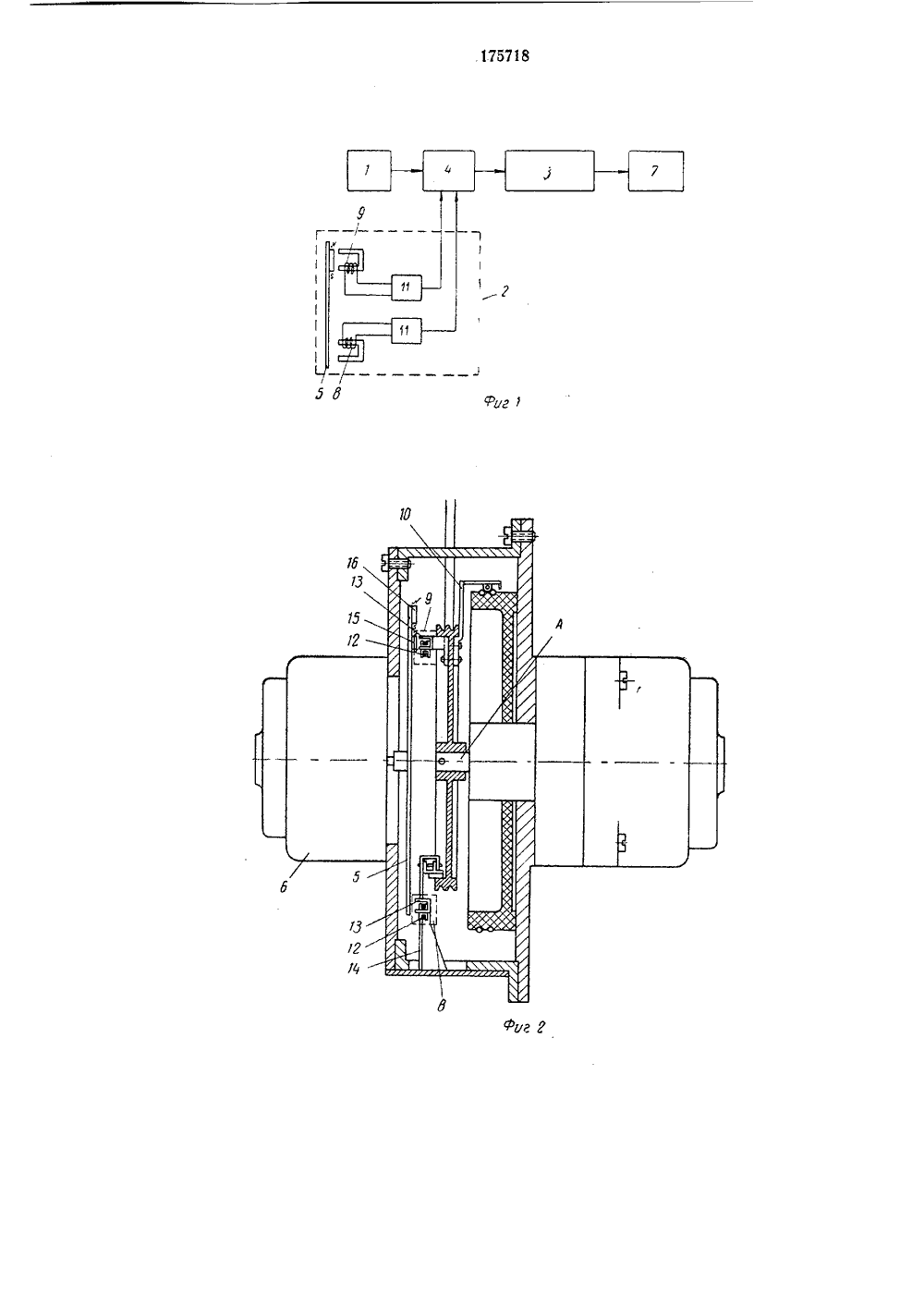

175718 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетскиз Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 22.1.1964 ( 877600/26-25)с присоединением заявки881056/26-25Приоритет 11.11.1964Опубликовано 09.Х,1965, Бюллетень20Дата опубликования описания 27.Х 11.1965 Кл, 421) МПК б 01 п Государственный комитет по делам изобретений ; и открытий СССРАвторизобретения А, Лавр Заявитель НТЕГРАТОР ДЛЯ ЭЛЕКТРОННОГО ПОТЕНЦИОМЕТР 2 11 одписная группа173 Известен интегратор для электронного потенциометра, содержащий кварцевый генератор электрических импульсов постоянной частоты, электронную пересчетную схему иэлектронно-механическое устройство управления работой пересчетной схемы контактноготипа. Однако использование электронно-механического устройства управления работойпересчетной схемы, выполненного, например,в виде барабана, по поверхности которогоскользит контакт, не позволяет повысить быстродействие интегратора.Отличительной особенностью предлагаемого интегратора является то, что электронномеханическое устройство управления работойпересчетной схемы выполнено в виде диска,вращающегося соосно с валом реохорда потенциометра и взаимодействующего с двумядатчиками перемещения, один из которыхустановлен неподвижно и вырабатывает сигнал, включающий пересчетную схему в работу, а другой связан с рычагом реохорда и вырабатывает сигнал, отключающий пересчетную схему,При применении в качестве датчиков перемещения индукционных датчиков на дискезакрепляют два постоянных магнита, один изкоторых при вращении диска входит в зазорнеподвижного датчика, установленного на неподвижной стойке, а другой - в зазор датчика, установленного на рычаге реохорда,В качестве датчиков перемещения могут использоваться фотоэлементы, на один пз которых будет падать пучок света от неподвижной лампочки, а на другой - от лампочки, за крепленной на рычаге реохорда, Вращающийся диск может быть снабжен непрозрачным ободом, имеющим две узкие щели, при пересечении с которыми пучки света от лампочек попадают на соответствующие фотоэлементы.10 На фиг. 1 представлена блок-схема описываемого интегратора; на фиг. 2 - интегратор с индукционными датчиками, вариант; на фиг. 3 - интегратор с фотоэлементами и лампочками.15 Интегратор содержит кварцевый генератор1, электронно-механическое устройство 2 для управления работой пересчетной схемы 3 с помощью электронного ключа 4.Электронно-механическое устройство содер.20 жит диск 5, вращаемый синхронным электродвигателем б с постоянной большой скоростью. Диск вращается соосно с валом Л реохорда 7 потенциометра, Устройство снабжено двумя датчиками 8 и 9; датчик 8 уста новлен неподвижно, а датчик 9 связан с рычагом 10 реохорда потенциометра. Импульсные сигналы от датчиков через усилители 11 подаются на электронный ключ, управляющий работой пересчетной схемы, причем сигнал от ЗО датчика 8 включает пересчетную схему в работу, а сигнал от датчика 9 отключает ее.5 10 15 20 25 ЗО 35 40 45 50 55 60 При применении индукционного датчика, представляющего собой индукционную катушку 12, намотанную микропроводом и закрепленную в магнитопроводе 18, датчик 8 закрепляют на неподвижной стойке 14, а датчик 9 - на рычаге (О реохорда. Вращающийся диск снабжают двумя маленькими постоянными магнитами 15 и 16, магнитное поле ко торых при прохождении их мимо катушек датчиков индуцирует в последних импульсы э. д. с.Импульс, индуцируемый в неподвижной катушке с помощью у.силителя 11 и электронного ключа, включает электронную пересчегную схему в работу, и она начинает считать импульсы, вырабатываемые кварцевым генератором. Импульс, индуцируемый в подвижной катушке, укрепленной на рычаге реохорда, с помощью усилителя и электронного ключа, отключает пересчетную схему, и счет импульсов от электронного генератора прекращается до следующего стартового сигнала.количество импульсов, которое подсчитывает электронно-счетная схема за один обо. рот диска, пропорционально измеряемому электронным потенциометром сигналу, а общее количество импульсов, подсчитанное схемой, пропорционально интегралу измеряемой величины.В случае использования в качестве датчиков перемещения фотоэлементов на рычаге реохорда автоматического электронного потенциометра устанавливается маленькая электрическая лампочка 17, заключенная в легкий колпачок 18 из тонкой алюминиевой фольги, В колпачке имеется узкая щель, через которую узкий луч распространяется в направлении к маленькому зеркальцу 19, установленному на том же рычаге реохорда около оси вращения реохорда.Отражаясь от зеркальца, луч проходит че. рез вторую щель в диафрагме 20 и падает на фотоэлемент (датчик) 9, который неподвижно укреплен на основании 21 камеры фотоэлемента и для защиты от постороннего света закрыт кожухом (непрозрачным ободом) 22. Ввиду маленького веса лампочки инерция подвижной системы реохорда увеличивается незначительно и потенциометр при этом продолжает оставаться быстродействующим. Между лампочкой 17 и фотоэлементом 9 вращается с постоянной скоростью синхронным двигателем тонкостенный легкий обод 28 диска, изготовленный из легкого алюминиевого сплава. Вторая маленькая лампочка 24 в колпачке 25 с узкой щелью устанавливается неподвижно с внутренней стороны обода диска. Рядом с ней с внешней стороны диска в светонепроницаемой камере устанавливается неподвижно второй фотоэлемент (датчик) 8. В процессе автоматической компенсации реохорд потенциометра поворачивается на 330.Имеется зона 30, в которую реохорд не заходит. В этой зоне и устанавливается непод 4вижно лампочка 24, В ободе легкого адами. ниевого диска имеются две узкие щели 2 б и 27. Через щель 2 б, когда она проходит мимо щели в колпачке 18 лампочки 17, луч света попадает на зеркальце, а далее, пройдя через щель диафрагмы 20, попадает на фотоэлемент 9, Через щель 27, когда она проходит мимо щели в колпачке 25 лампочки 24, луч света от лампочки попадает на фотоэлемент 8.Щели 2 б и 27 расположены таким образом, что в нулевом положении реохорда (показание прибора равно нулю) свет попадает на оба фотоэлемента одновременно.Ооод диска закрывает доступ света от лампочек 17 и 24 на фотоэлементы 9 и 8, и только в момент пересечения щелью 2 б на ободе диска направления луча свет от лампочки 17 на короткое мгновение попадает на фотоэлемент 9, а в момент пересечения щелью 27 направления луча лампочки 24 свет от нее попадает на короткое мгновение на фотоэлемент 8.Фотоэлементы 8 и 9 включены на вход схемы двух усилителей. Усиленные короткие микросекундные импульсные сигналы фотоэлементов подаются на электронный ключ, управляющий работой пересчетного устройства. Предмет изобретения 1. Интегратор для электронного потенциометра, содержащий генератор электрических импульсов постоянной частоты, электронную пересчетную схему и электронно-механическое устройство управления работой пере- счетной схемы, отличающийся тем, что, с целью увеличения быстродействия интегратора, электронно-механическое устройство управления работой пересчетной схемы выполнено в виде диска, вращающегося соосно с валом реохорда потенциометра и взаимодействующего с двумя датчиками перемещения, один из которых установлен неподвижно и вырабатывает сигнал, включающий пере- счетную схему в работу, а другой связан с рычагом реохорда и вырабатывает сигнал, отключающий пересчетную схему.2, Интегратор по п. 1, отличающийся тем, что на вращающемся диске укреплены два постоянных магнита, один из которых при вращении диска входит в зазор неподвижного индукционного датчика, а другой - в зазор датчика, установленного на рычаге реохорда,3. Интегратор по п. 1, отличающийся тем, что в качестве датчиков перемещения использованы фотоэлементы, на один из которых падает пучок света от неподвижной лампочки, а на другой - от лампочки, закрепленной на рычаге реохорда, и вращающийся диск снабжен непрозрачным ободом, имеющим две щели, при пересечении с которыми пучки света от лампочек попадают на фотоэлементы,Заказ 3567/10 Тираж 1100 Формат бум. 60 Х 90(8 Объем 0,35 изд. л. Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4.ография, пр. Сапунова, 2
