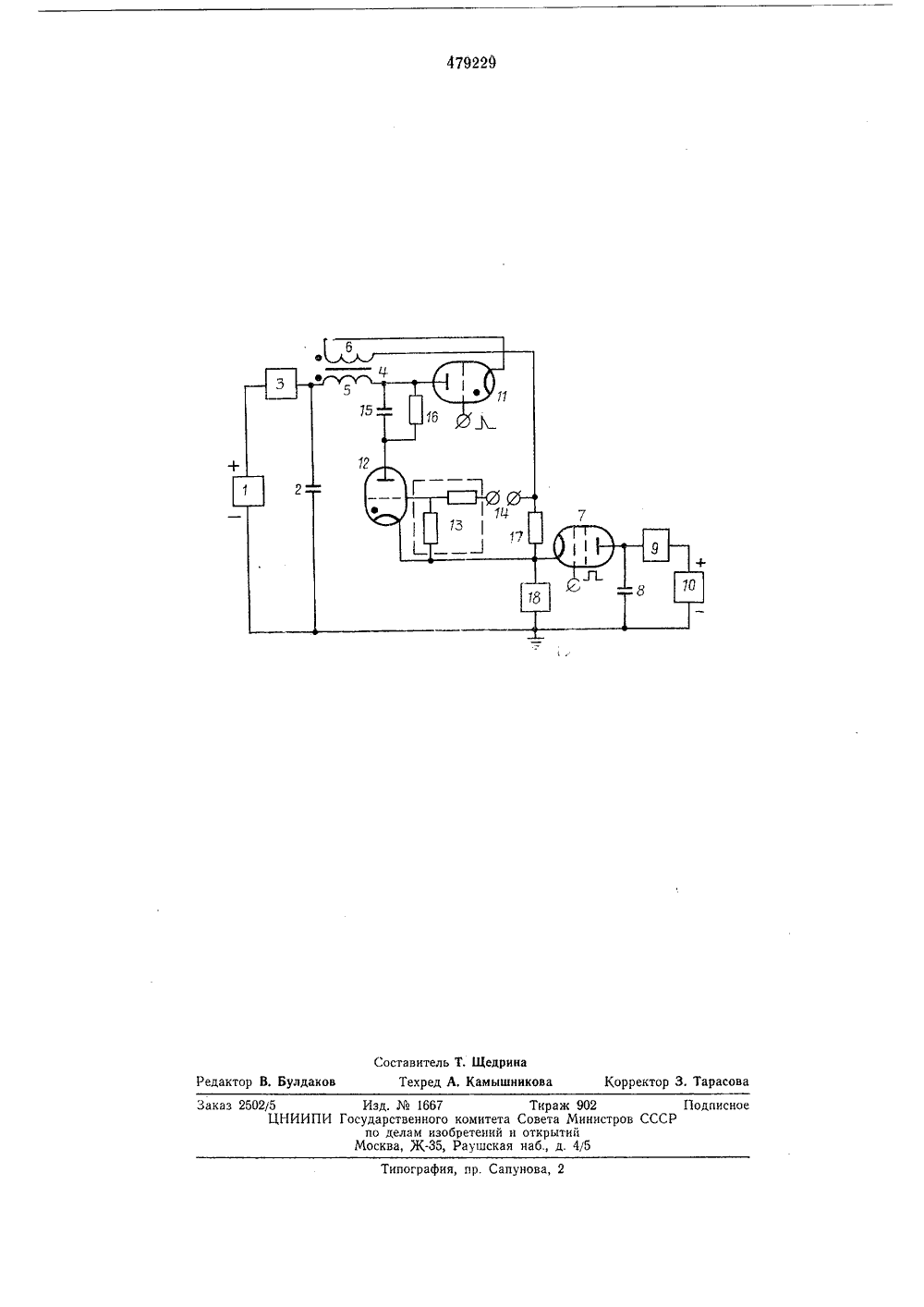

О П И С А Н И Е п 11 479229ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Зависимое от авт. свидетельства22) Заявлено 01,06.73 (21) 1924861/26-21с присоединением заявки031 3/ Совета Министров СССРпо делам изобретенийи открытий Опубликовано 30.07.75. Бюллетень28Дата опубликования описания 16.10.75(2) Авторы изобретен Р. Аба Абоян и омакин Заявите 4) ГЕНЕРАТОР ИМПУЛЬСОВ 32 П ио итет Государственный комитет ("2) Р "оритетИзобретение относится к области импульсной техники и может быть использовано длягенерирования мощных импульсов прямоугольной формы.Известен генератор импульсов, содержащий первый источник питания, первый емкостный накопитель энергии, подключенный к первому источнику питания через первую зарядную цепь, двухобмоточный импульсныйтрансформатор, первый и второй тиратроны,конденсатор, шунти ров а нный резистором, ирезистивный делитель напряжения, причемпервичная обмотка импульсного трансформатора включена между анодом первого тиратрона и точкой соединения первого емкостного накопителя с первой зарядной цепью, вторичная обмотка импульсного трансформатораподключена одним выводом к нагрузке, адругим к катоду первого тиратрона, конденсатор, шунтированный резистором, включен между анодом первого тиратрона и анодом второго тиратрона, который своим катодом подключен к нагрузке, а сеткой подсоединен ксредней точке резистивного делителя напряжения,В известном генераторе обеспечена быстродействующая электронная защита от короткого замыкания, Однако цепи защиты потребляют значительную энергию, что снижаетк. п, д. устройства, особенно при генерации ко ротких импульсов, длительность которых сравнима с временем гашения тиратронов.Целью изобретения является уменьшение энергии, потребляемой цепями защиты от короткого замыкания.Эта цель достигается тем, что генератор содержит второй источник питания, второй емкостный накопитель энергии, модуляторную лампу, вторую зарядную цепь, дополнительный резистор и разрядник, причем второй емкостный накопитель подключен через вторую зарядную цепь к второму источнику питания и через модуляторную лампу к нагрузке, дополнительный резистор включен между нагрузкой и вторичной обмоткой импульсного трансформатора, а разрядник через резистивный делитель напряжения подключен параллельно дополнительному резистору. Схема генератора изображена на чертеже.Генератор содержит первый источник 1 питания, первый емкостный накопитель 2, первую зарядную цепь 3, двухобмоточный импульсный трансформатор 4 с первичной обмоткой 5 и вторичной оомоткой 6, модулятор ную лампу, второй емкостный накопитель 8, вторую зарядную цепь 9, второй источник 10 питания, первый 11 и второй 12 тиратроны, резистивный делитель 13 напряжения, разрядник 14, конденсатор 15, шунтированныйрезистором 16, дополнительный резистор 17, нагрузку 18.Накопитель 2 подключен к источнику 1 через зарядную цепь 3. Обмотка 5 включена между анодом тиратрона 11 и точкой соединения накопителя 2 с зарядной цепью 3, а обмотка 6 подключена одним выводом к нагрузке 18, а другим к катоду тиратрона 11. Конденсатор 15 включен между анодами тиратронов 11 и 12, Катод тиратрона 12 подключен к нагрузке 18, а его сетка присоединена к средней точке делителя 13. Накопитель 8 подключен через зарядную цепь 9 к источнику 10 питания и через модуляторную лампу 7 к нагрузке 18. Дополнительный резистор 17 включен между нагрузкой 18 и обмоткой 6, а разрядник 14 через делитель 13 подключен параллельно резистору 17.Генератор работает следующим образом.После поджига тиратрона 11 накопитель 2 разряжается на нагрузку 18 через последовательно включенные обмотки 5 и 6 импульсного трансформатора 4 и резистор 17, сопротивление которого значительно меньше сопротивления нагрузки, Через промежуток времени, равный требуемой длительности импульса, отпирается лампа 7 и к нагрузке 18 прикладывается импульс напряжения разряда накопителя 8 с амплитудой, несколько превышающей напряжение на нагрузке к моменту отпирания лампы 7, и длительностью, достаточной для восстановления электрической прочности тиратрона 11, вследствие чего происходит гашение тиратрона 11.При коротком замыкании в нагрузке 18 почти все напряжение выделяется на резисторе 17. Происходит пробой разрядника 14 и через делитель 13 на сетку тиратрона 12 поступает импульс напряжения поджига (делителем устанавливается необходимая амплитуда напряжения поджига), В момент поджига тиратрона 12 напряжение на аноде тира- трона 11 падает до потенциала земли; через импульсный трансформатор 4 к катоду тира- трона 11 прикладывается положительный потенциал относительно анода. Происходит гашение тиратрона 11, чем и достигается защита нагрузки.Так как рабочие коммутации тиратрона 11 5 осуществляются без участия цепей защиты, тоэнергия, потребляемая цепями защиты, существенно уменьшается. Предмет изобретения 10Генератор импульсов, содержащий первыйисточник питания, первый емкостный накопитель энергии, подключенный к первому источнику питания через первую зарядную цепь, 15 двухобмоточный импульсный трансформатор,первый и второй тиратроны, конденсатор, шунтиров анны й резистором, и рези стив ный делитель напряжения, причем первичная обмотка импульсного трансформатора включена 20 между анодом первого тиратрона и точкойсоединения первого емкостного накопителя с первой зарядной цепью, вторичная обмотка импульсного трансформатора подключена одним выводом к нагрузке, а другим к катоду 25 первого тиратрона, конденсатор, шунтированный резистором, включен между анодом первого тиратрона и анодом второго тиратрона, который своим катодом подключен к нагрузке, а сеткой присоединен к средней точке ре зистивного делителя напряжения, о т л и ч аю щ и й с я тем, что, с целью уменьшения энергии, потребляемой цепями защиты от короткого замыкания, он содержит второй источник питания, второй емкостный накопитель 35 энергии, модуляторную лампу, вторую зарядную цепь, дополнительный резистор и разрядник, причем второй емкостный накопитель подключен через вторую зарядную цепь к второму источнику питания и через модулятор ную лампу к нагрузке, дополнительный резистор включен между нагрузкой и вторичной обмоткой импульсного трансформатора, а разрядник через резистивный делитель напряжения подключен параллельно дополнитель ному резистору.479229 Составитель Т. Щедрина Техред А. Камышникова Редактор В. Булдаков Корректор 3. Тарасова Типография, пр. Сапунова, 2 Заказ 2502/5 Изд.1667 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытии Москва, Ж, Раупская наб., д. 4/5
