Устройство для уплотнения и регулирования электродов в электролизерах

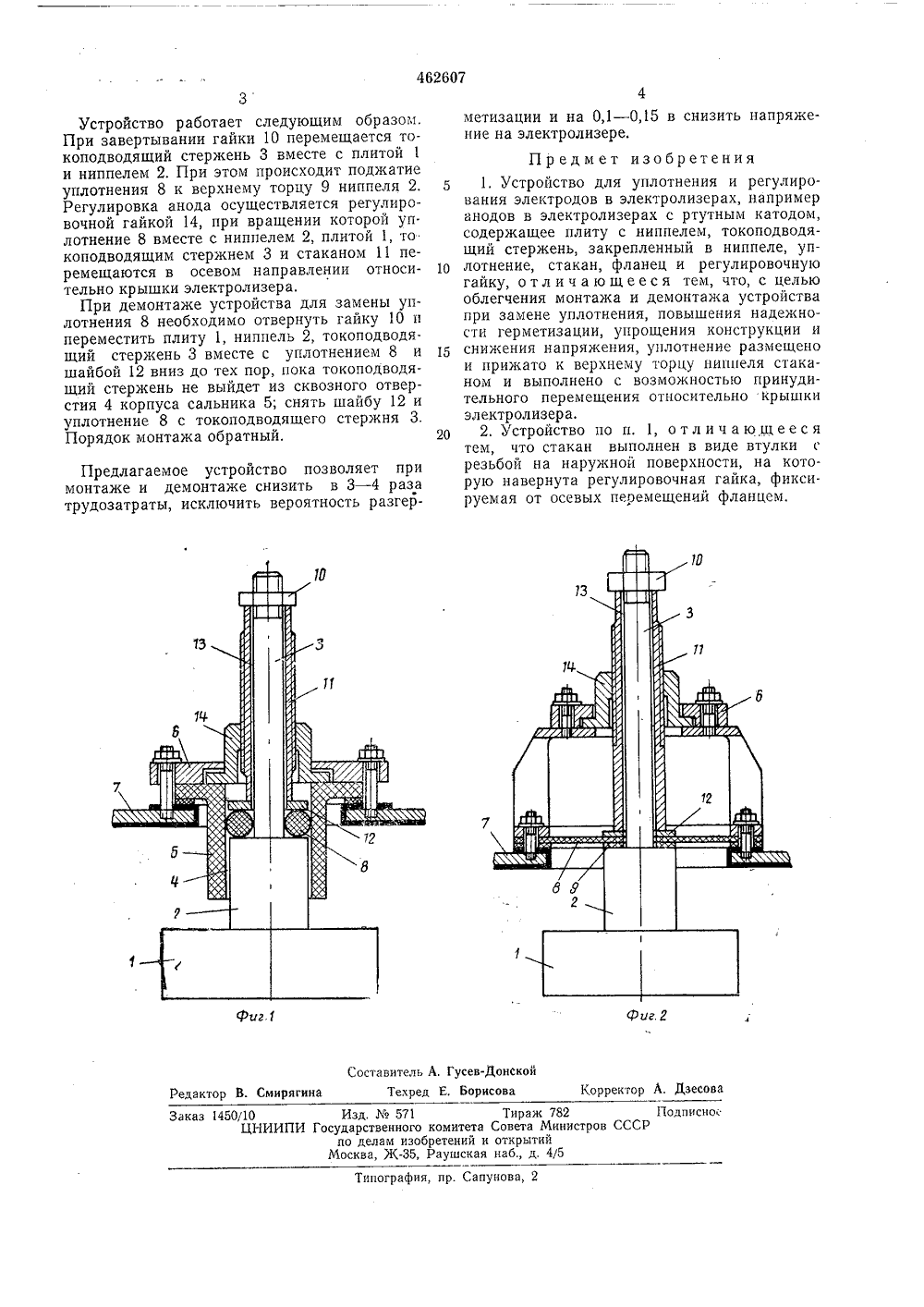

ОПИСАНИЕ ИЗОБРЕТЕНИЯ йц 462607 Союз Советских Социалистических РеспубликГосударственный ломите Совета Министров СССР 153) УДК 621 357 1 035,2 (088.8) ло делам изобрете открыти(72) Авторы изобретения И, Дюмулен, В. С. Митрофанов и В, И. Пыльно Заявител УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ И РЕГУЛИРОВАНИ ЭЛЕКТРОДОВ В ЭЛЕКТРОЛИЗЕРАХИзобретение относится к электрохимической промышленности и может быть использовано в электролизерах с ртутным катодом,Известно устройство для уплотнения и регулирования анодов в электролизерах с ртутным катодом, содержащее плиту с ниппелем; токоподводящий стержень, закрепленный в ниппеле; уплотнение, стакан, фланец и регулировочную гайку.Такое устройство неудобно при монтаже и демонтаже его при замене уплотнения и не обеспечивает надежной герметизации. Наличие нескольких резьбовых соединений увеличивает вероятность погрешности установки анодов относительно поверхности ртутного катода, что вызывает повышение напряжения на электролизере.Для упрощения конструкции, облегчения монтажа и демонтажа устройства при замене уплотнения, повышения надежности герметизации и снижения напряжения на электролизере предложено уплотнение разместить на верхнем торце ниппеля, прижать его к верхнему торцу ниппеля стаканом и выполнить с возможностью принудительного перемещения относительно крышки электролизера.Стакан может быть выполнен в виде втулки, через внутреннюю полость которой проходит токоподводящий стержень. На наружной поверхности втулки нарезана резьба, на которую навернута регулировочная гайка, фикси.руемая от осевых перемещений фланцем.На фиг. 1 изображено предложенное устройство с сальниковым уплотнением, продоль ный разрез; на фиг, 2 - то же, с мембраннымуплотнением.Устройство состоит из плиты 1, ниппсля 2,токоподводящего стержня 3, закрепленного и ниппеле 2. При выполнении устройства с саль пиковым уплотнением ниппель 2 и токоподводящий стержень 3 вставляют в сквозное отверстие 4 корпуса сальника 5. Корпус сальника 5 фланцем 6 прижимается к крышке 7 электролизера (фиг. 1).15 При выполнении устройства с мембраннымуплотнением ниппель 2 и токоподводящий стержень 3 вставляют в отверстие крышки электролизера 7, а фланец 6 закрепляют на кронштейне, опирающемся ца крышку 7 элек тролизера (фиг, 2). Уплотнение 8 размещаютца верхнем торце 9 ниппеля 2. Гайкой 10 и стаканом 11 через шайбу 12 уплотнение 8 прижимают к верхнему торцу 9 ниппеля 2.Стакан 11 выполнен в виде втулки, через 25 внутреннюю полость 13 которой проходит токоподводящий стержень 3. На наружной стороне стакана 11 нарезана резьба, на которую навернута регулировочная гайка 14. От осевых смещений регулировочная гайка 14 фик сируется фланцсм 6.Изд,571 Тираж 78 осударственного комитета Совета Мин по делам изобретений и открытий Москва, Ж, Раушская наб д. 4/5аказ 1450/10ЦНИИП одписно ро Типография, пр. Сапунов Устройство работает следующим образом. При завертывании гайки 10 перемещается токоподводящий стержень 3 вместе с плитой 1 и ниппелем 2. При этом происходит поджатие уплотнения 8 к верхнему торцу 9 ниппеля 2. Регулировка анода осуществляется регулировочной гайкой 14, при вращении которой уп. лотнение 8 вместе с ниппелем 2, плитой 1, то коподводящим стержнем 3 и стаканом 11 перемещаются в осевом направлении относительно крышки электролизера.При демонтаже устройства для замены уплотнения 8 необходимо отвернуть гайку 10 и переместить плиту 1, ниппель 2, токоподводящий стержень 3 вместе с уплотнением 8 и шайбой 12 вниз до тех пор, пока токоподводящий стержень не выйдет из сквозного отверстия 4 корпуса сальника 5; снять шайбу 12 и уплотнение 8 с токоподводящего стержня 3, Порядок монтажа обратный. Предлагаемое устройство позволяет при монтаже и демонтаже снизить в 3 - 4 раза трудозатраты, исключить вероятность разгерметизации и на 0,1 - 0,15 в снизить напряжение на электролизере,П р едм ет изобретения5 1. Устройство для уплотнения и регулирования электродов в электролизерах, напримеранодов в электролизерах с ртутным катодом,содержащее плиту с ниппелем, токоподводящий стержень, закрепленный в ниппеле, уп 10 лотнение, стакан, фланец и регулировочнуюгайку, отличающееся тем, что, с цельюоблегчения монтажа и демонтажа устройствапри замене уплотнения, повышения надежности герметизации, упрощения конструкции иснижения напряжения, уплотнение размещенои прижато к верхнему торцу ниппеля стаканом и выполнено с возможностью принудительного перемещения относительно крышкиэлектролизера,2. Устройство по п, 1, отл и ч а ю щеес ятем, что стакан выполнен в виде втулки грезьбой на наружной поверхности, на которую навернута регулировочная гайка, фиксируемая от осевых пеоемещений фланцем,
