Стенд для испытания зубчатых редукторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 449278
Авторы: Генкин, Иоффе, Калачанова, Кудинов, Матков
Текст

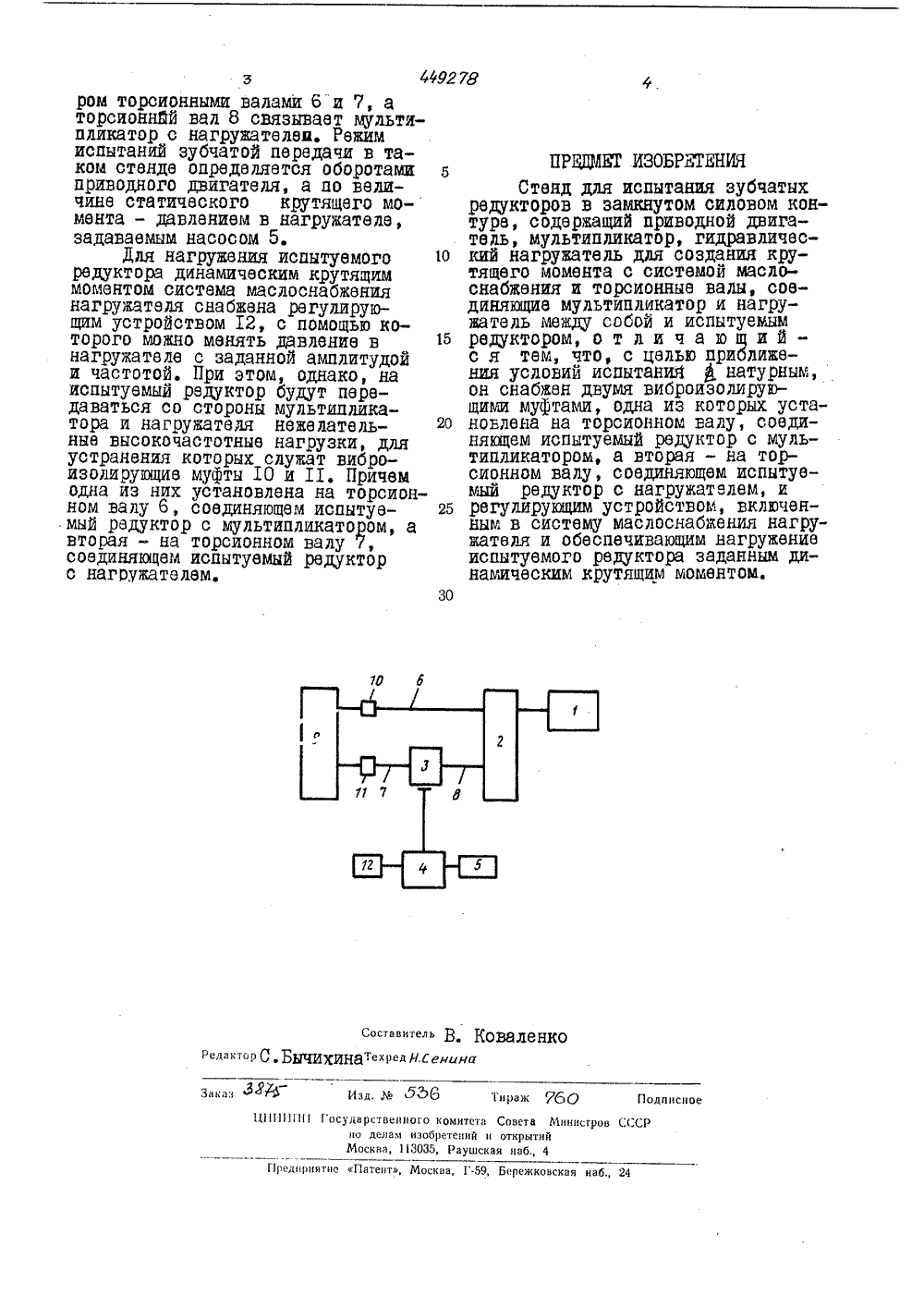

, м;Ы -.Ъ- (11), 449278 Союз СоветскихСоциалистическихРеспублик 61) Зависимое от авт. свидетельства22) Заявлено 28.06. 72 (21)1802447/252 01 присоединением зая осударственныи камитеСовета Министров СССРво делам изобретенийи открытий 32) ПриоритетОпубликовано 05,11.74 Бюллетень445)Дата опубликования описания.5.П.7 ДК 620. 17. , 051(088. 8(72) Авторы изобретени (71) Заявитель ГОСУБАКТИННЫЙМАШИНОВЕДЕНИЯ Ь-ИССЛБДОВАТЕЛЪС 541 СТЕНД ПЫ,ГАНИЯ ЗУБЧА БДУКТО М.Д. ГЕНКИН В. 1. КУДИНИ,В.КАПАЧАЙОВА ИзОбрвтвнив Относится к исдытатвльной твхникв, а именно к ствндам для испытанйя зубчатых рвдукторов.Изввстны ствндц для испытания зубчатых редукторов в замкнутом силовом контуре, содержащие приводной двигатвль, мультипликатор, гидравличвскйй нагружатвль для создания крутящвго момвнта с системой маслоснабжвния и торсионныв вавы, совдиняющив мультидликатор и нагружатвль мвжду собой и с исдытувмым рвдуктором.Нвдостатком изнвстных ствндов яляется тО, чтО Они нв дозоляют нагружать зубчатую передачу заданным динамичвским крутящим момвнтом, имитирующим рвальныв нагрузки, и накладывают на испытуемый редуктор нвжвлатвльныв Бысокочастотныв, составляющив, возникающие ь мультипликаторе, чтО В кОЯОчнОм итОгв нв дозволявт приблизить условия испытания рвжкторов к натурным. Цель изОбрвтвния - дриближвнив условий испытания зубчатыхрвдуктороэ к натурным,Это достигается твм, что дрвдлагавмый ствнд снабжен дВумя зиброизолирующими муфтами, Одна изкоторых устаномвна на торсионномвалу совдиняющвм исдытувмый рвДУКтОР С МУЛЬтиДИПатОРОМр а ЭтОрая - на торсионном валу, совдиняющвм испытувмый рвдуктор с нагружатвлвм, и регулирующим устройством, включвнным в систвму маслоснабжения нагружатвля и обвспвчивающим нагружвнив исдытувмогоредут 1 ора заданным динамичвскимкрутящим моментом.Ыа чвртвжв схвматично изОбражвн првдлагавмый стенд.Ствнд состоит из прйводногодвигатвля 1, мультипликатора 2,нагружатвля 3 с систвмой 4 маслоснабжвния, включающей насос 5,Мультипликатор 2 и нагружатвль 3совдинвны с испытувмым рвдуктоГАФУР 78 о Б Составитель Я Ксра тгВНКОРедактор С, ЯЫЧИХИНаТекред Н.Сенина Зака: 4 Изд. ле 6 Тираж 760 Подписное Ц 111111111 Государственного комитета Совета Минисгров СССР ио делам изобретений и открытий Москва, 113035, Раушская наб., 4 Предприятие Патент, Москва, Г.59, Бережковская наб 24 3ром торсионными валами 6 и 7, аторсионнйй вал 8 связывавт мультипликатор с нагружатвлви. РвжимиспытаниИ зубчатой пврвдачи в таком ствндв опрвдвлявтся оборотамиприводного двигатвля, а по ввличинв статичвского крутящвго момвнта - давлвнивм в нагружатвлв,задаваемым насосом 5.для нагружвния испытувмого 1 оредуктора динамичвским крутящиммомвнтом систвма маслоснабжвниянагружатвля снабжвна рвгулирующим устройством 12, с помощью которого можно мвнять ддвлвнив внагружатвлв с заданной амплитудойи частотой. При этом, однако, наиспытувмый рвдуктор будут пврвдаваться со стороны мультипликатора и нагружатвля нвжвлатвльныв высокочастотйыв нагрузки, дляустранвния которых служат виброизолирующив муфты 10 и 11. Причвмодна из них установлена на торсионном валу б, совдиняющвм испытувмый рвдуктор с мультипликатором, авторая - на торсионном валу 7,совдиняющвм испытувмый рвдукторс нагоужатвлвм. ПРЯУат ИЗОБРЗтаНИЯСтенд для испытания зубчатых рвдукторов в замкнутом силовом контурв, содвржащиИ приводной двигатвль, мультипликатор, гидравличвский йагружатвль для создания крутящвго момента с систвмой маслоснабжвния и торсионныв валы, совдиняющив мультипликатор и нагружатвль между собой и испытуемым редуктором, о т л и ч а ю щ и й - с я твм, что, с цвлью приолижвния условий испытаний ф. натурным, он снабжвн двумя виброизолирующими муфтами, одна из которых устаноьлвна на торсионном валу, совдиняющвм испытуемый рвдуктор с мультипликатором, а вторая - на торсионном валу, совдиняющвм испытувмый рвдуктор с нагружатвлвм, и регулирующим устройством, включвнным в систвму маслоснабжвния нагружатвля и обеспечивающим нагружвнив испытувмого рвуктора заданным динамичвским крутящим моментом.
СмотретьЗаявка
1802447, 28.06.1972
ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МАШИНОВЕДЕНИЯ
ГЕНКИН М. Д, КУДИНОВ В. Г, ИОФФЕ Р. Л, МАТКОВ А. П, КАЛАЧАНОВА И. В
МПК / Метки
МПК: G01M 13/02
Метки: зубчатых, испытания, редукторов, стенд
Опубликовано: 05.11.1974
Код ссылки
<a href="https://patents.su/2-449278-stend-dlya-ispytaniya-zubchatykh-reduktorov.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытания зубчатых редукторов</a>
Способ испытаний на усталость гибкого зубчатого колеса волновой передачи и установка для его осуществления
Номер патента: 1562747
Опубликовано: 07.05.1990
Авторы: Бойко, Корина, Торгов, Цыбанев
МПК: G01M 13/02, G01N 3/32
Метки: волновой, гибкого, зубчатого, испытаний, колеса, передачи, усталость
...с захватом 2 для тонкостенной(пластинчатой) части образца-аналога 3, изготовленного иэ обода, окончательно обработанного гибкого колеса с зубчатым венцом путем разрезкиобода колеса вдоль образующей на отдельные сегментные образцы с обеспечением на каждом образце четного числа зубьев при длине тонкостенной части сегмента 1 не менее расстояния отоснования зубчатого венца до места35крепления гибкого колеса к валу, Назубчатом венце образца-аналога 3 установлены два захвата в виде рычагов4 и 5 со скобами 6 и 7, парой жесткихзубчатых сегментных накладок 8 и 9 игладких сегментных накладок 1 0 и 11,Зубчатые сегментные накладки 8 и 9выполнены из жесткого колеса волновойпередачи, составляющегокинематическую пару с гибким колесом, путем...
Стенд для испытания торсионных валов на усталость при кручении
Номер патента: 926552
Опубликовано: 07.05.1982
Авторы: Розенфельд, Смирнов, Ушмаров
МПК: G01M 13/00
Метки: валов, испытания, кручении, стенд, торсионных, усталость
...поворота наружные центральные 50 колеса 10, сателлиты 11 и водила 12, которые посредством синхронизирующих шестерен 13 и паразитной шестерни 14 соединены с приводом 8 амплитуды колебаний. К сателлитам 11 планетарных зубчатых механизмов 6 на их начальной окружности прикреплены цапфы 15, подВижно соединенные шарнирно-рычажным 2 4четырехзвенным механизмом 7 со средней частью коромысла 5, Наружные центральные колеса 10 планетарных механизмов 6 шарнирно соединены тягой 16с устройством 17 изменения нагрузки.Захваты 1 и 2 размещены в опорах 18и 19, установленных в корпусе 9 свозможностью перемещения в горизонтальном направлении в плоскости вращения кривошипов 4, Расстояние повертикали между опорами 18 пассивныхзахватов 2 равно радиусу Й...
Устройство для крепления захватов к валу машины для испытаний на кручение
Номер патента: 175296
Опубликовано: 01.01.1965
Автор: Нишников
Метки: валу, захватов, испытаний, крепления, кручение
...в торцовый паз (гнездо) Л 5 вала 4 машины с некоторым зазором. На валу машины на осях 5 монтируются два шарикоподшипника 6, которые соприкасаются с хвостовиком захвата и передают на него крутящий момент. Оси выполняются эксцентрич ными, и при их повороте можно выбрать зазор между валом и хвостовпком таким образом, чтобы при вращении вала хвостовик непосредственно с валом машины не соприкасался. Захват имеет возможность легко пере мещаться вдоль оси вала, т. е. хвостовик может катиться по шарикоподшипникам,На валу машины монтируется упор 7 и дугообразная направляющая 8, по которой может скользить задвижка 9. В упоре и задвиж ке на эксцентричных осях 10 закреплены шарикоподшипники 11, ограничивающие перемещение захвата в радиальном...
Способ электроабразивной обработки валов типа торсионных
Номер патента: 519311
Опубликовано: 30.06.1976
Авторы: Гуткин, Лисин, Сизов, Штерин
МПК: B23P 1/10
Метки: валов, типа, торсионных, электроабразивной
...патроне 2, Вдоль оси вала 1 на станине станка расположены хонинговальные головки 3, состоящие из двух катодов 4 и 5, охватывающих с некоторым зазором обрабатываемую деталь. На верхней части катода 4 расположены два гидроцилиндра 6, на штоках 7 которых закреплены неподвижные алмазные бруски 8. На нижней половине катода 5 расположены неподвижные бруски 9, перемещаемые винтами 10 для обеспечения начального зазора между катодом и деталью.Электролит на обрабатываемую поверхностьподается через отверстие в катоде 4, Другой конец вала крепится в заднем центре, который, как и патрон 2, используется для подвода технологического тока.Способ осуществляют следующим образом, Обрабатываемому валу сообщают вращениеи возвратно-поступательное движение, В...
Способ обработки торсионных шлицевых валов
Номер патента: 1574439
Опубликовано: 30.06.1990
Авторы: Агасьянц, Дризин, Киянский, Легкодух, Панкратов, Селиванов, Яковлев
МПК: B24B 39/00
Метки: валов, торсионных, шлицевых
...р и м е р. Требуется упрочнить впадины шлицев высокопрочного торси- . онного вала из стали 45 ХН 2 МФАШ, имеющего следующие геометрические размеры, мм: диаметр стержня вала 53; длина вала 21 64; диаметр головок вала 67 и 72; длины головок вала 55 и 64; диаметр по впадинам шлицев 63 и 68; радиус впадин шлицев 0,75 - 0,15.Прутковую заготовку Ф 60 мм послевысадки головок механообрабатьвают (подрезают торцы, эацентровывают,обтачивают стержень и голонки, нарезают шлицы) и термообрабатывают на твердость НВС, 49 - 56 (закалка 870 + + 20 С в масло, отпуск 200 С),После термообработки производят упрочняющее накатьвание впадин шли 5 10 15 20 25 30 35 40 45 цев роликами с радиусом профиляО, 6 + О, 05 мм, Устанавливают величину натяга о=...
