Реле временив п т бi-m f-: f-jeot п-ui” e: lt; . ii istrl

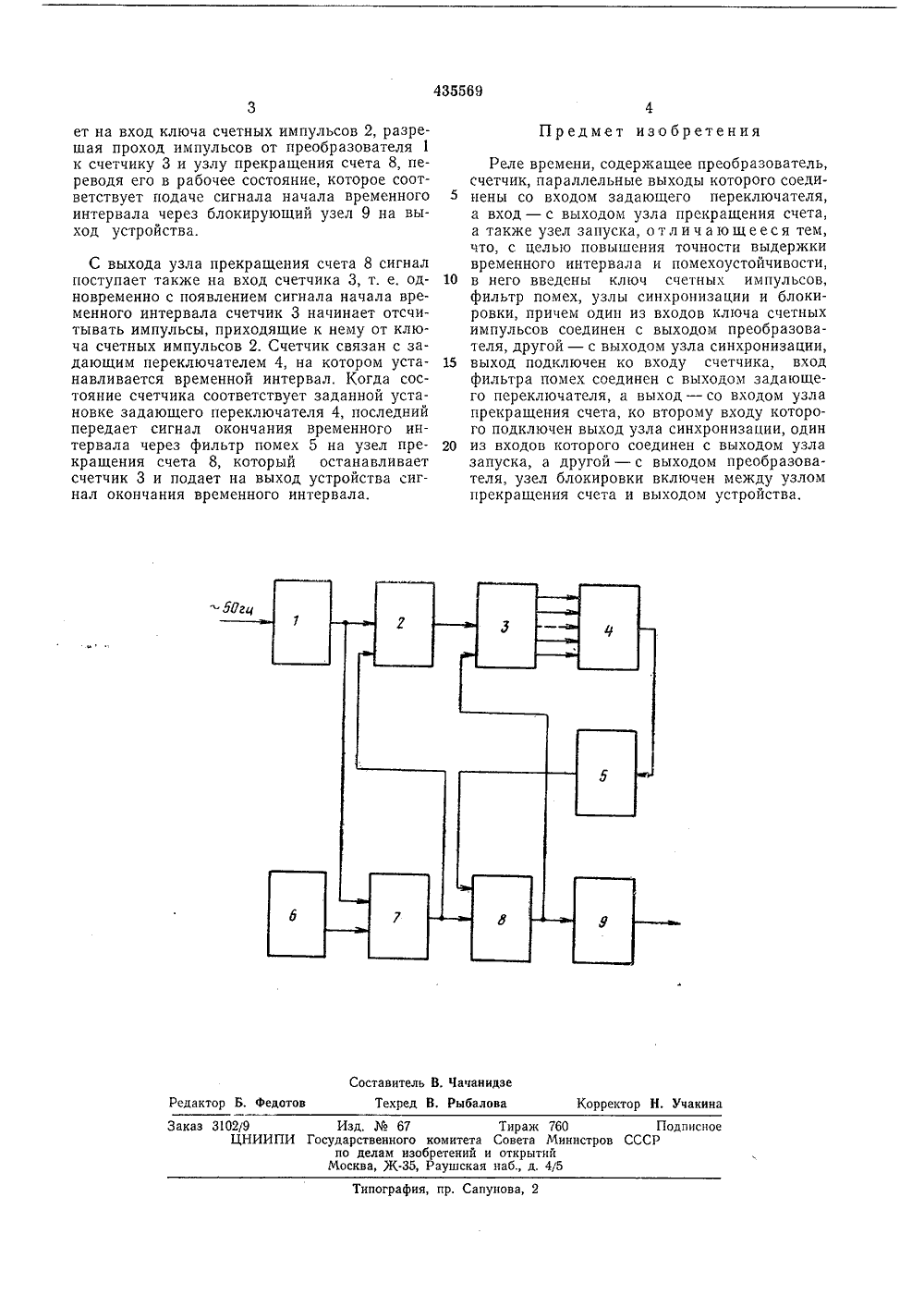

О П И С А Н И Е п 1) 435569ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социелистицеских Республик(32) ПриоритетОпубликовано 05.07.74. Бюллетень25Дата опубликования описания 18.11.74 51) М. Кл. Н 01 Ь 47/18 асударственный комитетСовета Министров СССРпо делам изооретениин открытий(54) РЕЛЕ ВРЕМЕН тоит из преобразователя 1, ключа пульсов 2, счетчика 3, задающего еля 4, фильтра помех 5, узла зала синхронизации 7, узла прекраа 8 и блокирующего узла 9. Реле со счетных и переключа пуска 6, у щения сче ие относится к автоматике.реле времени, содержащие преоб напряжения на щаговых переклю речно включенные диоды, счетчи тактных полей щаговых переклю дающий переключатель, узел за нопке и реле, узел прекращени Изобретен Известны разователь чателях, вст на базе кон чателей, за пуска на к счета. Работает устройство следующими зо о- гЦель изобретения - повы выдержки временного интерва тойчивости устройства - дости в предлагаемое реле введены импульсов, фильтр помех, узлы и блокировки, причем один из счетных импульсов соединен с образователя, другой - с вых хронизации, выход подключен чика, вход фильтра помех со дом задающего переключателя входом узла прекращения сче входу которого подключен вых низации, один из входов кото выходом узла запуска, а друг преобразователя; узел блокир между узлом прекращения сч устройства. шение точности ла и помехоусгается тем, что ключ счетных синхронизации входов ключавыходом преодом узла синко входу счетединен с выхо, а выход - со та, ко второму од узла синхророго соединен с ой - с выходом овки включен ета и выходом На чертеже представлена блок-схема устройства. Когда на реле подается напряжение пита ния, блокирующий узел 9 на короткое времяисключает возможность появления сигнала на выходе устройства, предотвращая таким образом возможность появления случайных сигналов на выходе в момент занятия отдельны ми элементами исходного состояния. К преобразователю 1 подводится сетевое напряжение с частотой 50 гц. Это напряжение преобразуется им в последовательность коротких импульсов частотой 50 гц. Время появления им пульса на выходе преобразователя соответствует постоянно одному и тому же мгновенному значению фазы синусоидального напряжения. Эти импульсы подаются на вход узла синхронизации 7 и на вход ключа счетных им пульсов 2. При включении узла запуска 6 откнопки или подачей сигнала управления с его выхода подается сигнал на вход узла синхр низации 7. На выходе узла синхронизации си нал появляется при совпадении по времени 30 сигналов на его входах. Этот сигнал поступа435569 Предмет изобретения Составитель В, Чачаиидзе Редактор Б. федотов Техред В. Рыбалова Корректор Н. УчакинаЗаказ 3102/9 Изд,67 Тираж 760 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 ет на вход ключа счетных импульсов 2, разрешая проход импульсов от преобразователя 1 к счетчику 3 и узлу прекращения счета 8, переводя его в рабочее состояние, которое соответствует подаче сигнала начала временного интервала через блокирующий узел 9 на выход устроиства. С выхода узла прекращения счета 8 сигнал поступает также на вход счетчика 3, т. е, одновременно с появлением сигнала начала временного интервала счетчик 3 начинает отсчитывать импульсы, приходящие к нему от ключа счетных импульсов 2. Счетчик связан с задающим переключателем 4, на котором устанавливается временной интервал, Когда состояние счетчика соответствует заданной установке задающего переключателя 4, последний передает сигнал окончания временного интервала через фильтр помех 5 на узел прекращения счета 8, который останавливает счетчик 3 и подает на выход устройства сигнал окончания временного интервала. Реле времени, содержащее преобразователь,счетчик, параллельные выходы которого соединены со входом задающего переключателя, а вход - с выходом узла прекращения счета, а также узел запуска, отличающееся тем, что, с целью повышения точности выдержки временного интервала и помехоустойчивости, 10 в него введены ключ счетных импульсов,фильтр помех, узлы синхронизации и блокировки, причем один из входов ключа счетных импульсов соединен с выходом преобразователя, другой - с выходом узла синхронизации, 15 выход подключен ко входу счетчика, входфильтра помех соединен с выходом задающего переключателя, а выход - со входом узла прекращения счета, ко второму входу которого подключен выход узла синхронизации, один 20 из входов которого соединен с выходом узлазапуска, а другой - с выходом преобразователя, узел блокировки включен между узлом прекращения счета и выходом устройства.
