Пресс для уплотнения листовых материалов

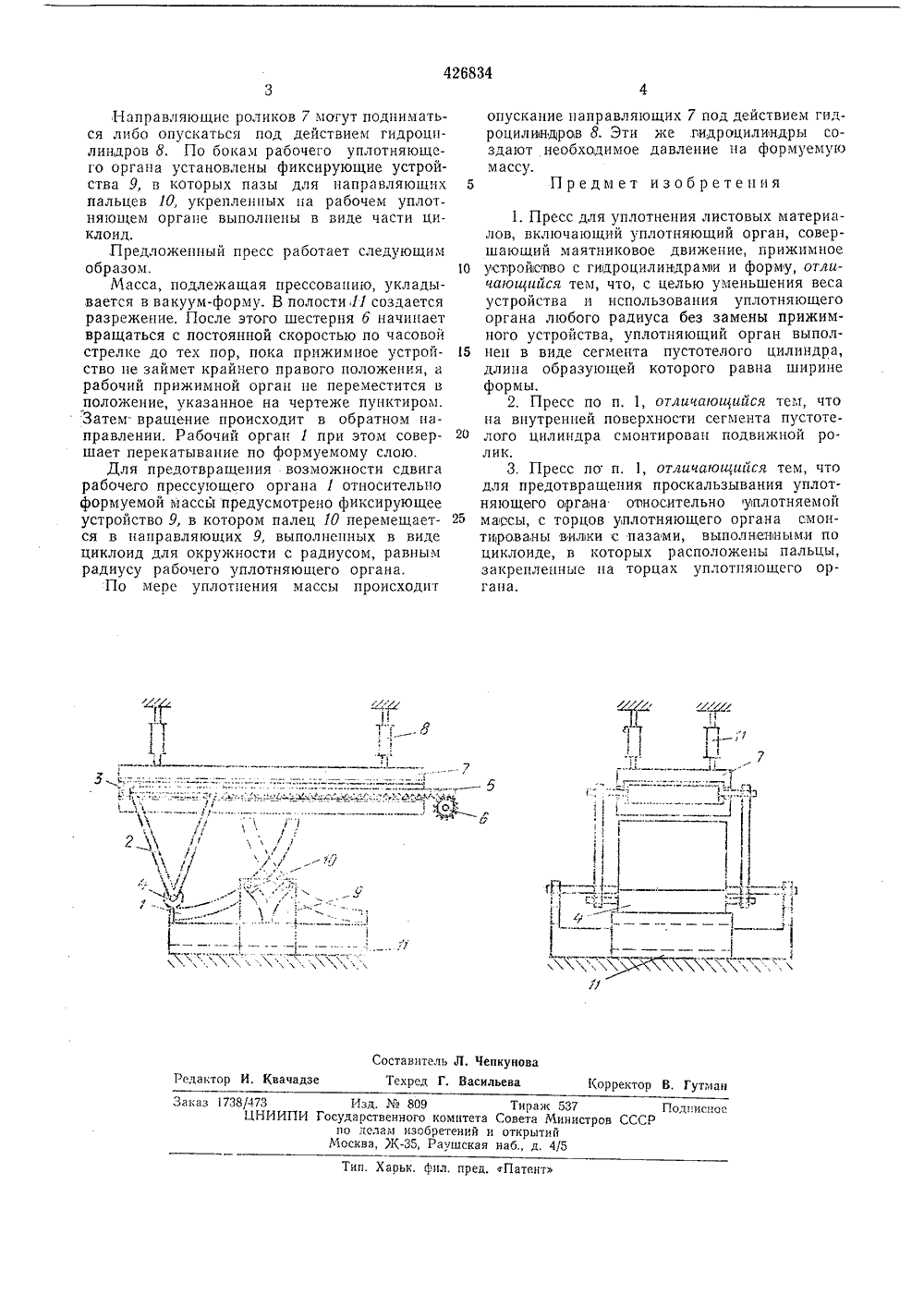

(11)426834 ОП ИСАН ИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЙЬСе ВУ Союз Советскик Социалистицеских Республикссударствеииыи комитеСовета Мииистров СССРпо делам иэобретеиийи открытий 2) Приоритет -Опубликовано 05.05.74, Бюллетень17Дата опубликования описания 05,02.75 666.3.022.8(088.8) 2) Авторы изобретения Ю, Н. Желдаков, Б. И. Колесников и М. Д. Ветлуг Научно-исследовательский и проектный институт асбестоцементной промышленности(71) Заявитель ДЛЯ УПЛОТНЕНИЯ ЛИСТОВЫХ МАТЕРИАЛОВ(54) П Изобретенистовых материных. 10 Для предотвращения проскальзывания сторцов уплотняюшего органа предусмотрены вилки, пазы в которых выполнены по циклоиде. В пазах ходят пальцы, укрепленные в середине торцов уплотняюшего органа.Предложенная кинематичеакая схема осуществления преосуюшего давления позволяет использовать рабочий уплотняющий орган любого радиуса без замены прижимного устройства.20,Предлагаемый пресс для уплотнения листовых изделий показан на чертеже.Рабочий уплотняющий органпредставляет собой сегмент пустотелого цилиндра, расположенного над формуемой массой, Над рабочим уплотняющим органом расположено прижимное устройство 2, имеющее направляющие ролики Л и прижимной ролик 4. Направляющие ролики жестко связаны с зубчатой рейкой 5, Зубчатая рейка входит в зацепЗ 0 ление с шестерней 6. Для стовых орган в цилинд ширине пение мв п,рессе дляриалов рабоч ен в виде сег ина образующы, в которой ала. уплопнвния лиий уплотняюший мента пустотелого й которого равна роисходит уплотэто,го матеыполн ра, дл форм атери тносится к производствуов, например асбестоцеме Известен пресс для уплотнения листовых материалов, в котором рабочие уплотняющие органы выполнены в виде двух сходящихся и расходящихся секторов, совершающих маятниковое движение, а в качестве устройств, регулирующих давление, использованы гидравлические цилиндры.Однако недостатком этого пресса является несовершенство привода, состоящее в том, что движение уплотняющих органов осуществляется через сукно, перемещающее асбестоцементный лист, а также то, что движущиеся массы уплотняющих органов имеют большую инерционность.Целью изобретения является усовершенствование рабочего уплопняющего органа с целью значительного уменьшения его веса и осуществления передачи давления от прижимного устройства на слой и усовершенствование привода прижимного устройства. Давление на слой осуществляется с помощью гидроцилиндров через систему роликов и поверхность сегмента. Привод в движение уплотнителя осуществляется за счет обкатывания ролика, совершающего возвратно- поступательное движение по внутренней поверхности сегмента пустотелого цилиндра в горизонтальной плоскости."1Л Составитель Л, Чепкуиоваедактор И, Квачадзе Техред Г. Васильева (орректор В, Гутма каз 1738/473ЦНИИПИ Изд.809суда рственного комитета по делам изобретений и Москва, Ж, Раушская Тираж 537Совета Министоткрытийаб., д. 4/5 Подпис 1СССР Тип. Харьк, фил. пред. Патент 11 аправляющие роликов 7 могут подниматься либо опускаться под действием гидроцилиндров 8. По бокам рабочего уплотняющего органа установлены фиксирующие устройства 9, в которых пазы для направляющих 5пальцев 10, укрепленных на рабочем уплотняющем органе выполнены в виде части циклоид,.Предложенный пресс работает следующимобразом. 10Масса, подлежащая прессованию, укладывается в вакуум-форму. В полости 11 создаетсяразрежение. После этого шестерня б начинаетвращаться с постоянной скоростью по часовойстрелке до тех пор, пока прижимное устройство не займет крайнего правого положения, ирабочий прижимной орган пе переместится вположение, указанное на чертеже пунктиром.Затем. вращение происходит в обратном направлении, Рабочий орган 1 при этом совер Ошает перекатывание по формуемому слою,Для предотвращения возможности сдвигарабочего прессующего органа 1 относительноформуемой массы предусмотрено фиксирующееустройство 9, в котором палец 10 перемещается в направляющих 9, выполненных в видециклоид для окружности с радиусом, равнымрадиусу рабочего уплотняющего органа.По мере уплотнения массы происходит опускание направляющих 7 под действием гидроцилиндров 8. Эти же гидроцилиндры создают необходимое давление на формуемую массу.Предмет изобретения 1. Пресс для уплотнения листовых материалов, включающий уплотняющий орган, совершающий маятниковое движение, прижимное устройсаво с гидроцилиндрами и форму, отличающийся тем, что, с целью уменьшения веса устройства и использования уплотняющего органа любого радиуса без замены прижимного устройства, уплотняющий орган выполнен в виде сегмента пустотелого цилиндра, длина образующей которого равна ширине формы.2. Пресс по п. 1, отличающийся тем, что на внутренней поверхности сегмента пустоте- лото цилиндра смонтирован подвижной ролик,3, Пресс по п, 1, отличающийся тем, что для предотвращения проскальзывания уплотняющего органа опносительно уплотняемой массы, с торцов уплотняющего органа смонтированы вилочки с пазами, выполненными по циклоиде, в которых расположены пальцы, закрепленные на торцах уплотпяющего органа.
