Генератор импульсов

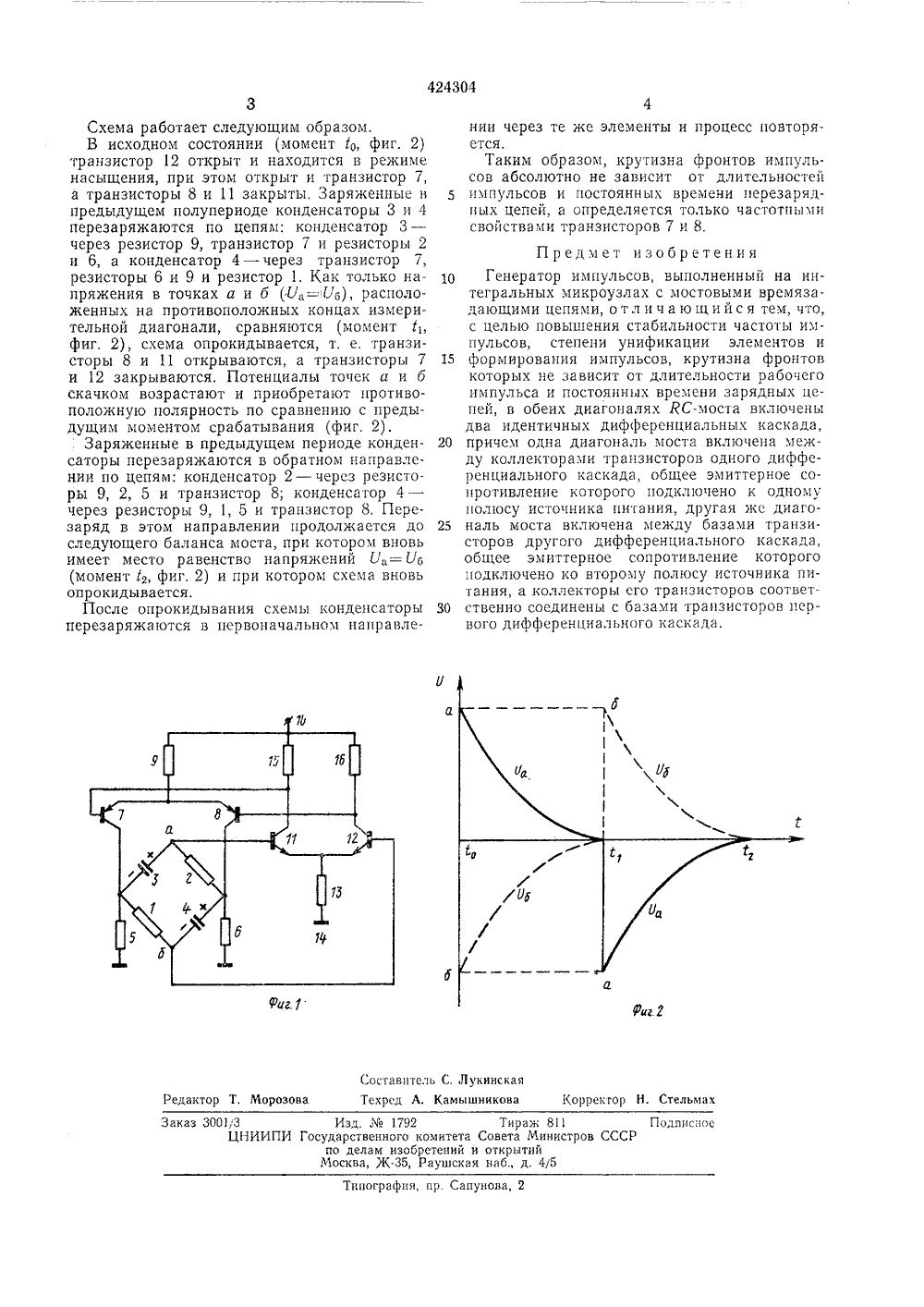

Союз Советскик Социалистических Республик(51) М. Кл. Н 031 с 3/02 с присоединениемзаявки М 2) .Приоритетубликовано 15.04.74, Бюллетень М 14 та опубликования описания 10.11,74 Государственный комитет Совета Мннистроа СССР по делам изобретений и открытий(71) Заявитель Кишиневский государственный педагогически(54) ГЕНЕРАТОР ИМПУЛЪСОВ с ба льно Изобретение относится к импульсной технике и может быть использовано в качестве формирователя импульсов.Известны генераторы импульсов, выполненные на интегральных микроузлах с мостовыми времязадающими цепями.Однако известные генераторы обладают недостаточной стабильностью частоты импульсов, степенью унификации элементов, кроме того, они не формируют импульсы, крутизна фронтов которых не зависит от длительности рабочего импульса и постоянных времени зарядных цепей.С целью повышения стабильности частоты импульсов, степени унификации элементов и формирования импульсов, крутизна фронтов которых не зависит от длительности рабочего импульса и постоянных времени зарядных цепей, в предлагаемом генераторе в обеих диагоналях РС-моста включены два идентичных дифференциальных каскада, причем одна диагональ моста включена между коллекторами транзисторов одного дифференциального каскада, общее эмиттерное сопротивление которого подключено к одному полюсу источника питания, другая же диагональ моста включена между базами транзисторов другого дифференциального каскада, общее эмиттерное сопротивление которого подключено ко второму полюсу источника питания, а коллекторы его транзисторов соответственно соединены замп транзисторов первого дифференциа го каскада.На фиг. 1 представлена принципиальная 5 электрическая схема предлагаемого генератора импульсов; на фиг. 2 - диаграммы напряжений в различных точках этой схемы.Генератор импульсов содержит симметричный ЯС-мост, состоящий из резисторов 1 и 2 10 и конденсаторов 3 и 4, Одна диагональ этогомоста включена между общими точками коллекторных резисторов 5 и б и коллекторов транзисторов 7 и 8 одного дифференциального каскада, общий эмиттерньш резистор 9 кото рого подключен к одному полюсу 10 источникапитания, другая же диагональ включена между базами транзисторов 11 и 12 второго дифференциального каскада, общий эмиттерный резистор 13 которого соединен с другим полю сом 14 источника питания, а между общимиточками коллекторных нагрузочных резисторов 15 и 16 и транзисторов 11 и 12 включены базы транзисторов 7 и 8 первого дифференциального каскада.25 Таким образом, транзисторы 7 и 8 первогодифференциального каскада служат в качестве коммутирующих ключей и управляются с коллекторных цепей транзисторов 11 и 12 второго дифференциального каскада, служащего ЗО в качестве нуль-органа.424304 оставитель С. Лукинская Редакто Корректор Н. Стельма Текред оров амышникова Заказ 3001,3ЦИИИ Изд Ф 1792осударственного ко по делам изобр Москва, Ж, Р Тираж 811митета Совета Министров Стений и открытийаушская паб., д. 4/5 тписное Типография, пр. Сапунова,Схема работает следующим образом.В исходном состоянии (момент 1 в, фиг. 2) транзистор 12 открыт и находится в режиме насыщения, при этом открыт и транзистор 7, а транзисторы 8 и 11 закрыты, Заряженные и предыдущем полупериоде конденсаторы 3 и 4 перезаряжаются по цепям: конденсатор 3 - через резистор 9, транзистор 7 и резисторы 2 и 6, а конденсатор 4 - через транзистор 7, резисторы 6 и 9 и резистор 1. Как только напряжения в точках а и б (Са=С-), расположенных на противоположных концах измерительной диагонали, сравняются (момент фиг, 2), схема опрокидывается, т. е. транзисторы 8 и 11 открываются, а транзисторы 7 и 12 закрываются. Потенциалы точек а и б скачком возрастают и приобретают противоположную полярность по сравнению с предыдущим моментом срабатывания (фиг. 2).Заряженные в предыдущем периоде конденсаторы перезаряжаются в обратном направлении по цепям: конденсатор 2 - через резисторы 9, 2, 5 и транзистор 8; конденсатор 4 - через резисторы 9, 1, 5 и транзистор 8. Пере- заряд в этом направлении продолжается до следующего баланса моста, при котором вновь имеет место равенство напряжений /а= Ув (момент 1 фиг. 2) и при котором схема вновь опрокидывается.После опрокидывания схемы конденсаторы перезаряжаются в первоначальном направлении через те же элементы и процесс повторяется.Таким образом, крутизна фронтов импульсов абсолютно не зависит от длительностей 5 импульсов и постоянных времени перезарядных цепей, а определяется только частотными свойствами транзисторов 7 и 8. Предмет изобретенияТ 0 Генератор импульсов, выполненный на интегральных микроузлах с мостовыми времязадающими цепями, отличающийся тем, что, с целью повышения стабильности частоты импульсов, степени унификации элементов и 15 формирования импульсов, крутизна фронтовкоторых не зависит от длительности рабочего импульса и постоянных времени зарядных цепей, в обеих диагоналях ЯС-моста включены два идентичных дифференциальных каскада, 20 причем одна диагональ моста включена мекду коллекторами транзисторов одного дифференциального каскада, общее эмиттерное сопротивление которого подключено к одному полюсу источника питания, другая ке диаго наль моста включена между базами транзисторов другого дифференциального каскада, общее эмиттерное сопротивление которого подключено ко второму полюсу источника питания, а коллекторы его транзисторов соответ ственно соединены с базами транзисторов первого дифференциального каскада.
