Формирователь импульсов

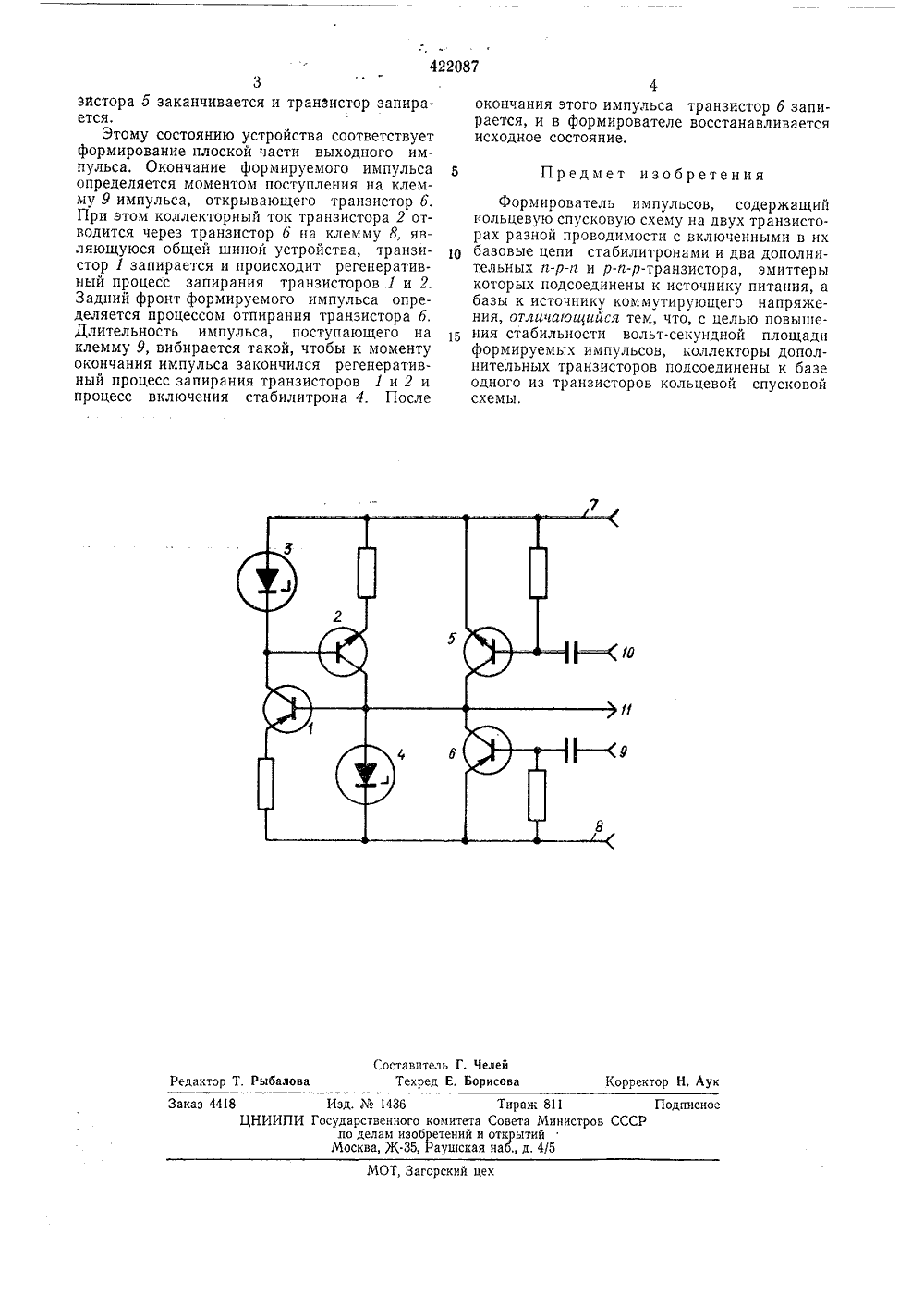

О П И бАВ","Иг Е ИЗОБРЕТЕН ИЯ СОюз С 099 тских Со,ивлнстчча-,кии РеспубликОР СКОМУ СВИДЕТЕЛЬСТВУ 1) Зависимое от авт. свидетельства 9221.04.72 (2 2) Заявлег 1) М.Кл. Н 031 с ием заявкг присоедин осударственныи комитетСовета Министров СССРаа делам изобретений 2) Приорпт 21,374.2;68 42.6 (088.8) Бюллетень М 1 публиковано 30.03 ата опубликовани н отнрыт.11.74 описан 2) Авторы изобретения С. Л. Судьин и Л. И. Судьин аланской Рижский Краснознаменный институт инженеров авиации имени Ленинского комсомо Заявптел(54 ИРОВАТЕЛЬ ИМПУЛЬС ранзисторов 5 и 6 ттания, базы - кнапряжения, а стора 1 кольцевой 5 аботает следу коллекторы дополодсоединены к базе льцевой спусковой 1Изобретение относится к области импульсной техники и может быть использовано в аналого-цифровых, частотно- или время-импульсных преобразователях.Известен формирователь импульсов, содержащии кольцевую спусковую схему на двух транзисторах разной проводимости в включенными в их базовые цепи стабилитронами и два дополнительных п-р-и- и р-гг-р-транзистора, эмиттеры которых подсоединены к источнику питания, а базы к источнику коммутирующего напряжения.Цель изобретения - повышение стабильности вольт-секундной площади формируемых и мпул ьсов.Это достигается тем, чтонительных транзисторов подного из транзисторов косхемы.На чертеже показана схема формирователя и м пульсов.Формирователь импульсов содержит кол;- цевую спусковую схему на двух транзисторах 1 и 2 разной проводимости, стабилитроны 3, 4, два дополнительных транзистора 5 и 6 и-р-а и р-и-р-типа проводимости, клеммы 7, 8 для подключения источника питания, клеммы 9, 10 для подачи входных импульсов и выходную клемму 11. Стабилитроны 3 и 4 включены в базовые цепи транзисторов 2 и 1 соответственно,Эмиттеры дополнительных т подсоединены к источнику п сточнику ком мутирующег оллекторы к базе транзг спусковой схемы.формирователь импульсо ощим образом. В исходном состоянии кольцевая спусковая 10 схема находится в одном из двух устойчивыхположении, при котором транзисторы 1 и 2 заперты, токи через стабилитроны 3 и 4 не протекают, сигналы на клеммах 9 и 10 отсутствуют и транзистооы 5 и 6 заперты. Начало фор мирования выходного импульса определяетсямоментом поступления на клемму 1 О сигнала, открывающего транзистор 5. Усиленный импульс с коллектора транзистора 5 поступает нз базу транзистора 1, что приводит к возникновению регенеративного процесса отпирания транзисторов 1 и 2. Одновременно импульс с коллектора транзистора 5 подается на стабилитрон 4, который открывается под действием коллекторных токов транзисторов 2 и 5. Это обеспечивает быстрое нарастание напряжения на стабилитроне и, следовательно, крутой пс.редний фронт выходного импульса формирователя. После окончания регенеративного процесса отпирания транзисторов 1 и 2, включезо ния стабилитройов 3 и 4 импульс йа базе тран422087 4запира- окончания этого импульса транзистор 6 запирается, и в формирователе восстанавливается тств ет исходное состояние,Предмет изобретения Составитель Г. Челей Техред Е. Борисова Корректор Н. А едактор Т. Рыбалова Изд. Ме 1436И Государственного ко ло делам изобрет Москва, Ж.35, Ра Тираж 811тета Совета Министров СССний и открытий1 ская наб., д, 4/5 аказ 4418 писное ЦНИ МОТ, Загорский цех 3зистора 5 заканчивается и транзистор ется,Этому состоянию устройства соотве у формирование плоской части выходного импульса. Окончание формируемого импульса определяется моментом поступления на клем. му 9 импульса, открывающего транзистор 6. При этом коллекторный ток транзистора 2 отводится через транзистор 6 на клемму 8, являющуюся общей шиной устройства, транзистор 1 запирается и происходит регенеративный процесс запирания транзисторов 1 и 2. Задний фронт формируемого импульса определяется процессом отпирания транзистора 6. Длительность импульса, поступающего на клемму 9, вибирается такой, чтобы к моменту окончания импульса закончился регенеративный процесс запирания транзисторов 1 и 2 и процесс включения стабилитрона 4. После Формирователь импульсов, содержащийкольцевую спусковую схему на двух транзисторах разной проводимости с включенными в их 1 О базовые цепи стабилитронами и два дополнительных и-р-г и р-п-р-транзистора, эмиттеры которых подсоединены к источнику питания, а базы к источнику коммутирующего напряжения, отличающийся тем, что, с целью повышения стабильности вольт-секундной площади формируемых импульсов, коллекторы дополнительных транзисторов подсоединены к базе одного из транзисторов кольцевой спусковой схемы.
