Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 422086
Авторы: Фонд, Шаргородский
Текст

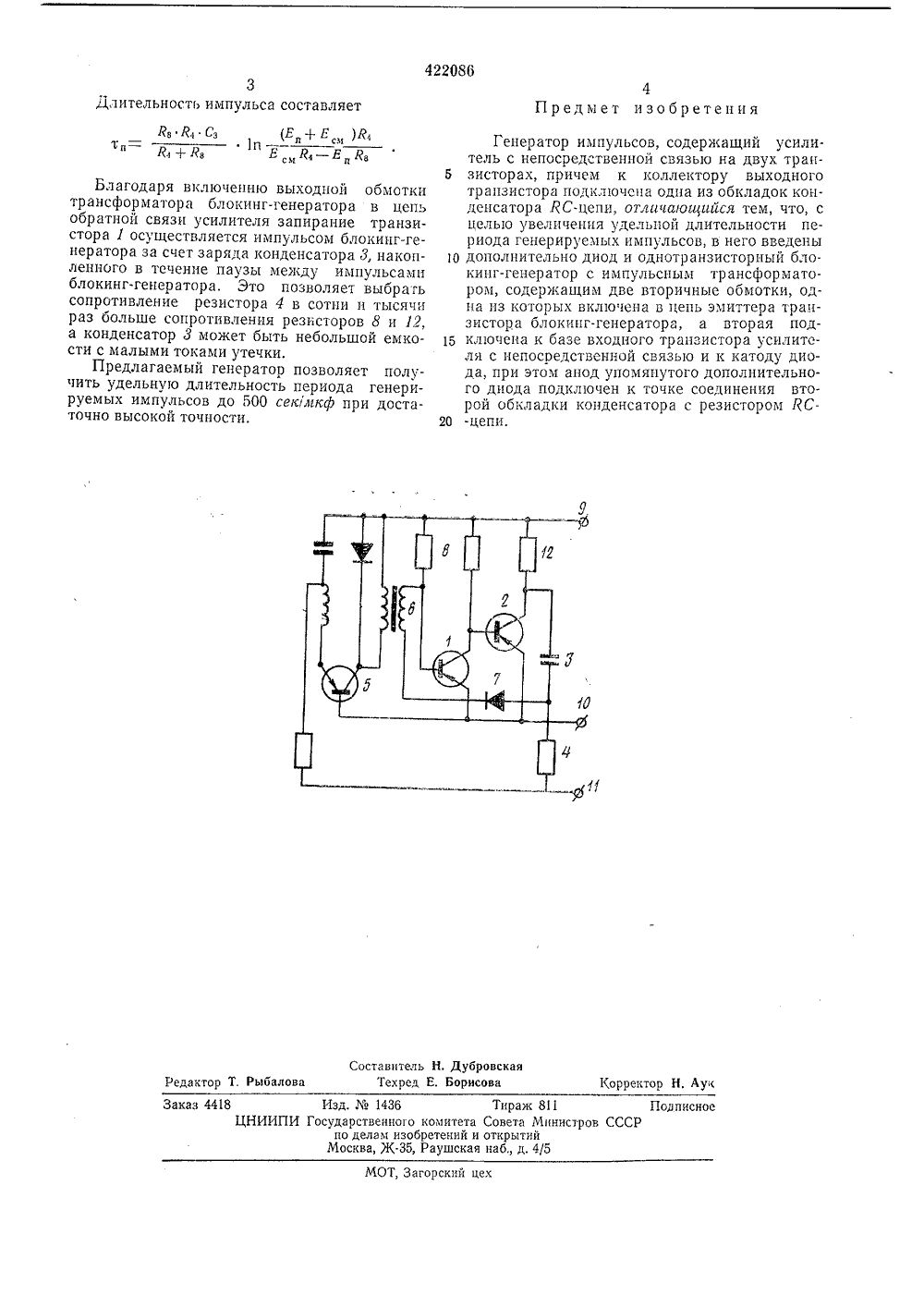

(щ 422086 ОЙ ИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сотоз СоветскихСоциалистическихРеспублик вт. свидетельства -авцсимое от 031 с 476Госудврствеииый комитет Совета Мииистров СССР оо делам изобретений и открытий(54 тряжение питания генератора подается на клеммы 9 и 10, а напряжение смещения - на клеммы 10 ц 11. Резистор 12 является нагрузкой усилителя.Генератор работает следующим образом.Прц подключении напряжения питания транзистор 1 открыт, а транзистор 2 - закры г, конденсатор 3 заряжается через резисторы 4 и 12, блокинг-генератор работает в автоколебательном режиме. Когда напряжение ца конденсаторе т достигает уровня напряжения базы транзистора 1, открывается диод 7. Импульс с блокинг-генератора проходит по цепи положительной обратной связи усилителя, закрывает транзистор 1 и открывает транзистор 2. Конденсатор Л разряжается через резистор 8 и открыты диод 7. Разряд конденсатора продолжается до начала отпирания транзистора 1, после чего цикл повторяется,Длительность паузы определяется форзт- лой пиальная схе 20 Генератор с лнтеля, выпол времяз ада тоще сатор 3 и рсзи полненного на ре б. Средняя рез диод 7 и вь тора б подключ же входу подкл ся 2) где С, - емкой, и Яи - 12;Е - напр Е, - нап ь конденсатора 3,опротивления резист яженця питания;ряжение смещения Изобретение относится к области автоматики и предназначено для создания последовательности импульсов инфранизкочастотного диапазона с достаточно высокой точностью.Известен генератор импульсов, содержащий усилитель с непосредственной связью, источник питания и времязадаощую йС-цепь.Цель изобретения - увеличение удельной длительности периода импульсов,Эго достигается тем, что в генератор дополнительно введены диод и блокинг-генератор, одна из обмоток трансформатора которого включена в цепь эмиттера транзистора блокинг-генератора, а вторая подключена к базе входного транзистора усилителя и к катоду диода. Анод дополнительного диода подключен к точке соединения второй обкладки конденсттора с резистором ЯС-цепи.На чертеже показаца принцима генератора. остоит из двухкаскадного уси. ненного на транзисторахи 2,ЯС-цепи, содержащей конденстор 4, блокинг-генератора, вытранзисторе 5 и трансформатоточка времязадающей цепи чегходную обмотку трансформаена к входу усилителя, к этому ючен резистор 8 смещения. На- З 0(Ел+ Есм )14 л см Генератор импульсов, содержащий усилитель с непосредственной связью на двух тран зисторах, причем к коллектору выходноготранзистора подключена одна из обкладок конденсатора ЛС-цепи, отличаюгиюйся тем, что, с целью увеличения удельной длительности периода генерируемых импульсов, в него введены 10 дополнительно диод и однотранзисторный блокипг-генератор с импульсным трансформатором, содержащим две вторичные обмотки, одна из которых включена в цепь эмиттера транзистора блокинг-генератора, а вторая под ключена к базе входного транзистора усилителя с непосредственной связью и к катоду диода, при этом анод упомянутого дополнительного диода подключен к точке соединения второй обкладки конденсатора с резистором ЛС -цепи. Составитель Н. Дубровская Техред Е. БорисоваКорректор Н. Аук Редактор Т, Рыбалова Подписное Тираж 811Совета Министров СССРоткрытийнаб д. 4/5 Заказ 4418 Изд.1435 ЦНИИПИ Государственного комитета по делам изобретений и Москва, Ж, РаушскаяМОТ, Загорский цех 3длительность импульса составляет Благодаря включению выходной обмотки трансформатора блокинг-генератора в цепь обратной связи усилителя запирание транзистора 1 осуществляется импульсом блокинг-генератора за счет заряда конденсатора 3, накопленного в течение паузы между импульсамн блокинг-генератора. Это позволяет выбрать сопротивление резистора 4 в сотни и тысячи раз больше сопротивления резисторов 8 и 12, а конденсатор 3 может быть небольшой емкости с малыми токами утечки.Предлагаемый генератор позволяет получить удельную длительность периода генерируемых импульсов до 500 севикф при достаточно высокой точности. 4 Предмет изобретения
СмотретьЗаявка
1759390, 17.03.1972
В. В. Шаргородский, ФОНД ЭКСПЕРТОВ
МПК / Метки
МПК: H03K 3/64
Опубликовано: 30.03.1974
Код ссылки
