Формирователь заднего фронта выходного импульса модулятора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

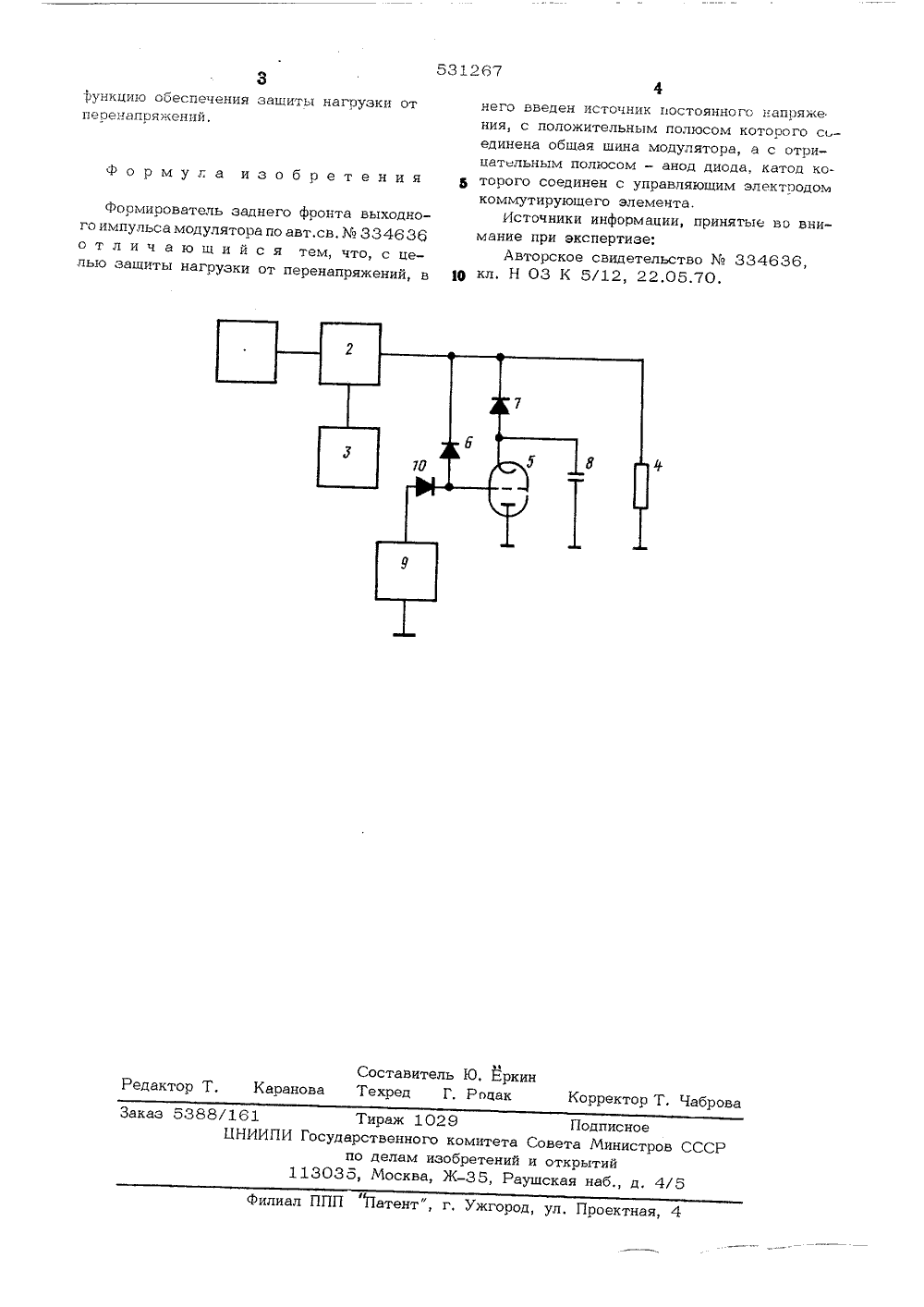

;. СЮЗАРЙ/ 1 РЦгц" дИящфд 9 иотена МБф О П И С А Н И Е 5 э 1267ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик(61) Дополнительное к авт. свид-ву 33463 2) Заявлено 28,07,7 51) М. Кл.2 Н 03 К 5/12/ //Н 03 К 7/02 2159037/ оединением заявкиосударственныи комитетСовета Министров СССРоо делам изобретенийи открытий(43) Опубликовано 05.10,76,Бюллетень37 (53) УД (45) Дата опубликования описания 18.12.76 1.374.088 8)(5 ОРМИРОВАТЕЛЬ ЗАДНЕГО ФРОНТА ВЫХОДНОГО ИМПУЛЬС МОДУЛЯТОРАрадиотехникев импульсных м выполняет ния, так и Предложенныи формироват ак основную функцию формирИзобретение относится ки может быть использованомодуляторах.Известен формирователь заднего фронта выходного импульса модулятора, содержащий источник питания, модулятор, подмодулятор, нагрузку, коммутирующий элемент, диоды и конденсатор 11. Этот формирователь не имеет защиты нагрузки от перенапряжений. 1 ОЦель изобретения - зашита нагрузки от перенапряжений.Для этого в формирователь заднегофронта выходного импульса модулятора, содержащий источник питания, модулятор, подмодулятор, нагрузку, коммутирующий элемент, диоды и конденсатор, введен источник постоянного напряжения, с положительным полюсом которого соединена общая шина модулятора, а с отрицательным полюсом - анод диода, катод которого соединен с управляющим электродом коммутиоуюшего элемента,На чертеже приведена структурная электрическая схема формирователя, выполненная согласно данному изобретению.2 Формирователь заднего фронта выходного импульса содержит источник питания 1, модулятор 2, подмодулятор 3, нагрузку 4, коммутирующий элемент 5, диоды 6, 7, конденсатор 8. Положительный полюс источника по - стоянного напряжения 9 соединен с общей шиной модулятора, а отрицательный полюс через диод 10 соединен с управляющим электродом коммутирующего элемента 5,формирователь работает следующим обраВ случае аварийного повышения напряжения на нагрузке 4, выше уровня напряжения источника постоянного напряжения 9, на управляющий электрод коммутирующего элемента 5 через диод 10 подается положительный относительно катода потенциал, Как только разность потенциалов между управляющим электродом и катодом достигнет значения, еобходимого для включения коммутирующего элемента, последний включается и шунтирует нагрузку 4, защищая ее от пробоя.Заказ 5388/161 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП Патент", г, Ужгород, ул, Проектная, 4 ункцию обеспечения защиты нагрузки отпеоенапряжений,Формула изобретения Формирователь заднего фронта выходного импульса модулятора по авт.св,334636 о т л и ч а ю щ и й с я тем, что, с целью защиты нагрузки от перенапряжений, в него введен источник постоянного напряжения, с положительным полюсом которого соединена общая шина модулятора, а с отрицательным полюсом - анод диода, катод которого соединен с управляющим электродомкоммутирующего элемента.Источники информации, принятые во внимание при экспертизе:Авторское свидетельство334636,р кл, Н 03 К 5/12, 22.05.70,
СмотретьЗаявка
2159037, 28.07.1975
ПРЕДПРИЯТИЕ ПЯ В-2058
ГОНТАРЕВ ГЕННАДИЙ ГЕННАДИЕВИЧ, ИГНАТЬЕВ СЕРГЕЙ СЕРГЕЕВИЧ
МПК / Метки
МПК: H03K 5/12
Метки: выходного, заднего, импульса, модулятора, формирователь, фронта
Опубликовано: 05.10.1976
