Электромагнитный реверсивньш

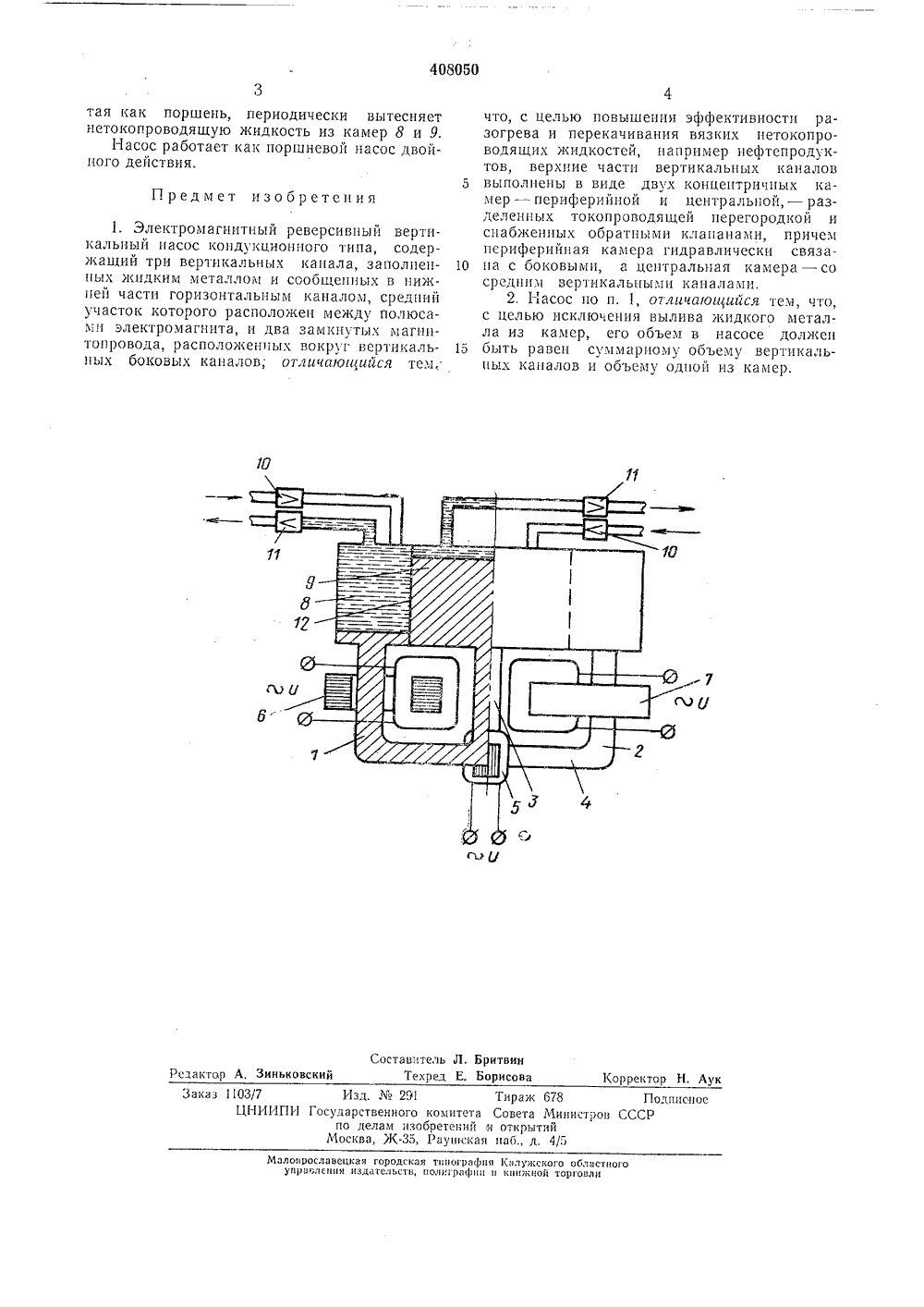

ОП ИСАЙ И ЕЙЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 40805 О Сспоз Советски Соцмалистнцеских ъг,;публик.Х,1971 (Ре 1708277/24-6) виси мо Кл. Г 041) 17/04 Н 02 п 4/20 еявле трисоединением заявки ЛЪ Гасудврственаи камите Саветв министрав СССР па делам изааретений н аткрытий. Водяной, В, П, Алексеев и Ю. С, Великоиваи явитель ЭЛ ЕКТРОМАГН ИТРТИКАЛЬНЫЙ НАСОС Изооретепие относится к насосам, преимущественно предназначенным для перекачивация вязких петокопроводящих жидкостей, например нефтепродуктов, посредством использования промежуточной токопроводящей жидкости - жидкого металла.Известны реверсивлые вертикальные насосы кондукционцого типа, содержащие три вертикалььх капала, заполненных жидким металлом и сообщенных в нижней части горизонтальным каналом, средний участок которого помещен между полюсами электромагнита, причем вокруг каждого бокового Вер 1 икалнОго капала расположен замкнутый магпитолровод.Однако известные насосы имеют недостаточцую эффективность разогрева и не обес. печивают перекачнвацие вязких нетокопроводящих жидкостей, например нефтепродуктов, причем в цих пс исключен вылив жидкого металла из камер.Целью изобретения является повышение эффектигцости разогрева и перекачивания вязких нетокопроводящих жидкостей, например нефтепродуктов, а также исключение вылига жидкого металла цз камер.,1,ле этого верхние части вертикальных каналов ВьПолцены В виде двух копцецтр и,х каср - пс 1 лс 1 пЙпо и цепралшюй, - разделеппых токопроводящей перегородкой и 1 Й РЕВЕРСИВНЫ.ЙКОНДУКЦИОННОГО ТИ снабженных обратцымц клапанами, причем периферийная камера гидравлически связана с боковым, а центральная камера - со средним, вертикальными каналами, причем объ ем металла в насосе должен быть равен суммарному объему вертикальных каналов и объему одной цз камер.Изображение пояснено чертежом.1-1 а чертеже приведена схема конструкции О насоса.Электромагнитный реверсивным вертикальный насос содержит боковые 1 и 2 и средний 3 вертикальные каналы, в нижней части соединенные горизонтальным каналом 4, сред ний участок которого помещен мекду полюсами электромагнита 5. Вокруг каналов 1 ц 2 размещены замкнутые магнитопроводы 6 и 7. Верхцие части 20 каналов 1, 2 и 3 выполнены в виде коццентричных периферийной 8 и центральной 9 камер, снабженных обратными клапанами 10 и 11 и разделенных токопроводящей перегородкой 12, Насос заполнен жидким ме таллом, обьем которого равен сумме объемов каналов 1, 2, 3 и 4 и объему одной пз камер 8 или 9. При включении замкнутых магпитопроводов 6 и 7 ц разомкнутого магпнтопровода электромагцта б в цепь лита ния перемешого тока жидкий металл, рабораж 678вета Министров Сткрытийб., д. 4/5 291 Т 5 ого комитета Со изобретений и о 35, Рауп 5 скав па ПодписноеР Изд. М Государственн по деламЗаказ 1103/7ЦНИИП ЛО 5(РОСЛЗВСИКЗ 55 ГОРОЛСКЗЯ Т 5(ИОГВЗфИЯ КЗЛУ 5 КСI(ОГО ОбЛЗСТНОГОУП 55 З 55 ЛС 5555 Я 5(ЗДЗТВЗ(ЬСТВ, ПОЛ 55 ГВЗфИ(5 П К 55 И(ИНОЙ ТОПГОВЛИ тая как поршень, периодически вытесняет нетокопроводящую жидкость из камер 8 и 9.Насос работает как поршневой насос двойного действия. 1. Электромагнитный реверсивный вертикальный насос коидукционного типа, содержащий три вертикальных канала, заполненных хкидким металлом и сообщенных в нижней части горизонтальным каналом, средний участок которого расположен между полюсами электромагнита, и два замкнутых магнитопровода, расположенных вокруг вертикальных боковых каналов; отличающийся тем,что, с целью повышения эффективности разогрева и перекачивания вязких иетокопроводящих жидкостей, например нефтепродуктов, верхние части вертикальных каналов 5 выполнены в виде двух концентричиых камер - периферийной и центральной, - разделенных токопроводящей перегородкой и снабженных обратными клапанами, причем периферийная камера гидравлически связа иа с боковыми, а центральная камера - сосредним вертикальными каналами.2, Насос по п. 1, отличающийся тем, что,с целью исключения вылива жидкого металла из камер, его объем в насосе должен 15 быть равен суммарному объему вертикальных каналов и обьему одной из камер.
