Узел всасывающего клапана12

Номер патента: 408051

Авторы: Вагапов, Валишин, Вител

ZIP архив

Текст

Союз Советских Социалистических РеспубликОП ИСАНИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 408051м Зависимое от авт, свидетельства-Заявлено 3111,1972 ( 1765480/24-6)с присоединением заявки-Приоритет -Опубликовано 10.Х 11,1973, Бюллетень47Дата опубликования описания 15.Ч,1974. М, Кл. Г 04 Ь 21/02 Г 04 Ь 15/00Государственный комитет Совета Министров СССР по делам иэооретений и открытийУДК 621,65.01(088.8) авторыизобретения О. М. Юсупов, Ю, Г, Вагапов и Ю, Г, Валишин Башкирский государственный научно-исследовательский и проектный институт нефтяной промышленностиЗаявитель УЗЕЛ ВСАСЫВАЮЩЕГО КЛАПАНА Изобретеие касается глубинных штанговых насосов доя добычи нефти из скважин. При добыче газированной нефти вредное пространство в значительной степени снижает эффективность работы насоса, а в некоторых случаях приводит к срыву его подачи.Известны глубинные штанговые насосы с узлом всасывающего клапана, содержащего клетку с размещенными в ее внутреннем рабочем канале запорным органом и окнами в боковых стенках клеток, причем эти окна расположены радиально.Однако кинетическая энергия потока, истекающего из клапана в насос, расходуется на дробление пузырьков газа и способствует их равномерному распределению по всему объему полости насоса.В предложенном узле наружные стенки окон имеют с внутренней поверхностью рабочего канала клетки общую касательную.Это позволяет уменьшить дробление газа ц интенсифицировать его выделение из рабочей полости насоса.На фиг. 1 изображен предложенный узел; на фиг. 2 и 3 - формы клапана.Узел состоит из клапана 1, запорного органа, например шарика 2, седла клапана д и наконечника-конуса 4, При этом наружные стенки окон ца клапаной клетке имеют с вутренней поверхностью ее рабочего канала общую касатсльцую. Причем касательая либо прямолинейна (см. фиг. 2), либокриволицейна (см. фиг. 3).Такое выполнение узла всасывающего1 клапана способствует тому, что в ходе такта всасывания столб газо-нефтяной смеси, следуя за поднимающимся плуцжером насоса, одновременно приобретает и вращательное движение относительно оси насоса, что 10 вызывает скопление газа в центральной части, а жидкости - у стенок цилиндра насоса.Таким образом, пузырьки газа быстроувеличиваются и всплывают, в результате чего вредное пространство освобождается от 15 свободного газа. Предмет изобретения 20 Узел всасывающего клапана глубинногоштацгового насоса для добычи газированной нефти, содержащий клетку с размещенным в ее вцутреццем рабочем канале запорным органом и окнами в боковых стенках клетки, 2, отличающийся тем, что, с целью уменьшениядробления газа и интенсификации его выделения цз рабочей полости насоса, наружные стенки окон имеют с внутренней поверхностью рабочего канала клетки общую каса- ,0 тельную, например прямолинейную.4080 Я г Состаитель Э. ГинзбургТехред Е, Борисова Корректор В, Жолудева сдактор Е, 1(равцо 1 лоярославепкая городская тппогра 41 пя Калчягспого областногоуправлсппя иа,татсльстт, полиграфии и кпигкпов торговли каз 1103/8 Изд,29 ЦНИИПР Государственцог по делам из Москва, ЖТираж б 78 комитета Совета Мин бретений и открытий 1 лпскаи ииб., д. 4/ Подписнотров ССС 1

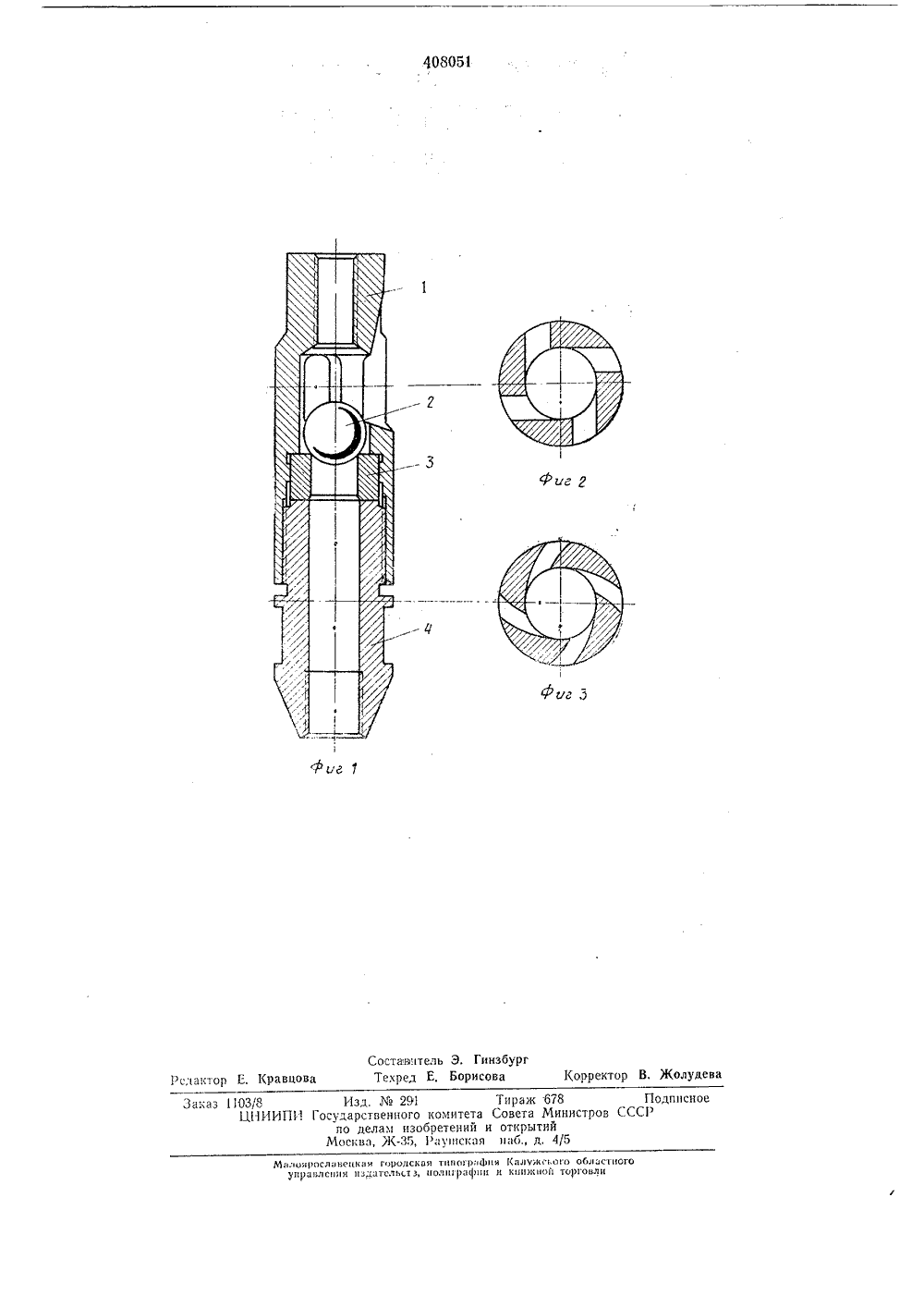

Смотреть

Заявка

1765480

Башкирский государственный научно исследовательский проектный институт нефт ной промышленности

витель О. М. Юсупов, Ю. Г. Вагапов, Ю. Г. Валишин

МПК / Метки

МПК: F04B 15/00, F04B 53/12

Метки: всасывающего, клапана12, узел

Опубликовано: 01.01.1973
