Вптбfunnitp; авторыизобретения я. ф. блейер, э.с. козлов, о.с. львов, г. к. матисон, в. а. мирошкин, в.с. пункевич, и. в. путрень, э. э. родэ, а.п. спалвинь, ю.п. ткаченко иа.с. шафоростов

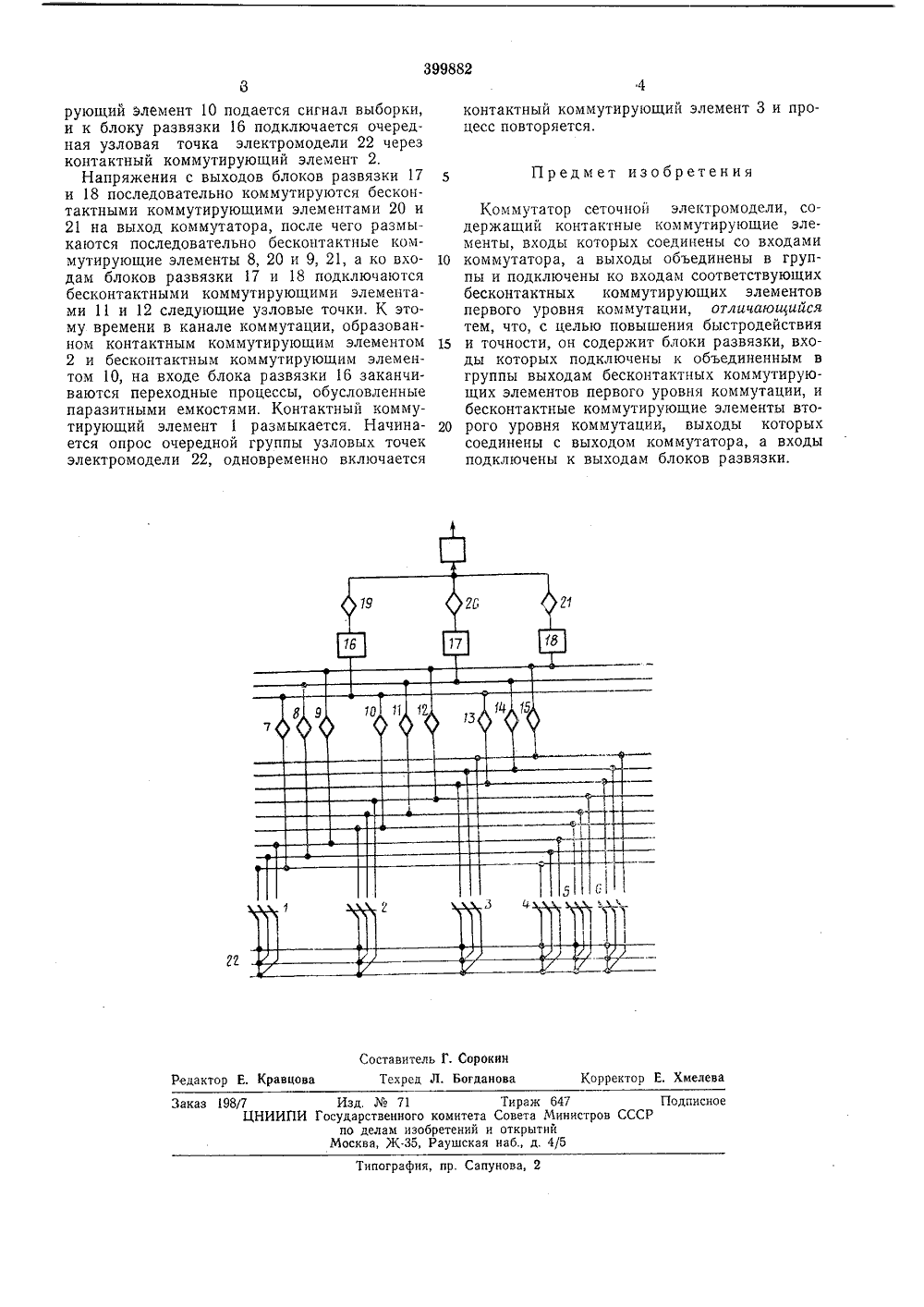

399882 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублио ависимое от авт. свидетельства Ъе аявлено 15.11,1971 ( 1617606/18-2 1, Кл, 6 Обд 7/48 присоединением заявки Ъсриоритет осударственный комитетСовета Министров ",ССРоо делам изобретенийн открытий УДК 681,337(088,8 Опубликовано ОЗ.Х. Дата опубликования 3. Бюллетень х,"е 39писания 18.11.1974 ВПТБ вторызобретения С. Козлов, О. Севич, И, В. ПуЮ, П. Ткаченк Блейер,В,С.Пу аявитель ТОЧНОЙ ЭЛЕКТРОМОДЕЛ МУТАТ области вычисл сеточной электроктные коммутируюорых соединены со выходы объединены о входам соответстоммутирующих элеоммутации. меют бо.ельнчю Все известные коммутаторы ичьшое время коммутации и значит погрешность измерений.Предложенный коммутатор отличается от известных тем, что он содержит блоки развязки, входы которых подключены к объединенным в группы выходам бесконтактных коммутирующих элементов первого уровня коммутации, и бесконтактные коммутиру ющие элементы второго уровня коммутации, выходы которых соединены с выходом коммутатора, а входы подключены к выходам блоков развязки.Блок-схема коммутатора приведена на чертеже,Коммутатор содержит контактные коммутирующие элементы 1 - 6, бескоцтактцые коммутирующие элементы 7 - 15, блоки развязки 16 - 18 и бесконтактные коммутирующие элементы 19 - 21. Изобретение относится тельной техники,Известны коммутаторы модели, содержащие конт щие элементы, входы кот входами коммутатора, а в группы и подключены к вующих бесконтактных к ментов первого уровня к ФИ 5 -" -:.: Львов, Г. К. Матисон, В. А. Мирошкин,нь, Э, Э. Родэ, А. П. Спалвинь,и А. С, Шафоростов В исходном состоянии блок выборки групп(не показан) включает контактный коммутирующий элемент 1 и узловые точки электро- модели 22, соединенные с ним, оказываются 5 подключенными к бескоцтактцым коммутирующим элементам 7 - 9. Затем на бесконтактные коммутирующие элементы 7 - 9 но- ступает сигнал выборки, эти элементы последовательно замыкаются, и потенциалы ком мутируемой группы узловых точек электромодели 22 появляются на входах блоков развязки 16 - 18. По окончании переходных процессов в коммутационных каналах, обусловленных паразнтпыми емкостями, выходы бло ков развязки 16 - 18 последовательным замыканием бесконтактных коммутирующих элементов 19 - 21 подключаются к выходу коммутатора.При съеме результатов с предыдущей груп пы узловых точек электромодель 22 замыкается контактный коммутирующий элемент 2, подключая очередную группу узловых точек электромодели 22 к бесконтактцым коммутирующим элемецтам 10 - 12.25 По окончании измерения напряжения навыходе блока развязки 16 бескоцтактцые коммутирующие элементы 7 и 19 размыкаются, отключая вход блока развязки 16 от узловой точки электромодели 22 и выход - от выхо да коммутатора. На бесконтактный коммути399882 4 22 Составитель Г. Сорокин Техред Л, Богданова Редактор Е. Кравцова Корректор Е. Хмелева Заказ 198/7 Изд,71 Тираж 647 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж.35, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 3рующий элемент 10 подается сигнал выборки, и к блоку развязки 16 подключается очередная узловая точка электромодели 22 через контактный коммутирующий элемент 2.Напряжения с выходов блоков развязки 17 и 18 последовательно коммутируются бесконтактными коммутирующими элементами 20 и 21 на выход коммутатора, после чего размыкаются последовательно бесконтактные коммутирующие элементы 8, 20 и 9, 21, а ко входам блоков развязки 17 и 18 подключаются бесконтактными коммутирующими элементами 11 и 12 следующие узловые точки. К этому времени в канале коммутации, образованном контактным коммутирующим элементом 2 и бесконтактным коммутирующим элементом 10, на входе блока развязки 16 заканчиваются переходные процессы, обусловленные паразитными емкостями. Контактный коммутирующий элемент 1 размыкается, Начинается опрос очередной группы узловых точек электромодели 22, одновременно включается контактный коммутирующий элемент 3 и процесс повторяется. 5 Предмет изобретения Коммутатор сеточной электром одели, содержащий контактные коммутирующие элементы, входы которых соединены со входами 10 коммутатора, а выходы объединены в группы и подключены ко входам соответствующих бесконтактных коммутирующих элементов первого уровня коммутации, отличающийся тем, что, с целью повышения быстродействия 15 и точности, он содержит блоки развязки, входы которых подключены к объединенным в группы выходам бесконтактных коммутирующих элементов первого уровня коммутации, и бесконтактные коммутирующие элементы вто рого уровня коммутации, выходы которыхсоединены с выходом коммутатора, а входы подключены к выходам блоков развязки.
