Способ измерения фазовых сдвигов в

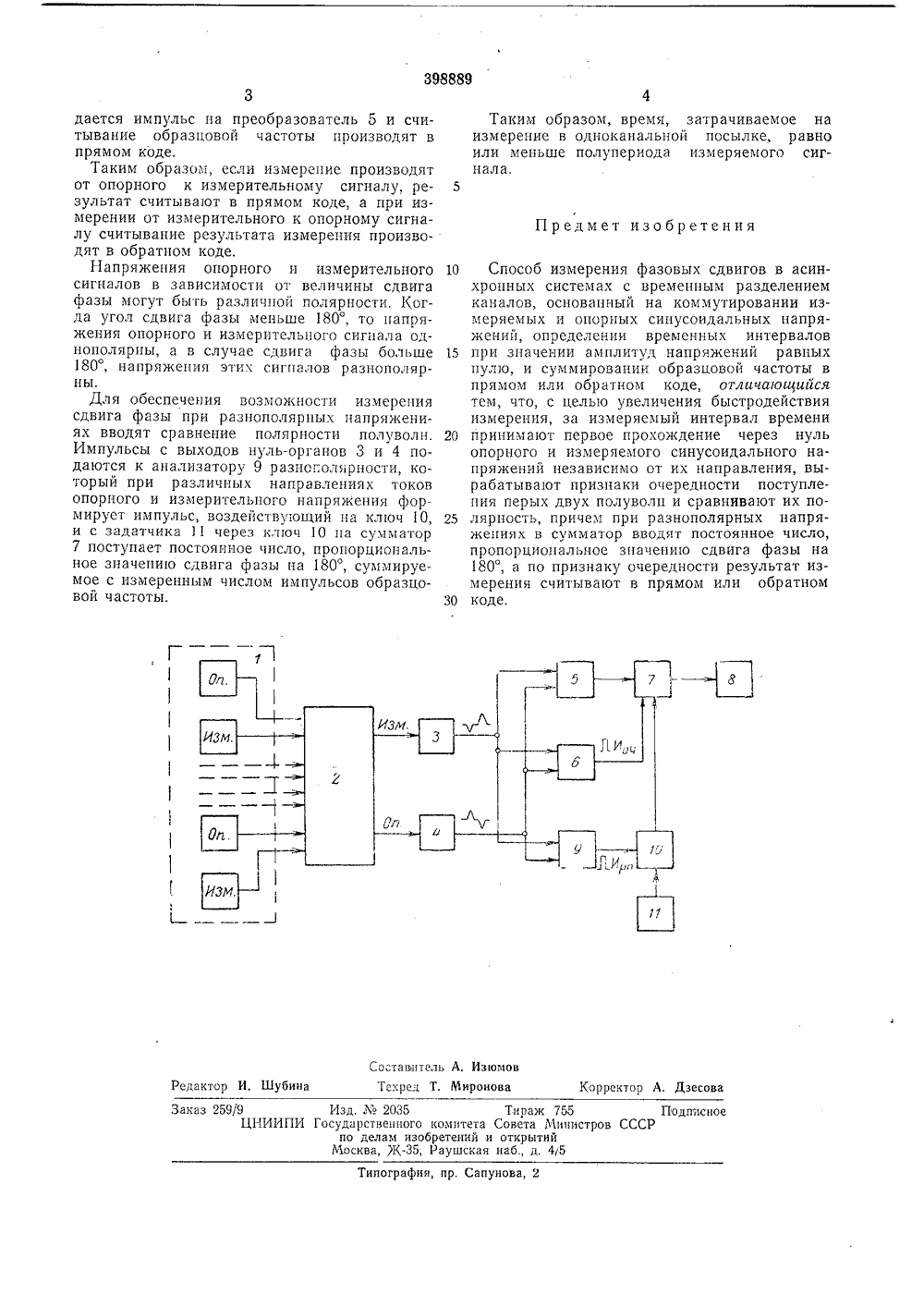

398889 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства М М, Кл, б 01 г 25,О Заявлено О 3,1,1972 ( 1732391(1с присоединением заявки-Приоритет Гасударственный комитеСовета Министров СССРпа делам изобретенийи открытий УДК 621.317.77(088,8) бликовано 27.1 Х.1973. Бюллетеньата опубликования описания 18.П.197 торобретения А. Коньк Заявитель ПОСОБ ИЗМЕРЕНИЯ ФАЗОВЫХ СДВИГОВ АСИНХРОННЫХ СИСТЕМАХ С ВРЕМЕННЫМ РАЗДЕЛЕНИЕМ КАНАЛОВвре 6 опИзобретение относится к области фазоизмерительной техники и может быть использовано при создании многоканальных фазоизмерительных устройств.Известные способы измерения фазовых сдвигов в асинхронных системах с временным разделением каналов, основанные на коммутировании измеряемых и опорных синусоидальных напряжений, определении временных интервалов при нулевых значениях амплитуд и суммировании образцовой частоты в прямом или обратном коде, требуют длительного времени измерения.Для увеличения быстродействия измерения предлагается способ, по которому за измеряемый интервал времени принимают первое прохождение через нуль опорного и измеряемого синусоидального напряжений независимо от их направления, вырабатывают признаки очередности поступления первых двух полуволн и сравнивают их полярность, причем при разнополярных напряжениях в сумматор вводят постоянное число, пропорциональное значению сдвига фазы на 180, а по признаку очередности результат измерения считывают в прямом или обратном коде,На чертеже представлена блок-схема устройства, реализующего описываемый способ, Оно содержит блок 1 датчиков опорных (оп) и измерительных (изм) сигналов, коммутатор 2, нуль-органы 3 и 4, преобразователь 5 мя-импульсной модуляции в число, блок ределения очередности, сумматор 7, регистратор 8, анализатор 9 разнополярности, ключ 10 5 и задатчик 11.Процесс измерения сдвига фаз заключается в следующем.Измерительные (изм) и опорные (оп) сигналы от блока 1 датчиков подаются в каналь ной посылке в различных фазах через коммутатор 2 на нуль-органы 3 и 4. Начало измерения производят от первого импулса Уили сформированного одним из нуль-органов 3 или 4 прп значении амплитуды напряжения, 15 равного нулю, измерительного или опорногосигнала, независимо от полярности их полу- волн. При формировании первого импульса измерительного сигнала с выхода нуль-органа 3 импульс поступает на преобразователь 5 вре мя-импульсной модуляции в число и блок 6определения очередности. Импульс с блока определения очередности воздействует на сумматор 7 для считывания в обратном коде.Поступление второго импульса с выхода нуль органа 4 на преобразователь прекращает выдачу импульсов образцовой частоты на сум матор. Считанное число импульсов суммато ром фиксируется на регистраторе 8.В случае формирования первого импульса 30 опорного сигнала с выхода нуль-органа 4 поЯ1 Изи1 1 оставптель А. Изюмо Текред Т. Миронова Шубн Редактор Корректор сова каз 259/9ЦНИИ Изд. ЪЪ 2035 Тираж 755 Государственного комитета Совета Министров СС по делам изобретений и открытий Москва, К, Раушская наб., д, 4(5одписное ипография, пр. Сапунова, 2 дается импульс на преобразователь 5 и считывание образцовой частоты производят в прямом коде,Таким образом, если измерение производят от опорного к измерительному сигналу, результат считывают в прямом коде, а при измерении от измерительного к опорному сигналу считывание результата измерения производят в обратном коде.Напряжения опорного и измерительного сигналов в зависимости от величины сдвига фазы могут быть различной полярности. Когда угол сдвига фазы меньше 180, то напряжения опорного и измерительного сигнала однополярны, а в случае сдвига фазы больше 180, напряжения этик сигпалов разнополярны.Для обеспечения возможности измерения сдвига фазы при разнополярных напряжениях вводят сравнение полярности полуволн. Импульсы с выходов нуль-органов 3 и 4 подаются к анализатору 9 разнополярности, который при различных направлениях токов опорного и измерительного напряжения формирует импульс, воздействующий на ключ 10, и с задатчика 11 через ключ 10 па сумматор 7 поступает постоянное число, пропорциональное значению сдвига фазы на 180, суммируемое с измеренным числом импульсов образцовой частоты. Таким образом, время, затрачиваемое наизмерение в одноканальной посылке, равно или меньше полупериода измеряемого сигнала.5 Предмет изобретения 10 Способ измерения фазовых сдвигов в асинхронных системах с временным разделением каналов, основанный на коммутировании измеряемых и опорных синусоидальных напряжений, определении временных интервалов 15 при значении амплитуд напряжений равныхпулю, и суммировании образцовой частоты в прямом или обратном коде, отличающийся тем, что, с целью увеличения быстродействия измерения, за измеряемый интервал времени 20 принимают первое прохождение через нульопорного и измеряемого синусоидального напряжений независимо от их направления, вырабатывают признаки очередности поступления перых двух полуволп и сравнивают их по лярпость, причем при разнополярных напряжениях в сумматор вводят постоянное число, пропорциональное значению сдвига фазы на 180, а по признаку очередности результат измерения считывают в прямом или обратном 30 коде.
