Номер патента: 385818
Автор: Авторы
Текст

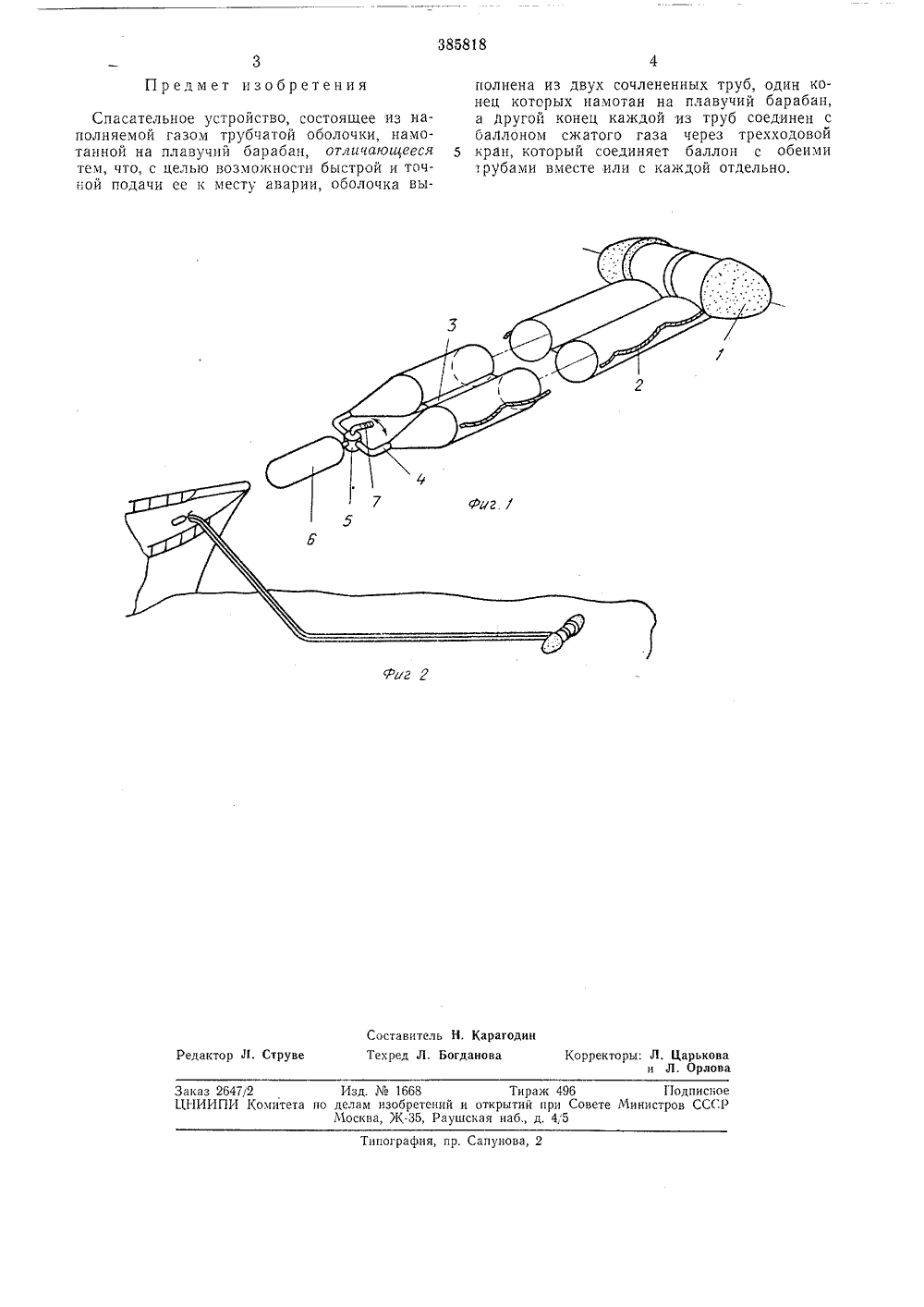

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСова Советска Сопналнстическнк РеспубликФ АЕ Зависимое от авт. свидетельстваЗаявлено 06.Ч 111,1971 ( 1686550 27-11 М, Кл. В 63 с 9/ с присоединением заявкиПриоритетОпубликовано Комнтет по делаМ паебретений и открытн при Совете Министров СССР973. Бюллетень26 ДК 629,129.2(088,8) а опубликования описания 2.Х.1973 Авторыизобретения тарадзе, Ю акаров и Н, Г, Шестерк Заявитель Центральная лаборатория новых видов спасательной техни ПАСАТЕЛЬНОЕ УСТРОЙС ение жено опив общем устройство,Изобретение относится к спасательномуоборудованию судов.Известны спасательные устройства, состоящие из наполняемой газом трубчатой оболочки и плавучего барабана, на который наматывается ооолочка,Целью изобретения является обеспечбыстрой и точной подачи устройства к местуаварии.Это достигается тем, что оболочка выполнена из двух сочлененных труб, один конецкоторых намотан на плавучий барабан, а другой конец каждой из труб соединен с балло.ном сжатого газа через трехходовой кран, который соединяет баллон с обеими трубамивместе или с каждой отдельно.На фиг. 1 схематически изобрасываемое спасательное устройствовиде; на фиг. 2 - спасательноеподаваемое с борта,Устройство состоит из плавучего водоизмещающего барабана 1, выполненного с двумябулями из пенопласта для увеличения плавучести и мягкой оболочки 2 наматываемой набарабан. Оболочка представляет собой двесочлененные с помощью перемычки 3 трубы,выполненные герметичными из пленки. Каждая труба заканчивается штуцером 4, которыйсочленен с трехходовым краном 5. К крану 5подключен баллон б со сжатым газом. Устройство работает следующим образом,Барабан 1 бросают за борт или с берега всторону аварии и включают баллон со сжатым газом, переводя ручку 7 крана вперед.5 Обе оболочки, наполняясь газом, разматывают барабан. Барабан плывет вперед или катится по льду, преодолевая невысокие препятствия, причем он движется по прямой приравномерном наполнении обеих труб оболоч 10 ки. При отклонении ручки крана влево отключается левая труба, и барабан разворачивается в левую сторону, так как правая труба прибольшем давлении имеет больший радиусдвижения. При наполненной правой трубе15 правая сторона имеет большее водонзмешение, а левый буль, имеющий большую осадку,тормозит, и барабан разворачивается в левуюсторону,Переключением крана влево или вправо уп 20 равляют движением барабана. При полностьюразмотанной оболочке барабан и оболочканаходятся на плаву. Для сматывания оболочки ручку крана ставят в положение, при котором кран соединяется с атмосферой. Обо 25 лочка освобождается и ее сматывают на барабанн.Надежность работы труб обеспечиваетсяприменением прочных пленок, которые могутбыть армированы, например, тканью, Обо 30 лочка может быть снабжена леерами.385818 Предмет изобретения Составитель Н. КарагодинТехред Л. Богданова Корректоры: Л, Царькова и Л, ОрловаРедактор Л, Струве Заказ 26472 Изд.1668 Тираж 496 Подписное ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, К, Раушская иаб., д. 4,5Типография, пр. Сапунова, 2 Спасательное устройство, состоягцее из наполняемой газом трубчатой оболочки, намотанной на плавучий барабан, отличающееся тем, что, с целью возможности быстрой и точной подачи ее к месту аварии, оболочка выполнена из двух сочлененных труб, один конец которых намотан на плавучий барабан, а другой конец каждой из труб соединен с баллоном сжатого газа через трехходовой 5 кран, который соединяет баллон с обеими
СмотретьЗаявка
1686550
Л. Я. Матарадзе, Ю. Макаров, Н. Г. Шестеркин Центральна лаборатори новых видов спасательной техники
Авторы изобретени
МПК / Метки
Метки: iftu, vu•, спасательное, устройствоkt
Опубликовано: 01.01.1973
