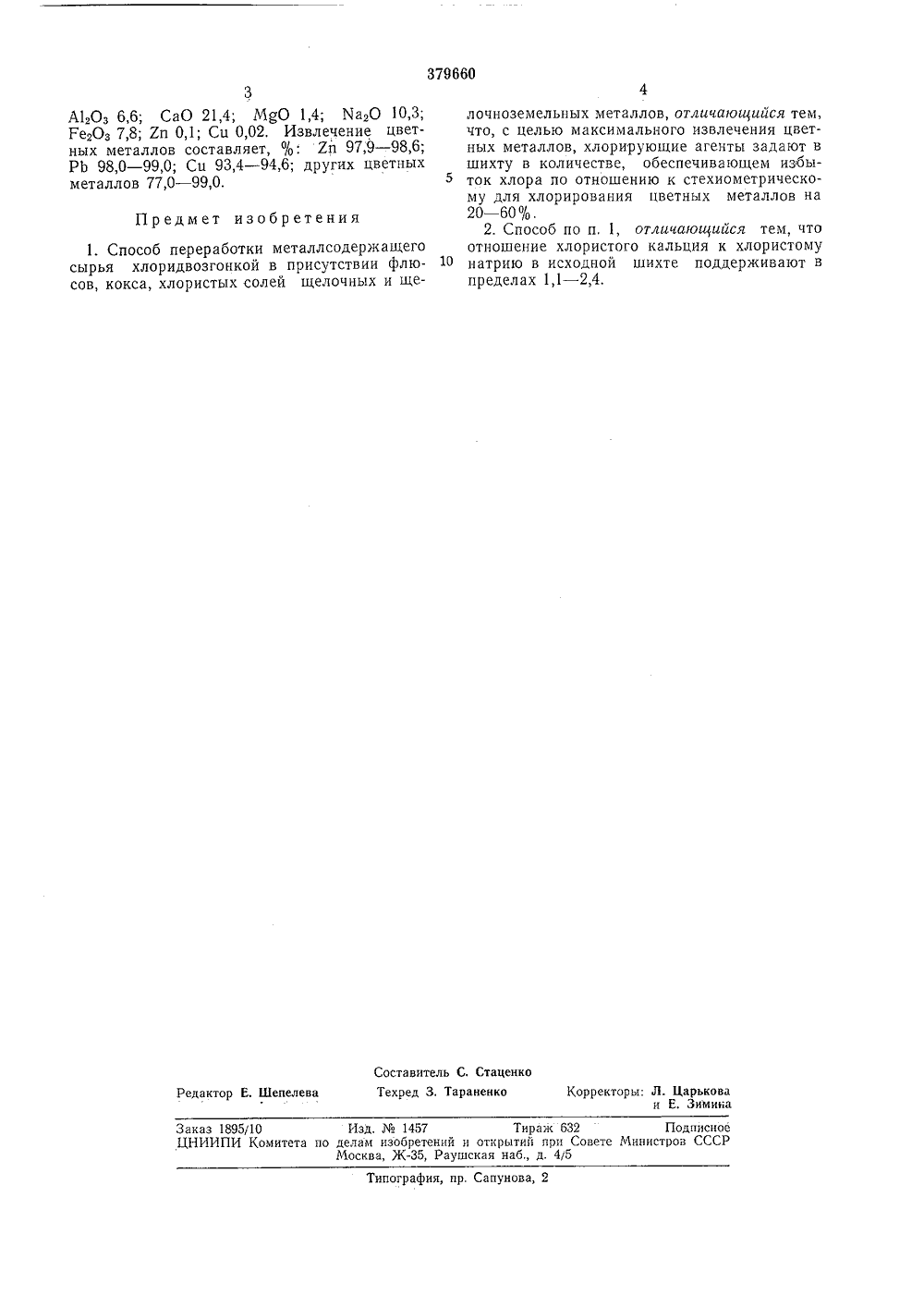

Способ переработки металлсодержащего сырья хлоридвозгонкой

Номер патента: 1620494

Опубликовано: 15.01.1991

Авторы: Быстров, Ванюков, Васкевич, Вегман, Кременевский, Роменец, Тулин

МПК: C22B 5/10

Метки: металлов, непрерывной, окисленного, переработки, пирометаллургический, сырья, цветных, черных

...используется как теплоот горения топлива, так и от дожигания газообразных продуктов восстановления,Распределение дутья, подаваемогов ванну и вьппе уровня барботируемойванны, определяется конкретными параметрами работы печи для плавки исоотношением между продуктами полного и неполного сгорания, при получении данногометалла, При подачевьппе уровня ванны менее 5% кислородсодержащего газа теплообмен в газовом пространстве оказывается недоста- З 5точно интенсивным, чтобы обеспечитьпередачу тепла с брызгами в ванну.При подаче вьппе уровня барботируемойванны свыше 98% кислородсодержащегогаза, происходит ухудшение массообмена в ванне и снижение производи-.тельности печи.П р и м е р 1. Перерабатываетсямедный концентрат.В плавильный...

Номер патента: 178989

Опубликовано: 01.01.1966

Авторы: Негодаева, Якубович

МПК: C22B 1/02

Метки: металлов, обжигу, подготовки, редких, цветных, шихт

...известны способы подготовки редкометальных шихт и шихт цветных металлов к оожигу, заключаютциеся во введении в шихту добавок полиакриламидных реагентов или вытяжки из жмыха льняного семени.Для предотвращения образования настылей и спекания и сплавления шихты предлагается в исходную шихту перед обжигом вводить полиакриламидпые реагенты в количестве 50 - 300 г/т шихты или вытяжки из жмыха льняного семени 100 - 500 гт.Для осуществления способа водную пульпу исходной шихты обрабатывают водным раствором поверхностно-активного реагента; при этом каждая частица плн группа частиц покрывается мономолекулярным слоем реагента. Получаемый сгущенный продукт с соотношением Ж: Т=1 - О, 8: 1 направляют на подсушку н обжиг.Предмет изобретенияСпособ...

Номер патента: 1252372

Опубликовано: 23.08.1986

Авторы: Гнатюк, Евстигнеева, Коновалова, Луговой, Минеева

МПК: C22B 3/00

Метки: металлы, переработки, продуктов, редкие, содержащих, цветные

...7 48,4 84,71 0,92 35,7 25 0,937 86,3 33 1,06 21,7 92,5 1,14 17,5 93,4 30 1,26 13,9 94,1 9,6 95,4693,235 1,38 1,53 расходе оксалата аммония 0,257 25,7 г/т.П р и м е р 3. Для определения оптимального количества 807-ной серной кислоты в присут твии оксала та аммония проводят опыты по разложению цинкового концентрата. Результаты переработки цинкового концентрата при различном количестве 807-ной серной кислоты в присутствии 200 г/т концентрата (МН 4) С 04 приведены в табл. 3. При этом С= 240-250 С,45 мин, вьпцелачивание сульфатного продукта водой при Т:Ж=1:3,40-50 С, ) = 10 мин. 15 Как следует из результатов табл.З,) наибольшее извлечение цинка, равное 93,5-95,467, наблюдается при расхо де серной кислоты 1,06-1,38 т на 1 т концентрата,...

Номер патента: 1715873

Опубликовано: 28.02.1992

Авторы: Авров, Беликов, Белоцерковская, Васильев, Жихарев

МПК: C22B 47/00

Метки: железомарганцевых, металлы, переработки, руд, содержащих, цветные

...марганца и цветныокеанических железомарганцеций. Выщелачивание ведут впромпродуктов обогащениясульфидов - халькозина и борлярном соотношении марганцаметаллов 1;1. 1 табл. лов из океанических железомарганцевых конкреций,П р и м е р 1. Железомарганцевые конкреции состава основных элементов, мас.%: Ре 7,18; Мп 36,1; С 11 1,18; В 1,52; Со 0,25 2 п 0,14 обрабатывают раствором серной кислоты с добавкой в качестве восстановителя сульфидного медного промпродукта обогащения медно-свинцовой руды халькозина или борнита (С 0 20,6%; РЬ 1,6%; Я 22,1%) из расчета соотношения марганца в конкрециях к сульфидам промпродукта от 1:1 до 2,5:3, при Т:Ж=1:2,5, температуре 100-140 С, времени выщелачивания 1-2 ч, окислительновосстановительном...

Номер патента: 246054

Опубликовано: 01.01.1969

Авторы: Ветренко, Лебедь, Писемска, Фиалко

МПК: C22B 7/04

Метки: железосиликатных, металлы, переработки, содержащих, цветные, шлаков

...заключается в том, что твердые шлаки перед восстановлением измельчают до крупности 2 - 3 мм и подвергают обжигу в окислительной атмосфере при 800 - 900 С.Это позволяет интенсифицировать процесс и сократить расход восстановителя.При переработке твердый шлак измельчают и затем подвергают обжигу в окислительной атмосфере при указанной температуре в трубчатых печах или печах К,С. Полученный огарок восстанавливают известными методами, например вальцеванием.При обжиге на воздушном или кислородном дутье фаялит разлагается и превращается в механическую смесь окислов железа и кремнезема. Температура плавления этой смеси в восстановительной атмосфере значительно выше, чем исходного фаялита, Скорость восстановления также возрастает.Одинаковая...
