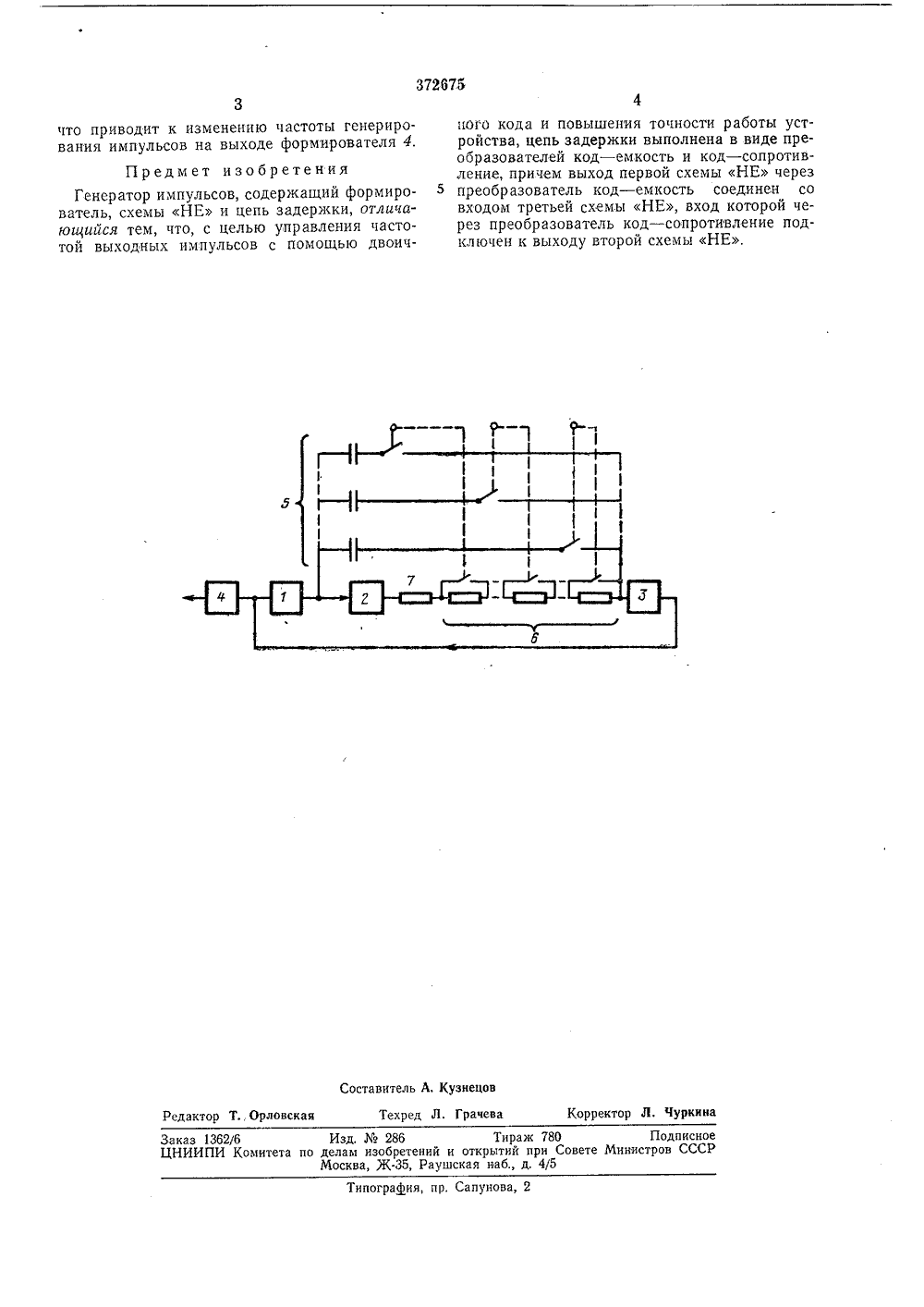

Союз Соеетские Социалистические Реслу 0 линКсмитн ло делатв изобретения и открыт лрн Совете Министре СССРоритет Опубликовано 01.111,1973, Бюллетень1 УДК 681.325(088,8) Дата опубликования описания 1973 Авторызобретения А. Чернявский и асыр аявитель ЕНЕРАТОР ИМПУЛЬСО величинь рохожде 1,2 иЗ Ленинградский ордена Ленина имени В. И. УльяИзобретение относится к вычислительнои технике и может быть использовано для преобразования двоичного кода в частоту.При построении комбинированных вычислительных устройств с дискретно-управляемыми 5 параметрами, а также систем автоматического управления возникает необходимость в схемной реализации преобразования двоичный код - частота импульсов.Известен генератор импульсов, содержащий 10 формирователь, схемы НЕ и цепь задержки. Этот генератор не позволяет управлять частотой импульсов в широком диапазоне посредством двоичного кода.Предложенный генератор отличается от из вестного тем, что, с целью управления частотой выходных импульсов с помощью двоичного кода и повышения точности его работы, цепь задержки выполнена в виде преобразователей код - емкость и код - сопротивление, 2 причем выход первой схемы НЕ через преобразователь код - емкость соединен со входом третьей схемы НЕ, вход которой через преобразователь код - сопротивление подключен к выходу второй схемы НЕ.2На чертеже показан предложенный генератор импульсов.Генератор держит замкнутую цепь из логических схем НЕ - инверторов 1, 2 и 3, которые обеспечивают самовозбуждение генера ектротехнический институтва (Ленина)й .Я тора, формирователь 4 выходных импульсов, цепь задержки импульсов, поступающих, соответственно, от инвертора 1 к инвертору 2 и от инвертора 2 к инвертору 3. Цепь состоит из преобразователя код - емкость 5 и преобразователя код в сопротивлен 6.Преобразователь код - емкость 5 содержит набор двоично-взвешенных постоянных конденсаторов и ключи для их коммутации в соответствии со значением двоичного кода.Для компенсации нелинейности частотного диапазона импульсов, возникающей в генераторе, последовательно с резистором 7 подключен преобразователь код в сопротивлен б, управляемый тем же кодом, что и преобразователь 5.Устройство работает следующим образом. В момент установки на входе инвертора 1 низкого потенциала на его выходе устанавливается высокий потенциал, который инвертируется инвертором 2 и задерживается цепью, состоящей из преобразователя код - емкость 5 и резистора 7 и преобразователя код - сопротивление 6, после чего поступает на вход инвертора 3. С выхода инвертора 3 высокий потенциал поступает на входы формирователя 4 и инвертора 1 и т. д.Таким образом, при изменениидвоичного кода изменяется время пния импульсов между инверторами372675 Составитель А, КузнецовРедактор Т, Орловская Техред Л. Грачева Корректор Л, Чуркина Заказ 1362/6 Изд.286 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 что приводит к изменению частоты генерирования импульсов на выходе формирователя 4. Предмет изобретенияГенератор импульсов, содержащий формирователь, схемы НЕ и цепь задержки, отличающийся тем, что, с целью управления частотой выходных импульсов с помощью двоичного кода и повышения точности работы устройства, цепь задержки выполнена в виде преооразователей код - емкость и код - сопротивление, причем выход первой схемы НЕ через 5 преобразователь код - емкость соединен совходом третьей схемы НЕ, вход которой через преобразователь код в сопротивлен подключен к выходу второй схемы НЕ,
СмотретьЗаявка
1671052
Ленинградский ордена Ленина электротехнический институт имени В. И. Уль нова Ленина аИАЯ ттт
Е. А. Черн вский, М. Ш. Насыров
МПК / Метки
МПК: H03M 1/86
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-372675-generator-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор импульсов</a>
